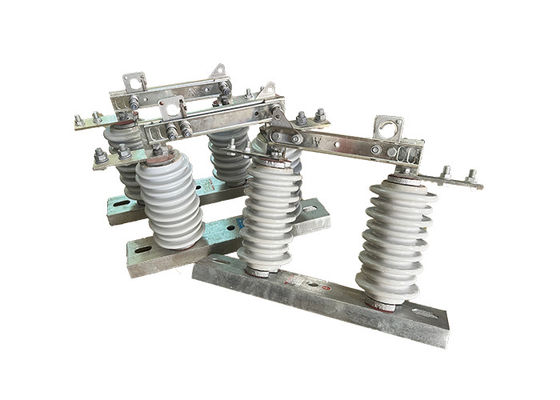

مفاتيح مفاتيح الجهد العالي ذات المرحلة الواحدة 630A 12kV مصنوعة من البورسلين مفاتيح مفاتيح خارجية مع التشغيل الذكي
وصف المنتج:
في الواقع ، يتم استخدام مفاتيح فك الجهد العالي في أنظمة نقل وتوزيع الطاقة عالية الجهد لقطع الدوائر من مصادر الطاقة الخاصة بها لأغراض الصيانة أو الإصلاح.أنها توفر وسيلة لعزل الدائرة من مصدر الطاقةيسمح للعمال بتنفيذ مهامهم بأمان دون خطر الصدمة الكهربائية.
تشغيل مفاتيح انقطاع الجهد العالي ينطوي على قطب دوار يتحكم في فتح وإغلاق شفرة المفتاح أو الاتصال.الشفرة يمكن أن يتم إشراكها أو فكها، وبالتالي توصيل أو فصل الدائرة. تسمح هذه الآلية لإشارة يدوية ومرئية لحالة المفتاح.
لضمان سلامة المشغل ، عادة ما يكون قطب مفتاح القطع مصنوع من مادة غير موصلة ، مثل الألياف الزجاجية أو المواد المركبة ،التي توفر العزل ضد الجهد العالي الموجود في النظامهذا العزل يحمي المشغل من الصدمة الكهربائية عند تشغيل المفتاح.
تتوفر مفاتيح فصل الجهد العالي في تصاميم وأحجام مختلفة لاستيعاب الجهد المختلف والتصنيفات الحالية للدوائر التي تسيطر عليها.عادة ما يتم تركيبها على أعمدة أو هياكل في البيئات الخارجية، حيث يمكن الوصول إليها و تشغيلها بسهولة.مفاتيح القطع تساهم في السلامة والموثوقية العامة للنظام الكهربائي من خلال توفير وسيلة العزل والحماية.
العملية:
مفاتيح انقطاع الجهد العالي يفصل الجزء الموصل من القاعدة باستخدام عازل لضمان مسافة عزل العمل العادية وتثبيت الجزء الموصل، عازل،والقاعدة كجهاز تبديل متكاملعندما يكون في الموقف المفتوح ، هناك فجوة مرئية و مسافة عزل كسر مناسبة لتحمل الجهد العامل الطبيعي. عندما يكون في الموقف المغلق ،يمكن أن تحمل بشكل موثوق التيار العادي للعمل وتيار الخطأ للاختصاربسبب وجود جهاز إطفاء قوس مخصص، فإنه يمكن استخدامه فقط لتبديل الدوائر مع الجهد ولكن بدون حمولة.يتم تنفيذ عمليات فتح وإغلاق باستخدام خطاف عازل لسحب أو دفع الثقب الدائري في القفل، مما يسبب انفصال خطاف القفل الديناميكي والانخراط مع خطاف القفل الثابت.
الخصائص:
1تصنيف الجهد العالي: تم تصميم مفاتيح عزل الجهد العالي لتحمل مستويات عالية من الجهد ، عادة ما تتراوح من عدة آلاف فولت إلى عدة مئات الآلاف من فولت.
2البناء القوي: عادة ما تكون مفاتيح عزل الجهد العالي مصنوعة من مواد مقاومة للغاية للقوس الكهربائي والتهاب وغيرها من أشكال التلف ، مثل الخزف أو البوليمر.
3قوسات القوس: تم تصميم العديد من مفاتيح العزل عالية الجهد مع قوسات القوس ، والتي تساعد على إبعاد الحرارة الناتجة عن القوس الكهربائي ومنع تلف المفتاح.
4مفتاح الأرض: يتم تجهيز بعض مفاتيح عزل الجهد العالي بمفتاح الأرض ، والذي يوفر مستوى إضافي من السلامة عن طريق تأسيس الجزء المعزول من الدائرة.
5آلية القفل: لمنع الإغلاق العرضي للفتاح أثناء إجراء أعمال الصيانة.يتم تجهيز العديد من مفاتيح عزل الجهد العالي بآلية قفل منع إغلاق المفتاح حتى يتم اتباع جميع إجراءات السلامة.
6مؤشرات بصرية: يمكن أن تتضمن مفاتيح عزل الجهد العالي مؤشرات بصرية ، مثل الأضواء أو الأعلام ،التي توفر إشارة واضحة على ما إذا كان التبديل في وضع مفتوح أو مغلق.
التطبيق:
1عزل الدوائر: تستخدم عازلات الكهرباء عالية الجهد في المقام الأول لعزل أجزاء من نظام الطاقة لأعمال الصيانة أو الإصلاح.هذا يسمح للعمال للعمل بأمان على الدائرة المعزولة دون خطر الصدمة الكهربائية أو غيرها من المخاطر الكهربائية.
2السلامة: كما تستخدم عازلات الكهرباء عالية الجهد كجهاز سلامة لحماية العمال والجمهور من المخاطر الكهربائية.العازلات الكهربائية عالية الجهد تمنع الاتصال العرضي بالأجزاء الحية للنظام وتقلل من خطر الحوادث الكهربائية.
3حماية الأخطاء: يمكن استخدام عازلات الكهرباء عالية الجهد أيضًا لحماية نظام الطاقة من الأخطاء ، مثل الاختصارات والحمل الزائد.العزل الكهربائي عالية الجهد يمنع العيب من الانتشار إلى أجزاء أخرى من النظام وتسبب المزيد من الأضرار.
4التبديل: يمكن استخدام العازلات الكهربائية عالية الجهد كجهاز التبديل للسيطرة على تدفق الطاقة في النظام.يمكن توجيه تدفق الطاقة إلى أجزاء مختلفة من النظام حسب الحاجة.
5الاختبار: يمكن استخدام عازلات الكهرباء عالية الجهد لأغراض الاختبار ، مثل قياس الجهد أو التيار في الدائرة ، أو اختبار أداء المكونات الأخرى في النظام.
الحالة:
1الحد الأقصى لارتفاع التثبيت يجب ألا يتجاوز 1000 متر.
2لا ينبغي أن تتجاوز درجة حرارة الهواء المحيطة +40 درجة مئوية، وفي المناطق العامة، لا ينبغي أن تنخفض إلى أقل من -30 درجة مئوية. في مناطق باراموس، لا ينبغي أن تنخفض إلى أقل من -40 درجة مئوية.
3لا ينبغي أن يتجاوز ضغط الرياح 700 با، مما يعادل سرعة الرياح 34 متر في الثانية.
4يجب أن يكون العزل قادر على تحمل الزلازل التي تصل إلى 8 درجات
5يجب تركيب العزل في مكان لا يوجد فيه اهتزازات عنيفة متكررة.
6بالنسبة لمعازل النوع العادي، يجب الاحتفاظ بها بعيدة عن الغاز، الدخان، الرواسب الكيميائية، الضباب المملح، الغبار،والمواد المتفجرة والمتآكلة الأخرى التي يمكن أن تؤثر بشكل خطير على عزل العازل وقدرته على التوصيل.
7عازلات من نوع مضاد للتلوث مناسبة للاستخدام في مناطق التوصيل القذرة بشدة ، ولكن لا ينبغي تثبيتها في المناطق التي توجد فيها أي مواد متفجرة أو مسببة للحريق.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
