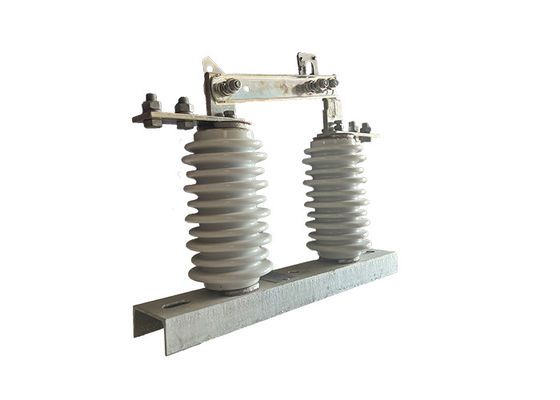

ناقل التوتر العالي المتردد قابل لقطع الاتصال بمفتاح عزل مرحلة واحدة 1000 متر ارتفاع يستخدم مع VCB في الهواء الطلق
وصف المنتج:
مفتاح عازل الجهد العالي هو مفتاح كهربائي يستخدم لقطع اتصال الدائرة من مصدر الطاقة.يستخدم عادة في أنظمة نقل وتوزيع الكهرباء عالية الجهد للسماح لأفراد الصيانة بالعمل بأمان على المعدات دون خطر الصعق الكهربائي.
عازل الكهرباء ذو الجهد العالي لديه شفرة أو اتصال يمكن فتحها أو إغلاقها عن طريق تدوير القطب ، والذي ينشط أو يزيل الدائرة.عادة ما يكون القطب غير موصلة المواد لعزل المشغل من الجهد العالي.
تتوفر مفاتيح عزل الجهد العالي في تصاميم وأحجام مختلفة ، اعتمادًا على الجهد والتيار المسموح به في الدائرة التي تهدف إلى التحكم فيها.غالباً ما يتم تركيبها على عمود أو بنية، وغالباً ما تستخدم مع أجهزة حماية أخرى، مثل مفاتيح الدوائر والأمنات، لضمان سلامة وموثوقية النظام الكهربائي.
العملية:
1إغلاق المفتاح: عندما يتم إغلاق المفتاح ، يتم وضع الجزئين الموصلين للدارة في اتصال مع بعضهما البعض ، مما يسمح للتيار الكهربائي بالتدفق عبر الدائرة.
2فتح المفتاح: عندما يتم فتح المفتاح ، يتم إنشاء فجوة هوائية بين الجزئين الموصلين للدارة ، مما يعزل المقطع بشكل فعال عن بقية النظام.هذا عادة ما يتم للسماح بالصيانة، إصلاح أو اختبار العمل أن يتم بأمان.
3تعبئة الدائرة: قبل أن يتم القيام بأي عمل على الجزء المعزول من الدائرة، من المهم أن تعبئ الدائرة لمنع أي شحنة كهربائية متبقية من التراكم.هذا عادة ما يتم باستخدام مفتاح الأرض أو الكترود الأرض.
من المهم أن نلاحظ أن تشغيل مفاتيح عزل الجهد العالي يجب أن يتم فقط من قبل موظفين مدربين ومؤهلين ،لأنها يمكن أن تشكل خطراً خطيراً على الصدمة الكهربائية أو الإصابة إذا تم التعامل معها بشكل غير صحيحبالإضافة إلى ذلك، من المهم اتباع جميع إجراءات السلامة والمبادئ التوجيهية عند العمل مع معدات الجهد العالي، بما في ذلك ارتداء الملابس والمعدات الواقية المناسبة.باستخدام أدوات معزولة، وضمان أن المنطقة خالية من أي مواد قابلة للاشتعال أو متفجرة.
الخصائص:
1العزل: يستخدم المفتاح لعزل مرحلة واحدة من نظام الطاقة لأغراض الصيانة أو الإصلاح.
2تصنيف الجهد العالي: تم تصميم هذه المفاتيح للتعامل مع مستويات الجهد العالي ، والتي تتراوح عادةً من بضع كيلو فولت إلى عدة مئات من كيلو فولت.
3التشغيل اليدوي: يتم تشغيل المفتاح يدوياً باستخدام عصا خطاف أو رافعة. يجب تدريب المشغل على التشغيل الآمن للمفتاح.
4مؤشرات مرئية: بعض المفاتيح لديها مؤشرات مرئية تظهر ما إذا كان المفتاح مفتوحًا أو مغلقًا ، مما يسهل على المشغلين معرفة حالة الدائرة.
5المتانة: تم تصميم هذه المفاتيح لتحمل الظروف البيئية القاسية ، مثل درجات الحرارة الشديدة والرطوبة والمواد المآكلة.
6ميزات السلامة: تم تصميم المفتاح مع ميزات السلامة لحماية المشغلين من المخاطر الكهربائية ، مثل المواد العازلة التي تمنع الاتصال العرضي بالأجزاء الحية.
7الحجم المدمج: عادة ما تكون مفاتيح عزل الجهد العالي أحادية المرحلة صغيرة الحجم ويمكن تثبيتها في أماكن ضيقة.
التطبيق:
1عزل الدائرة: يتم استخدام مفاتيح عزل الجهد العالي لعزل قسم من الدائرة عالية الجهد لأغراض الصيانة أو الإصلاح أو الاختبار.يمكن فصل القسم بشكل فعال عن بقية النظام، مما يسمح للعمل أن يتم بأمان.
2تحويل الحمل: يمكن استخدام مفاتيح عزل الجهد العالي كمفاتيح الحمل للسيطرة على تدفق الطاقة الكهربائية في الدائرة.فهي مفيدة بشكل خاص في الحالات التي يكون فيها الحمل صغيرًا نسبيًا ولا يحتاج إلى مفكّك دائرة أو فيوز.
3حماية الخط العلوي: غالبًا ما يتم تثبيت مفاتيح عزل الجهد العالي على خطوط الكهرباء العلوية لتوفير الحماية من ضربات البرق والاضطرابات الكهربائية الأخرى.عن طريق عزل جزء من الخط، يمكن أن يساعد المفتاح في منع تلف المعدات وتقليل خطر انقطاع الكهرباء.
4حماية المحول: يتم استخدام مفاتيح عزل الجهد العالي أيضا لحماية المحولات عن طريق عزلها عن الشبكة الكهربائية في حالة وجود خطأ أو زيادة في الحمل.يمكن فصل المحول عن الشبكة، منع تلف المحول وغيره من المعدات.
تعمل مع مفكّك الدائرة الخارجي الفراغ:
العلاقة بين مفك الدوائر الفراغية الخارجية ومعزول القطع عالية الجهد في الخارج تكمن في أدوارهم التكميلية في النظام الكهربائي:
1انقطاع الدوائر: إن مفك الدوائر تحت الفراغ هو المسؤول عن انقطاع الدوائر الكهربائية أثناء التشغيل العادي أو في حالة وجود عطل.انها تعمل كوسيلة رئيسية لكسر التدفق الحاليعلى النقيض من ذلك ، يستخدم عازل التقطيع لعزل الدائرة من مصدر الطاقة أثناء أنشطة الصيانة أو الإصلاح.أنه يوفر طبقة إضافية من السلامة عن طريق فتح الدوائر.
2التنسيق: في أنظمة الطاقة عالية الجهد ، غالباً ما يتم تنسيق مفصل الدوائر الفراغ والعزل عن التوصيل للعمل معاً.مفكّك الدائرة هو المسؤول عن الكشف عن الأخطاء والعثور على مقاطعة التدفق الحالي، بينما يستخدم عازل التقطيع لعزل الدائرة جسديًا وتوفير إشارة مرئية على التقطيع.
3السلامة والصيانة: يلعب عازل الفصل دوراً حاسماً في ضمان سلامة موظفي الصيانة. قبل أن يتم إجراء أي أعمال صيانة على المعدات الكهربائية،يتم تشغيل عازل الفصل لفتح الدائرة وتوفير فجوة هوائية مرئيةهذا يضمن أن المعدات معطلة بالطاقة وآمنة للعمل عليها. من ناحية أخرى، يحمي مفك الدوائر الفراغ النظام أثناء التشغيل الطبيعي وفي حالة حدوث أخطاء.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
