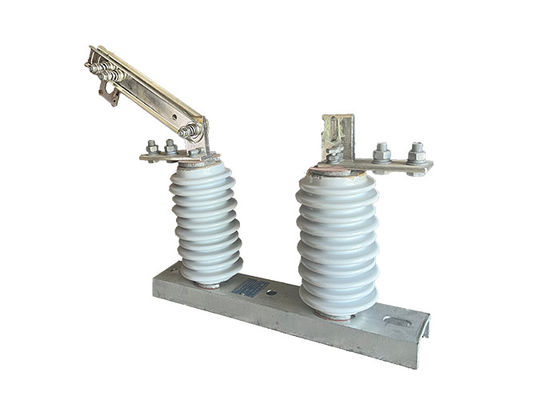

12kV 630A التيار العالي GW9-10 مفاتيح فصلها ماكس 36kV لنظام التوزيع الخارجي مع تشغيل سهل

12kV 630A التيار العالي GW9-10 مفاتيح فصلها ماكس 36kV لنظام التوزيع الخارجي مع تشغيل سهل

وصف المنتج:

مفتاح فصل الجهد العالي هو مفتاح كهربائي محمول عالي الجهد يستخدم لعزل الدوائر الكهربائية لأغراض الصيانة والإصلاح.يستخدم عادة في أنظمة نقل وتوزيع الطاقة المتوسطة إلى عالية الجهد.

تم تصميم مفتاح فصل الجهد العالي ليكون محمولًا ويمكن نقله بسهولة إلى المكان الذي يحتاجه.عادة ما تتراوح من بضعة كيلو فولت إلى عدة مئات من كيلو فولت.

يستخدم المفتاح لعزل قسم من نظام الطاقة لأغراض الصيانة أو الإصلاح. لديه مؤشرات بصرية تظهر ما إذا كان المفتاح مفتوحًا أو مغلقًا ،مما يسهل على المشغلين معرفة حالة الدائرة.

يمكن استخدام مفتاح فصل الجهد العالي لمجموعة واسعة من التطبيقات، بما في ذلك تبديل وتعزيل الدوائر، وكذلك لأرضية وإزالة الطاقة من المعدات.تم تصميمها مع عناصر السلامة لحماية المشغلين من المخاطر الكهربائية، مثل مواد عازلة تمنع الاتصال العرضي مع الأجزاء الحية.

من السهل استخدام المفتاح ويتطلب تدريبًا ضئيلًا للعمل. يحتوي على شفرات قابلة للتبديل ويمكن استبدالها بسهولة ، مما يسمح بمزيد من المرونة والتنوع.

التطبيق:

1شبكات الكهرباء: يعد مفتاح العزل الرأسي العالي الجهد المرفق مكونًا حاسمًا في شبكات الكهرباء ، حيث يستخدم لعزل أقسام خطوط النقل للصيانة أو الإصلاح.هذا يساعد على ضمان أن شبكة الكهرباء تبقى فعالة وموثوقة، حتى أثناء عمليات الصيانة أو الإصلاح.

2المحطات الفرعية الكهربائية: يتم استخدام مفتاح العزل الرأسي العالي الجهد في المحطات الفرعية الكهربائية.عندما تستخدم لعزل المحولات الفردية أو المعدات الأخرى للصيانة أو الإصلاحهذا يساعد على ضمان أن المحطة الفرعية تبقى تعمل وموثوق بها، حتى خلال أنشطة الصيانة أو الإصلاح.

3أنظمة الطاقة المتجددة: يستخدم مفتاح العزل الرأسي الشعبي العالي الجهد أيضًا في أنظمة الطاقة المتجددة ، مثل محطات الطاقة الرياحية والشمسية ،لعزل مقاطع خطوط النقل للصيانة أو الإصلاحهذا يساعد على ضمان أن نظام الطاقة المتجددة لا يزال يعمل وموثوق به، حتى خلال أنشطة الصيانة أو الإصلاح.

مخاطر السلامة:

الصدمة الكهربائية:إنّ مفاتيح التقطيع عالية الجهد يمكن أن تؤدي إلى صدمة كهربائية مميتة إذا لم يتم التعامل معها بشكل صحيح.يمكن أن يحدث هذا إذا لم يتم عزل المفتاح بشكل صحيح قبل فتحه أو إذا كان هناك خطأ في المعدات.
ضوء القوس:عندما يتم فتح مفاتيح انقطاع الجهد العالي، يمكن أن يحدث فلاش قوس، والتي يمكن أن تطلق كمية كبيرة من الطاقة في شكل الحرارة والضوء والضغط. وهذا يمكن أن يسبب حروق، تلف العين،وإصابات أخرى.
فشل المعدات:يمكن أن تفشل مفاتيح انقطاع التيار الكهربائي العالي إذا لم يتم صيانتها بشكل صحيح أو إذا تم تحميلها بشكل مفرط. وهذا يمكن أن يؤدي إلى تلف المعدات والحرائق الكهربائية وغيرها من المخاطر.
4المخاطر البيئيةغالبًا ما توجد مفاتيح انقطاع الجهد العالي في البيئات الخارجية ، حيث يمكن أن تتعرض لظروف الطقس القاسية ، مثل الرياح القوية والمطر الغزير والصواعق البرقية.هذه الظروف يمكن أن تخلق مخاطر سلامة إضافية للأفراد الذين يعملون أو صيانة المعدات.

ملاحظة:
لتقليل المخاطر المرتبطة بمفتاحات فصل الجهد العالي من المهم اتباع إجراءات السلامة المناسبة ، بما في ذلك استخدام معدات حماية شخصية مناسبة ،بعد إجراءات الإغلاق والإغلاق، وضمان أن الموظفين المؤهلين والمدربين فقط يسمح لهم بتشغيل المعدات وصيانتها.الصيانة والفحوصات المنتظمة للمعدات يمكن أن تساعد أيضا في الحد من خطر فشل المعدات وغيرها من المخاطر.

1إجراء الاختبارات والصيانة الروتينية على المفتاح لضمان عمله السليم. وهذا يشمل اختبار مقاومة العزل في المفتاح، والتحقق من تشغيل قفلات الأمان،والتحقق من أي تسخين غير طبيعي أو اهتزازات.

2تنفيذ إجراء إغلاق/إغلاق قبل القيام بأعمال الصيانة أو الإصلاح على المفتاح.هذا الإجراء ينطوي على قفل وتسمية المفتاح لمنع التشغيل العرضي أثناء القيام بالعمل، مما يوفر طبقة إضافية من السلامة.

3توفير تدريب كاف للموظفين الذين سيقومون بتشغيل أو العمل على المفتاح. يجب أن يشمل التدريب إجراءات التعامل والتشغيل والصيانة المناسبة.بالإضافة إلى المخاطر المحتملة المرتبطة بالتبديل.

4تنفيذ نظام شامل لإدارة السلامة يتضمن عمليات تدقيق سلامة منتظمة وتقييمات المخاطر وتقارير الحوادث.يساعد هذا النهج الاستباقي للسلامة في تحديد المخاطر المحتملة ومعالجتها قبل أن تؤدي إلى حوادث أو إصابات.

5تأكد من وجود أنظمة تهوية وتبريد مناسبة لمفتاحات عزل الجهد العالي الموجودة في المساحات المغلقة أو المكيدة.تساعد التهوية المناسبة على إبعاد الحرارة ومنع التبديل من الإفراط في الحرارة، والتي يمكن أن تؤدي إلى خلل أو حتى الحرائق.

الحالة:

1الحد الأقصى للارتفاع في المنطقة المحددة لا يتجاوز 1000 متر فوق مستوى سطح البحر. هذا الحد من الارتفاع ذو صلة بتثبيت وتشغيل المعدات.

2درجة حرارة الهواء المحيط لها حدود معينة. يجب ألا تتجاوز الحد الأقصى لدرجة الحرارة +40 درجة مئوية، ويمكن أن تختلف الحد الأدنى لدرجة الحرارة اعتمادا على المنطقة المحددة. في المناطق العامة،يجب ألا تنخفض درجة الحرارة الأدنى إلى أقل من -30 درجة مئوية، بينما في مناطق باراموس، لا ينبغي أن تنخفض إلى أقل من -40 درجة مئوية.

3يجب أن لا يتجاوز ضغط الرياح 700 باسكال (با) ، مما يتوافق مع سرعة الرياح التي تبلغ حوالي 34 متر في الثانية.هذا الحد يضمن أن المعدات يمكن أن تتحمل قوة الرياح دون المساس بوظائفها أو سلامة الهيكل.

4يجب أن لا تتجاوز شدة الزلزال 8 درجات. هذا يشير إلى أقصى شدة للنشاط الزلزالي التي يمكن للمعدات تحملها دون أن تتلف.قد يعتمد المقياس المحدد المستخدم لقياس شدة الزلزال على المنطقة أو البلد.

5يجب أن تكون بيئة العمل خالية من الاهتزازات العنيفة المتكررة. هذا الشرط يضمن أن المعدات تظل مستقرة وتعمل في ظل ظروف تشغيل طبيعية.الاهتزازات المفرطة يمكن أن تؤثر على أداء وعمر العزل.

6يجب تركيب عازلات النوع العادي في أماكن تبقى بعيدة عن الغازات والدخان والترسبات الكيميائية والضباب المملح والغبار والمواد المتفجرة أو التآكلية الأخرى.هذه المواد يمكن أن يكون لها آثار ضارة على العزل والقدرات التوصيلية للمعزل، مما قد يضع أدائها وسلامتها في خطر.

7تم تصميم عازلات النوع المقاوم للتلوث لاستخدامها في المناطق ذات التلوث الشديد.يجب ألا يكون هناك وجود للمواد المتفجرة أو المواد التي يمكن أن تسبب الحريقهذا الشرط يضمن أن العازل يبقى آمنًا وفعاليًا على الرغم من الظروف البيئية الصعبة.

المعلمات التقنية:
