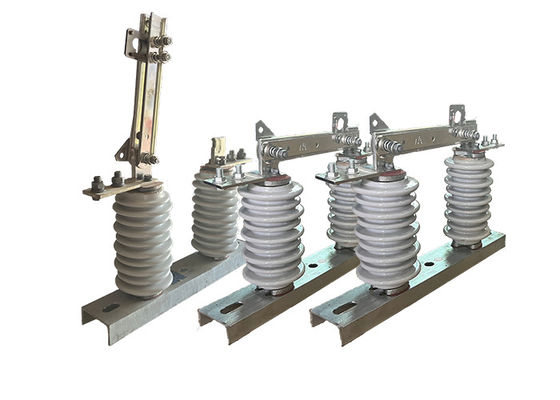

GW9-10 مفتاح عزل الجهد العالي 630A مفتاح فصل الخط الجوي لحماية المستخدمة في أنظمة الطاقة
وصف المنتج:
مفتاح عزل الجهد العالي هو نوع من المفاتيح الكهربائية المستخدمة في أنظمة الطاقة لعزل الدائرة من بقية النظام لأغراض الصيانة أو السلامة.يشير مصطلح "عمودي" إلى توجيه العزل، والتي يتم تركيبها عموديا على هيكل دعم.
عادة ما تستخدم مفاتيح عزل الجهد العالي في أنظمة نقل وتوزيع الجهد العالي لعزل أجزاء من الشبكة لأعمال الصيانة أو الإصلاح.وهي مصممة للتعامل مع الكهرباء العالية والتيارات وغالبا ما يتم تثبيتها في أماكن خارجية.
عادة ما تتكون مفاتيح عزل الجهد العالي من مجموعة من الاتصالات الثابتة والمتحركة التي تفصلها فجوة هوائية. عندما يكون مفتاح العزل في الموقف المغلق،الاتصالات في اتصال مع بعضها البعض، مما يسمح للتيار أن يتدفق من خلال الدائرة. عندما يتم فتح مفتاح العزل، يتم فصل الاتصالات،مقاطعة تدفق التيار من خلال الدائرة وعزله من بقية النظام.
مفاتيح عزل الجهد العالي هي عنصر مهم في سلامة نظام الطاقة وموثوقيتها وهي مصممة للعمل في مجموعة متنوعة من الظروف البيئية.غالبًا ما يخضعون لمتطلبات اختبار وتصديق صارمة لضمان استيفائهم لمعايير الصناعة للأداء والسلامة.
الهيكل:
يتكون هذا المنتج من القاعدة (الصفيحة) ، عازل القطب، الجزء الموصل وجهاز القفل. يتم تثبيت نهاية واحدة من السكين على رأس السكين الديناميكي من خلال المسامير ،والنهاية الأخرى من السكين متصلة بشكل منفصل مع رأس الاتصال الثابت، ويتم الحفاظ على كل جانب في حالة اتصال جيدة عن طريق ضغط ربيع الضغط. كل سكين هو نوع شكل فتحة، والتي لا تزيد فقط من سطح تبديد الحرارة من السكين،ولكن أيضاً تساعد على الحد من ارتفاع درجة الحرارة، وتحسين القوة الميكانيكية للسكين، مما يجعل الاستقرار الحراري الديناميكي ضد الدائرة القصيرة.تشكل أجزاء القفل المتداخلة المثبتة في الطرف غير الدوار من سكين الاتصال وخطاف القفل الثابت على الاتصال الثابت جهاز القفل الافتتاحي، والتي تُغلق ذاتياً عند إغلاق الفرامل، بحيث لا تسقط سكينة الفرامل من تلقاء نفسها بسبب وزنها أو بسبب تأثير الطاقة الكهربائية،مما أدى إلى فتح الفرامل دون سبب.
الخصائص:
1القدرة على التعامل مع الجهد العالي والتيار: تم تصميم مفاتيح فصل الجهد العالي للتعامل مع الجهد العالي والتيارات التي توجد عادة في أنظمة الطاقة عالية الجهد.ومع تصنيفها عادةً لـ 69 كيلو فولت أو أكثر.
2الاتصالات الثابتة والمتحركة: عبارة عن مجموعة من الاتصالات الثابتة والمتحركة التي تفصلها فجوة هوائية. عندما يتم إغلاق المفتاح،الاتصالات في اتصال مع بعضها البعضعندما يتم فتح المفتاح ، يتم فصل الاتصالات ، مما يقاطع تدفق التيار من خلال الدائرة.
3التشغيل اليدوي أو المتحرك: يمكن تشغيل مفاتيح فصل الجهد العالي يدوياً أو بمحرك ، اعتمادًا على التطبيقات والمتطلبات المحددة.المفاتيح المتحركة تسمح بالتحكم عن بعد، والتي يمكن أن تحسن السلامة والراحة.
4البناء الخارجي: يتم تصميم مفاتيح فصل الجهد العالي للاستخدام في الهواء الطلق ويتم تصنيعها عادة من مواد دائمة مثل الصلب أو الألومنيوم.لقد تم بناؤها لتحمل الظروف البيئية القاسية، مثل درجات الحرارة القصوى والرياح والمطر والغبار.
5مؤشرات مرئية: غالبًا ما تحتوي مفاتيح فصل الجهد العالي على مؤشرات مرئية لإظهار حالة المفتاح ، مثل مفتوحة أو مغلقة.هذا يسمح للمشغلين لتحديد بسرعة وسهولة حالة التبديل.
6ميزات السلامة: يتم تصميم مفاتيح قطع التيار العالي مع ميزات السلامة لحماية العمال والجمهور من المخاطر الكهربائية.مثل الاتصال العرضي مع أجزاء تعمل من النظامقد تشمل هذه الميزات قفلات الأمان، وفرضات الأرض، وملصقات التحذير.
نصائح السلامة:
1.فكر في تنفيذ أنظمة مراقبة ومراقبة عن بعد لمفتاحات عزل الجهد العالي. تسمح هذه الأنظمة بمراقبة حالة المفتاحات وحالات الحمل واكتشاف الأخطاء في الوقت الحقيقي ،تحسين كفاءة التشغيل وتقليل الحاجة إلى التدخل اليدوي.
2يجب توفير علامات وتسميات تحذيرية واضحة ومرئية بالقرب من المفتاح لتنبيه الموظفين إلى الجهد العالي والمخاطر المحتملة المرتبطة بالمعدات.هذا يساعد على تعزيز الوعي وتشجيع الالتزام ببروتوكولات السلامة.
3.إنشاء جدول صيانة منتظم للاستبدال والالتزام به بعناية. الصيانة المنتظمة تساعد على تحديد ومعالجة المشكلات المحتملة في وقت مبكر،التأكد من أن المفتاح يبقى في حالة مثالية وتقليل احتمال حدوث فشل غير متوقع.
4.حافظ على مصدر طاقة احتياطي موثوق به أو خطة طوارئ في حالة انقطاع الكهرباء أو حالات الطوارئ.هذا يضمن أن المفتاح لا يزال يمكن تشغيله أو معزولة عندما يكون مصدر الطاقة الأساسي غير متاح، وتقليل الاضطرابات والحفاظ على السلامة.
5إجراء تقييمات شاملة للمخاطر قبل تثبيت أو تشغيل مفاتيح عزل الجهد العالي. يجب أن تأخذ التقييمات بعين الاعتبار عوامل مثل الظروف البيئية، والأخطاء الكهربائية المحتملة.,وقرب الموظفين أو المعدات الحساسة لضمان اتخاذ تدابير السلامة الكافية.
6.ابق على اطلاع على معايير الصناعة واللوائح وأفضل الممارسات المتعلقة بمفتاحات عزل الجهد العالي.مثل تلك التي حددتها سلطات السلامة الكهربائية، يساعد على ضمان أن المفتاح يفي بالحد الأدنى من متطلبات السلامة ويعمل ضمن حدود مقبولة.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
