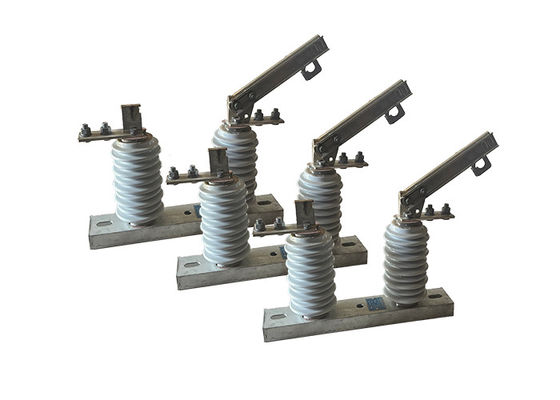

12 كيلو فولت 1000A محمولة عقدة تشغيل مفاتيح فك السيراميكية للخارج محطة الفرعية مفاتيح فك الجهد العالي
وصف المنتج:
مفتاح فصل الجهد العالي ، المعروف أيضًا باسم مفتاح العزل ، مصمم خصيصًا لقطع أو عزل قسم من الدائرة الكهربائية من مصدر الطاقة.إنه يوفر انقطاعًا ماديًا في الدائرة، مما يسمح للعاملين في الصيانة بالعمل على المعدات بأمان دون خطر الصدمة الكهربائية. لا يوفر عازل الفصل أي قدرات لإطفاء القوس مثل مفك الدوائر.
في أنظمة الطاقة عالية الجهدعالية الجهدإيقاف التشغيلو عادة ما يتم تنسيق مفصل الدوائر الفراغية للعمل معا. مفصل الدوائر هو المسؤول عن الكشف عن الأخطاء والانطلاق لقطع التدفق الحالي،بينما يتم استخدام عازل التقطيع لعزل الدائرة جسديا وتوفير مؤشر مرئي على التقطيع.
يلعب مفتاح عزل الجهد العالي دوراً حاسماً في ضمان سلامة موظفي الصيانة. قبل أن يتم إجراء أي أعمال صيانة على المعدات الكهربائية،يتم تشغيل عازل الفصل لفتح الدائرة وتوفير فجوة هوائية مرئيةهذا يضمن أن المعدات معطلة وآمنة للعمل عليها.
التطبيق:
مفاتيح انقطاع الجهد العالي هي مكونات أساسية في أنظمة نقل وتوزيع الطاقة،حيث أنها تسمح بعزل أجزاء محددة من الشبكة لأعمال الصيانة أو الإصلاحويمكن أيضا استخدامها لعزل أجزاء من الشبكة في حالة وجود خطأ أو حالة غير طبيعية أخرى.
تم تصميم هذه المفاتيح للتعامل مع التوترات والتيارات العالية ، وعادة ما يتم بناؤها من مواد متينة وقوية مثل الفولاذ المقاوم للصدأ أو الألومنيوم أو النحاس.صممت لتتحمل الظروف البيئية القاسية، مثل درجات الحرارة القصوى والرياح العاتية والأمطار الغزيرة.
هناك عدة أنواع من مفاتيح فك الجهد العالي ، بما في ذلك مفاتيح الكسر الجوي ، ومفاتيح الغمر بالزيت ، ومفاتيح العزل الغازي. مفاتيح الكسر الجوي هي النوع الأكثر شيوعًا ،ويعملون باستخدام مجموعة من الاتصالات التي تفصل جسديا عندما يتم فتح المفتاحعادة ما تستخدم المفاتيح المغمورة بالزيت في تطبيقات الجهد العالي وتملأ بالزيت لمنع القوس عند فتح المفتاح.المفاتيح المعزولة بالغاز تستخدم غاز هيكسفلوريد الكبريت لعزل اتصالات المفاتيح، مما يسمح بتصميمات مفاتيح أصغر وأكثر تكاملاً.
يجب أن يتم تشغيل مفاتيح فصل التوتر العالي وصيانتها من قبل موظفين مؤهلين تلقى تدريبًا مناسبًا. يجب اتباع إجراءات السلامة عند العمل مع هذه المفاتيح ،بما في ذلك استخدام معدات الحماية الشخصية المناسبة واتباع إجراءات القفل / التسمية لمنع التشغيل العرضي للمعداتصيانة واختبار منتظمة لمفتاحات فك الجهد العالي مهمة أيضا لضمان عملها بشكل صحيح وأنها آمنة للاستخدام.
العملية:
1مؤشرات مرئية: يمكن أن يحتوي مفاتيح فصل الجهد العالي على مؤشرات مرئية ، مثل مؤشرات الموقف أو أضواء الحالة ، لتوفير مرئية واضحة لحالة المفتاح (مفتوحة أو مغلقة).تساعد هذه المؤشرات المشغلين على تحديد موقع المفتاح بسرعة وتجنب الاتصال العرضي بالدائرة المزودة بالطاقة.
2آليات القفل: يتم تجهيز بعض مفاتيح فك الجهد العالي بآليات القفل التي تمنع فتح أو إغلاق المفتاح في ظل ظروف معينة. على سبيل المثال،يمكن أن يحتوي المفتاح على قفل ميكانيكي أو كهربائي يتطلب إيقاف الطاقة من الدائرة قبل أن يتم تشغيل المفتاحتحسين السلامة.
3التشغيل عن بعد: يمكن تشغيل مفاتيح فصل الجهد العالي عن بعد باستخدام أنظمة التحكم أو الأجهزة. يقلل التشغيل عن بعد من الحاجة إلى وجود موظفين بالقرب من المفتاح,الحد من مخاطر المخاطر الكهربائية وتحسين كفاءة التشغيل.
4متانة البيئة: غالبًا ما يتم تصميم مفاتيح فصل الجهد العالي لتحمل الظروف البيئية القاسية ، مثل درجات الحرارة الشديدة والرطوبة والبيئات المآكلة.قد يكون لديهم أغطية صلبة، مواد الختم، والطلاء لضمان التشغيل الموثوق به وطول العمر في البيئات الصعبة.
5الكشف عن الأخطاء والإشارة: يمكن أن تتضمن مفاتيح فصل الجهد العالي المتقدمة آليات الكشف عن الأخطاء والإشارة. يمكن لهذه الأنظمة اكتشاف الظروف غير الطبيعية في الدائرة ،مثل التيار الزائد أو الدوائر القصيرة، وتوفر إنذارات بصرية أو صوتية لتنبيه المشغلين إلى المشاكل المحتملة، مما يسهل العمل الفوري وتقليل الأضرار إلى الحد الأدنى.
الهيكل:
المنتج الموصوف يتكون من قاعدة (لوحة) ، وعازل القطب، والجزء الموصل، وجهاز القفل.يتم تثبيت السكين على رأس سكين الاتصال الديناميكية من خلال المسامير ويتم توصيلها بشكل منفصل مع رأس الاتصال الثابتةيتم الحفاظ على كل جانب في حالة اتصال جيدة عن طريق ضغط ربيع الضغط.والذي يزيد من سطح تبديد الحرارة ويقلل من ارتفاع درجة الحرارةهذا يسهم في قوة السكين الميكانيكية ويجعلها مستقرة حراريًا ديناميكيًا ضد الدوائر القصيرة.
تشكل أجزاء القفل المتداخلة المثبتة في الطرف غير الدوار من سكين الاتصال وخطاف القفل الثابت على الاتصال الثابت جهاز القفل الافتتاحي. عندما يتم إغلاق الفرامل ،الجهاز يُغلق نفسه، حتى لا تسقط سكين الفرامل بسبب وزنها الخاص أو عمل الطاقة الكهربائية، والتي يمكن أن تسبب فتح الفرامل دون سبب.
يستخدم هذا المنتج عادة في أنظمة نقل وتوزيع الطاقة ويلعب دورا حاسما في ضمان العمل السليم للشبكة الكهربائية.يجب اتباع إجراءات السلامة المناسبة عند العمل مع هذه المفاتيح، ويجب أن يسمح فقط للموظفين المؤهلين والتدريب على تشغيلهم وصيانتهم.
نصائح السلامة:
1ارتدي دائماً معدات حماية شخصية مناسبة مثل القفازات ونظارات الأمان والملابس المقاومة للنار.
قبل العمل على التبديل، تأكد من أن مصدر الطاقة مغلق، وتبديل الأرض بشكل صحيح.
2اتبع تعليمات الشركة المصنعة لتشغيل المفتاح، ولا تحاول تجاوز عناصر السلامة أو استخدام المفتاح لأغراض أخرى غير الاستخدام المقصود.
3عند العمل على المفتاح، استخدم أدوات ومعدات معزولة لمنع الصدمة الكهربائية.
4تجنب لمس أي أجزاء موصلة من المفتاح والحفاظ على مسافة آمنة من المفتاح عندما يتم تشغيله.
5لا تحاول أبداً إصلاح أو تعديل المفتاح بنفسك إلا إذا كنت مهنياً مؤهلاً ومدرساً.
6حافظ على المنطقة المحيطة بالمفتاح نظيفة وخالية من الحطام الذي قد يتداخل مع عمله.
7فحص المفتاح بانتظام بحثاً عن علامات التآكل أو التلف، واستبدال أي أجزاء تالفة أو ملبسة في أقرب وقت ممكن.
8يجب أن يسمح للأفراد المعتمدين فقط بتشغيل أو إجراء الصيانة على المفتاح.
9.في حالة الطوارئ اتبع إجراءات الطوارئ المحددة و أطفئ الطاقة على المفتاح فورا
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
