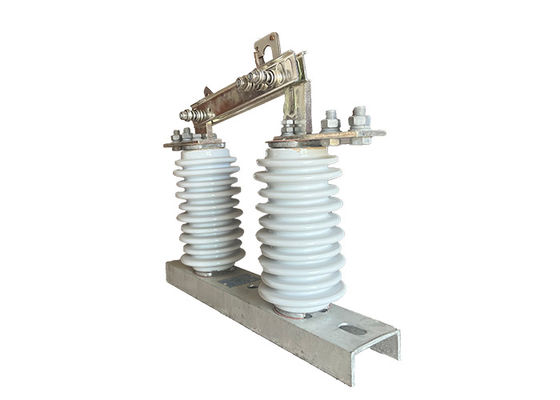

مفتاح العزل عالي الجهد 24kV 700Pa للنظام الكهربائي مفتاح فصل الطاقة المتغيرة المرحلة الواحدة
وصف المنتج:
مفتاح عزل الجهد العالي، المعروف أيضًا باسم مفتاح فصل أو مفتاح عزل، هو عنصر أساسي في أنظمة الطاقة عالية الجهد.إنه يخدم الغرض من فصل أو عزل قسم معين من الدائرة الكهربائية عن مصدر الطاقة.
الوظيفة الأساسية لمفتاح عزل الجهد العالي هي كسر الدائرة الكهربائية بشكل مادي ، مما يخلق فصل بين المعدات ومصدر الطاقة.هذا فصل العزل والعزل يسمح لموظفي الصيانة للعمل بأمان على المعدات دون خطر الصدمة الكهربائية.
على عكس مفك الدوائر الفراغية ، لا يوفر مفتاح العزل عالي الجهد قدرات إطفاء القوس.لم يتم تصميمه لقطع أو إطفاء الأقواس الكهربائية التي قد تحدث أثناء تبديل الدوائر أو ظروف الخطأ.
في أنظمة الطاقة عالية الجهد ، غالبًا ما يتم تنسيق مفتاح العزل عالية الجهد مع مفك الدوائر الفراغية.مفكّك الدائرة هو المسؤول عن الكشف عن الأخطاء والعثور على مقاطعة التدفق الحالي، بينما يتم تشغيل عازل الفصل ليعزل الدائرة جسدياً ويشير بصريًا إلى الفصل.
يقوم مفتاح عزل الجهد العالي بدور حاسم في ضمان سلامة موظفي الصيانة. قبل أية أعمال صيانة على المعدات الكهربائية،يتم تشغيل عازل الفصل لفتح الدائرة وخلق فجوة هوائية مرئيةهذا الإجراء يؤكد أن المعدات معطلة وآمنة للأنشطة الصيانة.
التطبيق:
1عزل الدوائر: تستخدم عازلات الكهرباء عالية الجهد في المقام الأول لعزل أجزاء من نظام الطاقة لأعمال الصيانة أو الإصلاح.هذا يسمح للعمال للعمل بأمان على الدائرة المعزولة دون خطر الصدمة الكهربائية أو غيرها من المخاطر الكهربائية.
2السلامة: كما تستخدم عازلات الكهرباء عالية الجهد كجهاز سلامة لحماية العمال والجمهور من المخاطر الكهربائية.العازلات الكهربائية عالية الجهد تمنع الاتصال العرضي بالأجزاء الحية للنظام وتقلل من خطر الحوادث الكهربائية.
3حماية الأخطاء: يمكن استخدام عازلات الكهرباء عالية الجهد أيضًا لحماية نظام الطاقة من الأخطاء ، مثل الاختصارات والحمل الزائد.العزل الكهربائي عالية الجهد يمنع العيب من الانتشار إلى أجزاء أخرى من النظام وتسبب المزيد من الأضرار.
4التبديل: يمكن استخدام العازلات الكهربائية عالية الجهد كجهاز التبديل للسيطرة على تدفق الطاقة في النظام.يمكن توجيه تدفق الطاقة إلى أجزاء مختلفة من النظام حسب الحاجة.
5الاختبار: يمكن استخدام عازلات الكهرباء عالية الجهد لأغراض الاختبار ، مثل قياس الجهد أو التيار في الدائرة ، أو اختبار أداء المكونات الأخرى في النظام.
الخصائص:
1القدرة على التعامل مع الجهد العالي والتيار: تم تصميم مفاتيح فصل الجهد العالي للتعامل مع الجهد العالي والتيارات التي توجد عادة في أنظمة الطاقة عالية الجهد.ومع تصنيفها عادةً لـ 69 كيلو فولت أو أكثر.
2الاتصالات الثابتة والمتحركة: عبارة عن مجموعة من الاتصالات الثابتة والمتحركة التي تفصلها فجوة هوائية. عندما يتم إغلاق المفتاح،الاتصالات في اتصال مع بعضها البعضعندما يتم فتح المفتاح ، يتم فصل الاتصالات ، مما يقاطع تدفق التيار من خلال الدائرة.
3التشغيل اليدوي أو المتحرك: يمكن تشغيل مفاتيح فصل الجهد العالي يدوياً أو بمحرك ، اعتمادًا على التطبيقات والمتطلبات المحددة.المفاتيح المتحركة تسمح بالتحكم عن بعد، والتي يمكن أن تحسن السلامة والراحة.
4البناء الخارجي: يتم تصميم مفاتيح فصل الجهد العالي للاستخدام في الهواء الطلق ويتم تصنيعها عادة من مواد دائمة مثل الصلب أو الألومنيوم.لقد تم بناؤها لتحمل الظروف البيئية القاسية، مثل درجات الحرارة القصوى والرياح والمطر والغبار.
5مؤشرات مرئية: غالبًا ما تحتوي مفاتيح فصل الجهد العالي على مؤشرات مرئية لإظهار حالة المفتاح ، مثل مفتوحة أو مغلقة.هذا يسمح للمشغلين لتحديد بسرعة وسهولة حالة التبديل.
6ميزات السلامة: يتم تصميم مفاتيح قطع التيار العالي مع ميزات السلامة لحماية العمال والجمهور من المخاطر الكهربائية.مثل الاتصال العرضي مع أجزاء تعمل من النظامقد تشمل هذه الميزات قفلات الأمان، وفرضات الأرض، وملصقات التحذير.
مخاطر السلامة:
عزل الدائرة: يتم استخدام مفاتيح عزل الجهد العالي لعزل قسم من الدائرة عالية الجهد لأغراض الصيانة أو الإصلاح أو الاختبار.يمكن فصل القسم بشكل فعال عن بقية النظام، مما يسمح للعمل أن يتم بأمان.
تحويل الحمل: يمكن استخدام مفاتيح العزل عالية الجهد كمفاتيح الحمل للسيطرة على تدفق الطاقة الكهربائية في الدائرة.فهي مفيدة بشكل خاص في الحالات التي يكون فيها الحمل صغيرًا نسبيًا ولا يحتاج إلى مفكّك دائرة أو فيوز.
حماية الخط السريع: غالبًا ما يتم تثبيت مفاتيح العزل عالية الجهد على خطوط الكهرباء السريعة لتوفير الحماية من ضربات البرق والاضطرابات الكهربائية الأخرى.عن طريق عزل جزء من الخط، يمكن أن يساعد المفتاح في منع تلف المعدات وتقليل خطر انقطاع الكهرباء.
حماية المحول: يتم استخدام مفاتيح عزل الجهد العالي أيضًا لحماية المحولات عن طريق عزلها عن الشبكة الكهربائية في حالة وجود خطأ أو زيادة في الحمل.يمكن فصل المحول عن الشبكة، منع تلف المحول وغيره من المعدات.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
