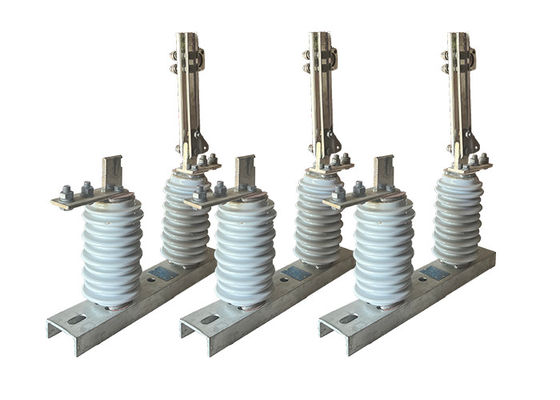

GB/T11022-2011 مفتاح فصل الجهد العالي المستخدم مع مفك الدوائر الفراغية في الهواء الطلق للمحطة الفرعية الصناعية 1000A
وصف المنتج:
عادة ما تستخدم مفاتيح فصل الجهد العالي في أنظمة نقل وتوزيع الجهد العالي لعزل أجزاء من الشبكة لأعمال الصيانة أو الإصلاح.كما أنها تستخدم كجهاز أمان لحماية العمال من المخاطر الكهربائية، مثل الاتصال العرضي مع أجزاء حية من النظام.
وهي مصممة للتعامل مع التوترات والتيارات العالية، وغالبا ما يتم تثبيتها في أماكن في الهواء الطلق، حيث تتعرض لظروف بيئية قاسية، مثل درجات الحرارة القاسية، والرياح,المطر، والغبار. لذلك، تم بناؤها لتحمل هذه الظروف وغالبا ما تكون مصنوعة من مواد دائمة مثل الصلب أو الألومنيوم.
تتوفر مفاتيح فك الجهد العالي في أنواع وتكوينات مختلفة ، اعتمادًا على التطبيقات والمتطلبات المحددة. على سبيل المثال ، تم تصميم بعض مفاتيح فك الجهد للاستخدام في الأماكن المغلقة ،بينما البعض الآخر مناسب للاستخدام في الهواء الطلقبعضها مصمم للعمل يدوياً، في حين أن البعض الآخر أوتوماتيكي ويمكن تشغيله عن بعد.
بالإضافة إلى وظيفتها الأساسية في عزل الدوائر ، فإن مفاتيح فصل الجهد العالي لها أيضًا ميزات مهمة أخرى ،مثل توفير إشارة بصرية لحالتهم (مفتوحة أو مغلقة)، وضمان أن الدائرة لا يتم تشغيلها عندما يكون العزل مفتوحا.
العلاقة مع مفك الكهرباء الفراغ:
العلاقة بين مفك الدوائر الفراغية الخارجية ومعزول القطع عالية الجهد في الخارج تكمن في أدوارهم التكميلية في النظام الكهربائي:
1انقطاع الدوائر: إن مفك الدوائر تحت الفراغ هو المسؤول عن انقطاع الدوائر الكهربائية أثناء التشغيل العادي أو في حالة وجود عطل.انها تعمل كوسيلة رئيسية لكسر التدفق الحاليعلى النقيض من ذلك ، يستخدم عازل التقطيع لعزل الدائرة من مصدر الطاقة أثناء أنشطة الصيانة أو الإصلاح.أنه يوفر طبقة إضافية من السلامة عن طريق فتح الدوائر.
2التنسيق: في أنظمة الطاقة عالية الجهد ، غالباً ما يتم تنسيق مفصل الدوائر الفراغ والعزل عن التوصيل للعمل معاً.مفكّك الدائرة هو المسؤول عن الكشف عن الأخطاء والعثور على مقاطعة التدفق الحالي، بينما يستخدم عازل التقطيع لعزل الدائرة جسديًا وتوفير إشارة مرئية على التقطيع.
3السلامة والصيانة: يلعب عازل الفصل دوراً حاسماً في ضمان سلامة موظفي الصيانة. قبل أن يتم إجراء أي أعمال صيانة على المعدات الكهربائية،يتم تشغيل عازل الفصل لفتح الدائرة وتوفير فجوة هوائية مرئيةهذا يضمن أن المعدات معطلة بالطاقة وآمنة للعمل عليها. من ناحية أخرى، يحمي مفك الدوائر الفراغ النظام أثناء التشغيل الطبيعي وفي حالة حدوث أخطاء.
الخصائص:
دمج أجهزة التبديل: يتم دمج مفاتيح عزل الجهد العالي عادة في أنظمة أجهزة التبديل ، والتي تشمل أجهزة حماية أخرى مثل مفاتيح الدوائر والصمامات والمركبات.هذا التكامل يسمح للسيطرة الشاملة وحماية دائرة الجهد العاليلضمان التشغيل الآمن والفعال.
التشغيل عن بعد: يتم تجهيز العديد من مفاتيح العزل عالية الجهد بقدرات التشغيل عن بعد ، مما يسمح بالتحكم فيها من موقع مركزي.هذه الميزة تعزز الراحة والسلامة من خلال القضاء على الحاجة إلى التشغيل اليدوي في البيئات المحتملة الخطرة.
قوس القمع: تم تصميم مفاتيح عزل الجهد العالي لقمع تكوين وانتشار القوس الكهربائي عند فتح أو إغلاق المفتاح. تقنيات قوس القمع،مثل استخدام قنوات القوس أو غرف إطفاء القوس، تساعد على تقليل خطر تلف المفتاح والمعدات المحيطة به، فضلا عن الحد من احتمال حدوث حوادث كهربائية.
اكتشاف الأخطاء: يتم تجهيز بعض مفاتيح عزل الجهد العالي بآليات اكتشاف الأخطاء التي يمكن أن تكتشف الظروف غير الطبيعية ، مثل التيار المفرط أو الجهد ،وتشغيل فتح مفتاح تلقائيهذه القدرة تعزز الحماية الشاملة للدائرة عن طريق عزل الجزء المعيب بسرعة ومنع المزيد من الأضرار.
التكرارية والقدرة على التوسع: غالبًا ما يتم تصميم مفاتيح عزل الجهد العالي لتكون وحداتية ، مما يسمح بسهولة التثبيت أو الاستبدال أو التوسع في النظام الكهربائي.هذا النموذجي يسمح بالمرونة والقدرة على التوسع، مما يسهل تكييف النظام مع متطلبات التشغيل المتغيرة.
التطبيق:
1الصيانة والإصلاح: يستخدم مفتاح القطع لعزل قسم من خطوط الكهرباء لأغراض الصيانة أو الإصلاح.هذا يسمح لموظفي الصيانة بالعمل بأمان دون خطر الصعق بالكهرباء.
2إزالة الحمل: في حالة زيادة في الطاقة ، يمكن استخدام مفتاح القطع لإزالة الحمل ومنع تلف خط الكهرباء أو المعدات.
3عزل الخطأ: يمكن استخدام مفتاح القطع لعزل قسم من خطوط الكهرباء في حالة حدوث خطأ ، مثل الدائرة القصيرة أو خطأ الأرض.هذا يمنع العيب من الانتشار إلى أجزاء أخرى من الشبكة وتسبب المزيد من الأضرار.
4عمليات التبديل: يستخدم مفتاح التقطيع لعمليات التبديل ، مثل توصيل أو فصل مصادر الطاقة أو إعادة توجيه الطاقة إلى أجزاء مختلفة من الشبكة.
5الحماية: غالبًا ما يستخدم مفتاح القطع جنبًا إلى جنب مع أجهزة حماية أخرى ، مثل مفاتيح الدوائر والصمامات ، لحماية خطوط الكهرباء والمعدات من الأضرار.
6الطاقة المتجددة: مع زيادة استخدام مصادر الطاقة المتجددة، مثل الرياح والطاقة الشمسية، يتم استخدام مفاتيح القطع لربط وقطع هذه المصادر من شبكة الكهرباء.
الحالة:
1الارتفاع لا يتجاوز 1000 متر
2درجة حرارة الهواء المحيطة: الحد الأقصى + 40'C ؛ الحد الأدنى:المنطقة العامة -30'C ، باراموس -40'C ؛
3.ضغط الرياح لا يتجاوز 700Pa. ((يتوافق مع سرعة الرياح 34m / s)
4. إن شدة الزلزال لا تتجاوز 8 درجات
5.وضع العمل بدون اهتزازات عنيفة متكررة
6يجب أن يبقى موقع تركيب عازل من النوع العادي بعيدًا عن الغازات والدخان والترسبات الكيميائية والضباب المملح والغبار
والمواد المتفجرة والمتآكلة الأخرى التي تؤثر بشكل خطير على عزل وقدرة توصيل العزل
7.المعزلات ضد التلوث نوع ينطبق على منطقة التوصيل القذرة الشديدة، ومع ذلك، يجب أن لا يكون أي مواد متفجرة والمواد التي تسبب الحريق
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
