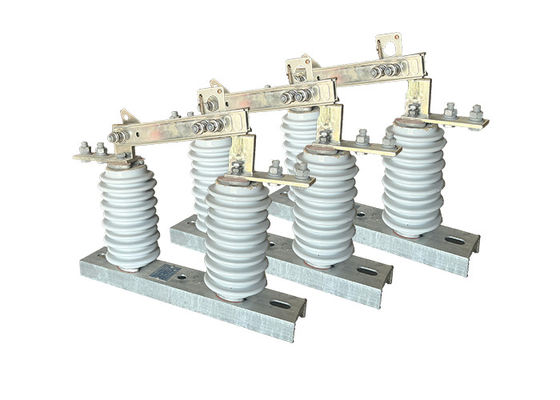

مفتاح العزل السيراميكي عالي الجهد 12kV-36kV AC Power Vertical Break Switch لنظام التوزيع الخارجي
وصف المنتج:
مفتاح عزل الجهد العالي هو مفتاح كهربائي مصمم لعزل قسم من الشبكة الكهربائية أو النظام من بقية النظام لأغراض الصيانة أو الإصلاح.يستخدم عادة في أنظمة نقل وتوزيع الطاقة عالية الجهد.
تم تصميم المفتاح لفتح وإغلاق في ظل الظروف العادية أو غير العادية، مثل خطأ أو التيار الزائد. عندما يتم فتح المفتاح،إنه يقطع جسدياً قسم النظام عن بقية الشبكةيمنع تدفق الكهرباء إلى هذا الجزء.
عادة ما يتم تصميم مفاتيح العزل عالية الجهد للعمل في فولتات تتراوح بين 600 فولت و 765,000 فولت ، ويمكن تشغيلها يدويًا أو تلقائيًا.يتم تركيبها عادة في محطات فرعية أو على أعمدة الكهرباء، وهي مكون مهم من البنية التحتية لشبكة الكهرباء.
من المهم اتباع إجراءات السلامة المناسبة عند العمل مع مفاتيح فصل الجهد العالي ، لأنها يمكن أن تكون خطيرة إذا لم يتم التعامل معها بشكل صحيح.يجب السماح فقط للموظفين المؤهلين والتدريب على تشغيل وصيانة معدات الجهد العالي.
الهيكل:
المنتج الموصوف يتكون من قاعدة (لوحة) ، وعازل القطب، والجزء الموصل، وجهاز القفل.يتم تثبيت السكين على رأس سكين الاتصال الديناميكية من خلال المسامير ويتم توصيلها بشكل منفصل مع رأس الاتصال الثابتةيتم الحفاظ على كل جانب في حالة اتصال جيدة عن طريق ضغط ربيع الضغط.والذي يزيد من سطح تبديد الحرارة ويقلل من ارتفاع درجة الحرارةهذا يسهم في قوة السكين الميكانيكية ويجعلها مستقرة حراريًا ديناميكيًا ضد الدوائر القصيرة.
تشكل أجزاء القفل المتداخلة المثبتة في الطرف غير الدوار من سكين الاتصال وخطاف القفل الثابت على الاتصال الثابت جهاز القفل الافتتاحي. عندما يتم إغلاق الفرامل ،الجهاز يُغلق نفسه، حتى لا تسقط سكين الفرامل بسبب وزنها الخاص أو عمل الطاقة الكهربائية، والتي يمكن أن تسبب فتح الفرامل دون سبب.
يستخدم هذا المنتج عادة في أنظمة نقل وتوزيع الطاقة ويلعب دورا حاسما في ضمان العمل السليم للشبكة الكهربائية.يجب اتباع إجراءات السلامة المناسبة عند العمل مع هذه المفاتيح، ويجب أن يسمح فقط للموظفين المؤهلين والتدريب على تشغيلهم وصيانتهم.
العملية:
1 التحضير: قبل تشغيل المفتاح، يجب إزالة الطاقة من الدائرة وتعليقها بشكل صحيح لمنع أي مخاطر كهربائية.يجب فحص المفتاح لاكتشاف أي علامات على تلف أو ارتداء.
2 إغلاق المفتاح: لإغلاق المفتاح ، يقوم المشغل بتحريك مقبض المفتاح أو رافعة التحكم يدويًا أو عن بعد إلى الموقف المغلق. وهذا يربط الدائرة بمصدر الطاقة ،يسمح للتيار بالتدفق عبر الدائرة.
3 فتح المفتاح: لفتح المفتاح ، يقوم المشغل بتحريك مقبض المفتاح أو رافعة التحكم يدويًا أو عن بعد إلى الموقف المفتوح. هذا يفصل الدائرة عن مصدر الطاقة ،مقاطعة تدفق التيار.
4 إدارة القوس: عندما يتم فتح المفتاح، قد يحدث قوس كهربائي بين الاتصالات، والتي يمكن أن تكون خطيرة وتسبب تلف المفتاح. لإدارة القوس،يمكن تجهيز المفتاح بأجهزة مثل قوس القوس أو ملفات التفجير.
5 السلامة: يجب على مشغلي مفاتيح قطع التيار العالي اتباع إجراءات السلامة المناسبة لمنع المخاطر الكهربائية. قد يشمل ذلك ارتداء معدات الحماية الشخصية، والعمل في فرق،و بعد إجراءات القفل / التسمية.
نصائح السلامة:
1إجراء الاختبارات والصيانة الروتينية على المفتاح لضمان عمله السليم. وهذا يشمل اختبار مقاومة العزل في المفتاح، والتحقق من تشغيل قفلات الأمان،والتحقق من أي تسخين غير طبيعي أو اهتزازات.
2تنفيذ إجراء إغلاق/إغلاق قبل القيام بأعمال الصيانة أو الإصلاح على المفتاح.هذا الإجراء ينطوي على قفل وتسمية المفتاح لمنع التشغيل العرضي أثناء القيام بالعمل، مما يوفر طبقة إضافية من السلامة.
3توفير تدريب كاف للموظفين الذين سيقومون بتشغيل أو العمل على المفتاح. يجب أن يشمل التدريب إجراءات التعامل والتشغيل والصيانة المناسبة.بالإضافة إلى المخاطر المحتملة المرتبطة بالتبديل.
4تنفيذ نظام شامل لإدارة السلامة يتضمن عمليات تدقيق سلامة منتظمة وتقييمات المخاطر وتقارير الحوادث.يساعد هذا النهج الاستباقي للسلامة في تحديد المخاطر المحتملة ومعالجتها قبل أن تؤدي إلى حوادث أو إصابات.
5تأكد من وجود أنظمة تهوية وتبريد مناسبة لمفتاحات عزل الجهد العالي الموجودة في المساحات المغلقة أو المكيدة.تساعد التهوية المناسبة على إبعاد الحرارة ومنع التبديل من الإفراط في الحرارة، والتي يمكن أن تؤدي إلى خلل أو حتى الحرائق.
التطبيق:
مفاتيح عزل الجهد العالي هي مكونات أساسية في أنظمة نقل وتوزيع الطاقة،حيث أنها تسمح بعزل أجزاء محددة من الشبكة لأعمال الصيانة أو الإصلاحويمكن أيضا استخدامها لعزل أجزاء من الشبكة في حالة وجود خطأ أو حالة غير طبيعية أخرى.
تم تصميم هذه المفاتيح للتعامل مع التوترات والتيارات العالية ، وعادة ما يتم بناؤها من مواد متينة وقوية مثل الفولاذ المقاوم للصدأ أو الألومنيوم أو النحاس.صممت لتتحمل الظروف البيئية القاسية، مثل درجات الحرارة القصوى والرياح العاتية والأمطار الغزيرة.
هناك عدة أنواع من مفاتيح فك الجهد العالي ، بما في ذلك مفاتيح الكسر الجوي ، ومفاتيح الغمر بالزيت ، ومفاتيح العزل الغازي. مفاتيح الكسر الجوي هي النوع الأكثر شيوعًا ،ويعملون باستخدام مجموعة من الاتصالات التي تفصل جسديا عندما يتم فتح المفتاحعادة ما تستخدم المفاتيح المغمورة بالزيت في تطبيقات الجهد العالي وتملأ بالزيت لمنع القوس عند فتح المفتاح.المفاتيح المعزولة بالغاز تستخدم غاز هيكسفلوريد الكبريت لعزل اتصالات المفاتيح، مما يسمح بتصميمات مفاتيح أصغر وأكثر تكاملاً.
يجب أن يتم تشغيل وتصليح مفاتيح عزل الجهد العالي من قبل موظفين مؤهلين تلقى تدريبًا مناسبًا. يجب اتباع إجراءات السلامة عند العمل مع هذه المفاتيح ،بما في ذلك استخدام معدات الحماية الشخصية المناسبة واتباع إجراءات القفل / التسمية لمنع التشغيل العرضي للمعداتصيانة واختبار منتظمة لمفتاحات فك الجهد العالي مهمة أيضا لضمان عملها بشكل صحيح وأنها آمنة للاستخدام.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
