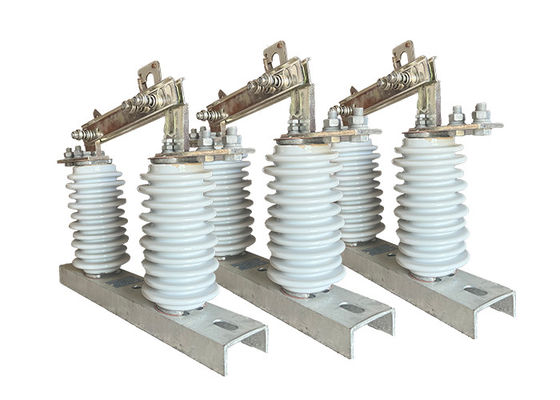

1250A 12kV-36kV Hv مفاتيح فصل دائمة للحماية أو التحكم تعمل تلقائيًا / يدويًا
وصف المنتج:
مفتاح فصل الجهد العالي هو مفتاح كهربائي محمول عالي الجهد يستخدم لعزل الدوائر الكهربائية لأغراض الصيانة والإصلاح.يستخدم عادة في أنظمة نقل وتوزيع الطاقة المتوسطة إلى عالية الجهد.
تم تصميم مفتاح فصل الجهد العالي ليكون محمولًا ويمكن نقله بسهولة إلى المكان الذي يحتاجه.عادة ما تتراوح من بضعة كيلو فولت إلى عدة مئات من كيلو فولت.
يستخدم المفتاح لعزل قسم من نظام الطاقة لأغراض الصيانة أو الإصلاح. لديه مؤشرات بصرية تظهر ما إذا كان المفتاح مفتوحًا أو مغلقًا ،مما يسهل على المشغلين معرفة حالة الدائرة.
يمكن استخدام مفتاح فصل الجهد العالي لمجموعة واسعة من التطبيقات ، بما في ذلك تبديل الدوائر وعزلها ، وكذلك لتعزيل الأراضي وإزالة الطاقة من المعدات.تم تصميمها مع عناصر السلامة لحماية المشغلين من المخاطر الكهربائية، مثل مواد عازلة تمنع الاتصال العرضي مع الأجزاء الحية.
من السهل استخدام المفتاح ويتطلب تدريبًا ضئيلًا للعمل. يحتوي على شفرات قابلة للتبديل ويمكن استبدالها بسهولة ، مما يسمح بمزيد من المرونة والتنوع.
التطبيق:
1الصيانة والإصلاح: يستخدم مفتاح القطع لعزل قسم من خطوط الكهرباء لأغراض الصيانة أو الإصلاح.هذا يسمح لموظفي الصيانة بالعمل بأمان دون خطر الصعق بالكهرباء.
2إزالة الحمل: في حالة زيادة في الطاقة ، يمكن استخدام مفتاح القطع لإزالة الحمل ومنع تلف خط الكهرباء أو المعدات.
3عزل الخطأ: يمكن استخدام مفتاح القطع لعزل قسم من خطوط الكهرباء في حالة حدوث خطأ ، مثل الدائرة القصيرة أو خطأ الأرض.هذا يمنع العيب من الانتشار إلى أجزاء أخرى من الشبكة وتسبب المزيد من الأضرار.
4عمليات التبديل: يستخدم مفتاح التقطيع لعمليات التبديل ، مثل توصيل أو فصل مصادر الطاقة أو إعادة توجيه الطاقة إلى أجزاء مختلفة من الشبكة.
5الحماية: غالبًا ما يستخدم مفتاح القطع جنبًا إلى جنب مع أجهزة حماية أخرى ، مثل مفاتيح الدوائر والصمامات ، لحماية خطوط الكهرباء والمعدات من الأضرار.
6الطاقة المتجددة: مع زيادة استخدام مصادر الطاقة المتجددة، مثل الرياح والطاقة الشمسية، يتم استخدام مفاتيح القطع لربط وقطع هذه المصادر من شبكة الكهرباء.
يتكون هذا المنتج من القاعدة (الصفيحة) ، عازل القطب، الجزء الموصل وجهاز القفل. يتم تثبيت نهاية واحدة من السكين على رأس السكين الديناميكي من خلال المسامير ،والنهاية الأخرى من السكين متصلة بشكل منفصل مع رأس الاتصال الثابت، ويتم الحفاظ على كل جانب في حالة اتصال جيدة عن طريق ضغط ربيع الضغط. كل سكين هو نوع شكل فتحة، والتي لا تزيد فقط من سطح تبديد الحرارة من السكين،ولكن أيضاً تساعد على الحد من ارتفاع درجة الحرارة، وتحسين القوة الميكانيكية للسكين، مما يجعل الاستقرار الحراري الديناميكي ضد الدائرة القصيرة.تشكل أجزاء القفل المتداخلة المثبتة في الطرف غير الدوار من سكين الاتصال وخطاف القفل الثابت على الاتصال الثابت جهاز القفل الافتتاحي، والتي تُغلق ذاتياً عند إغلاق الفرامل، بحيث لا تسقط سكينة الفرامل من تلقاء نفسها بسبب وزنها أو بسبب تأثير الطاقة الكهربائية،مما أدى إلى فتح الفرامل دون سبب.
نصائح السلامة:
1ارتدي دائماً معدات حماية شخصية مناسبة مثل القفازات ونظارات الأمان والملابس المقاومة للنار.
قبل العمل على التبديل، تأكد من أن مصدر الطاقة مغلق، وتبديل الأرض بشكل صحيح.
2اتبع تعليمات الشركة المصنعة لتشغيل المفتاح، ولا تحاول تجاوز عناصر السلامة أو استخدام المفتاح لأغراض أخرى غير الاستخدام المقصود.
3عند العمل على المفتاح، استخدم أدوات ومعدات معزولة لمنع الصدمة الكهربائية.
4تجنب لمس أي أجزاء موصلة من المفتاح والحفاظ على مسافة آمنة من المفتاح عندما يتم تشغيله.
5لا تحاول أبداً إصلاح أو تعديل المفتاح بنفسك إلا إذا كنت مهنياً مؤهلاً ومدرساً.
6حافظ على المنطقة المحيطة بالمفتاح نظيفة وخالية من الحطام الذي قد يتداخل مع عمله.
7فحص المفتاح بانتظام بحثاً عن علامات التآكل أو التلف، واستبدال أي أجزاء تالفة أو ملبسة في أقرب وقت ممكن.
8يجب أن يسمح للأفراد المعتمدين فقط بتشغيل أو إجراء الصيانة على المفتاح.
9.في حالة الطوارئ اتبع إجراءات الطوارئ المحددة و أطفئ الطاقة على المفتاح فورا
الحالة:
1الارتفاع لا يتجاوز 1000 متر
2درجة حرارة الهواء المحيطة: الحد الأقصى + 40'C ؛ الحد الأدنى:المنطقة العامة -30'C ، باراموس -40'C ؛
3.ضغط الرياح لا يتجاوز 700Pa. ((يتوافق مع سرعة الرياح 34m / s)
4. إن شدة الزلزال لا تتجاوز 8 درجات
5.وضع العمل بدون اهتزازات عنيفة متكررة
6يجب أن يبقى موقع تركيب عازل من النوع العادي بعيدًا عن الغازات والدخان والترسبات الكيميائية والضباب المملح والغبار
والمواد المتفجرة والمتآكلة الأخرى التي تؤثر بشكل خطير على عزل وقدرة توصيل العزل
7.المعزلات ضد التلوث نوع ينطبق على منطقة التوصيل القذرة الشديدة، ومع ذلك، يجب أن لا يكون أي مواد متفجرة والمواد التي تسبب الحريق
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
