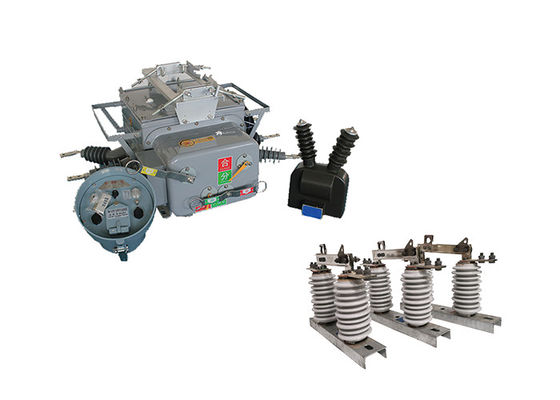

ZW20-12 ((F) مفكّك الدوائر الكهربائية الخارجي الحدّي الفراغ 180kg مع منفصل العزل البورسلين
وصف المنتج:
ZW20-12 ((F) مفك الدوائر الفراغية الخارجية هو جهاز متعدد الاستخدامات وذكي يجمع بين وظائف مفك الفراغ ، ومفتاح الحمل الفراغ ، وإعادة الإغلاق ، والقسم.وهي مصممة للاستخدام في شبكات توزيع 10kV و 13kVخاصة في شبكات الكهرباء في المدن والريف
تشمل المكونات الرئيسية لقطع الدوائر ZW20-12 ((F) مقطع فراغ ، وحدة تحكم CH-40 ، ومحول الجهد الخارجي.مكسّر الفراغ مسؤول عن قطع وتصميم دوائر كهربائية، في حين أن جهاز التحكم CH-40 يوفر وظائف حماية ومراقبة ذكية. يساعد محول الجهد الخارجي في قياس الجهد بدقة لأغراض التحكم والرصد.
خصائص جهاز التحكم:
1.مع 485 / 232 واجهة الاتصال، أو من خلال الألياف الضوئية، الرصد عن بعد اللاسلكي؛ وظيفة التسارع بعد إعادة إغلاق؛ عندما يكون المفتاح ثقيل،التسارع التلقائي في حالة وجود خطأ دائم;
2.التحكم عن بعد، يجب أن يسرع التشغيل:
3.ثلاثة إغلاقات إعادة إغلاق / يدوية لتسريع التشنج ، وإغلاق إعادة إغلاق: يُرسل المستخدم الطاقة بعد إصلاح الخط ، إذا نسى إزالة الأرضية g يمكن ضبط وقت التأخير ؛
4دائرة إغلاق القفز تعتمد تصميم مكافحة سوء التشغيل ولها وظيفة مكافحة القفز.
5التيار الصفري يمكن أن يميز بين الأخطاء داخل المنطقة وخارج المنطقة.
6مفتاح التحكم عن بعد مصمم لمنع سوء التشغيل
التطبيق:
1.مفتاح الفصل ومفتاح الاتصال: يمكن استخدام مفك الدوائر ZW20-12 ((F) كمفتاح الفصل أو مفتاح الاتصال في تكوين شبكة الحلقة لأنظمة توزيع الطاقة.يسمح بفتح وإغلاق الدوائر أثناء الصيانة أو ظروف الخطأ.
2جهاز التبديل التلقائي: يعمل كجهاز التبديل التلقائي ، مما يسمح بتنفيذ تبديل الحمل في تكوين شبكة الحلقة.هذه الميزة تعزز مرونة وكفاءة توزيع الطاقة.
3مفتاح الحدود: في خطوط الفرع من مصدر الطاقة ، يمكن أن يعمل مفكّك الدائرة ZW20-12 ((F) كمفتاح الحدود أو "كلب مراقبة." يساعد في مراقبة وحماية خط الفرع من الأخطاء والظروف غير الطبيعية.
4إعادة الإغلاق والقسمية: يمكن أن يعمل مقطع الدوائر كإعادة الإغلاق والقسمية في شبكات التوزيع الجوية.إنه يستعيد الطاقة تلقائيًا بعد الإخفاقات المؤقتة ويعزل الأقسام المعيبة لتقليل تأثير الانقطاع.
الظروف البيئية:
1الارتفاع: 2000 متر
2درجة حرارة البيئة:في الهواء الطلق -30 درجة مئوية ~ + 55 درجة مئوية
أعلى درجة حرارة سنوية متوسطة هي 20 درجة مئوية
درجة الحرارة اليومية العليا هي 30 درجة مئوية
3الرطوبة النسبية: 95% ((25 درجة مئوية)
4القدرة الزلزالية: تسارع سطح الأرض 0.3g
تسارع عمودي في الأرض 0.15g
أثناء العمل لثلاث موجات الصين
عامل السلامة 167
5.شدة الزلزال: 7 درجات
6الحد الأقصى للفارق اليومي في درجة الحرارة: 25 درجة مئوية
7مكان التثبيت: في الهواء الطلق، خط هوائي 10kv نقطة تحديد مسؤولية المستخدم
8طريقة التأرجح: النقطة المحايدة لا تلمس ، وتأرجح لفائف قوس القمع وتأرجح مقاومة منخفضة
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | ||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | ||||||||
| 2 | مستوى عزل الكسر | تواتر العمل ((اختبار الجاف / اختبار رطب) | 48 | ||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | ||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | |||||||
| الاختبار الرطب | 34 | ||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | ||||||||||
| 4 | التيار المسموح به | أ | 630، 1250 | ||||||||
| 5 | التيار الاسمي لقطع الدائرة القصيرة | kA | 16، 20، 25 | ||||||||
| 6 | أوقات كسر التيار القصير القياسي | أوقات | 30 | ||||||||
| 7 | التيار المقاوم لفترة قصيرة | kA | 16، 20، 25 | ||||||||
| 8 | مدة الدوران القصير الاسمية | S | 4 | ||||||||
| 9 | التيار القياسي لإغلاق الدائرة القصيرة (الذروة) | kA | 40، 50 ، 63 | ||||||||
| 10 | ذروة التصنيف المقاومة للتيار | kA | 40، 50 ، 63 | ||||||||
| 11 | العمر الميكانيكي | أوقات | أكثر من 1000 | ||||||||
| 12 | التيار المسموح به لفتح | 10000 | |||||||||
| 13 | الوزن الصافي | كيلوغرام | 180 | ||||||||
التأثير المزدوج للاستخدام عندما يمكن استخدام عازل GW9-10 سلسلة مع مفاتيح الدوائر الفراغ.
