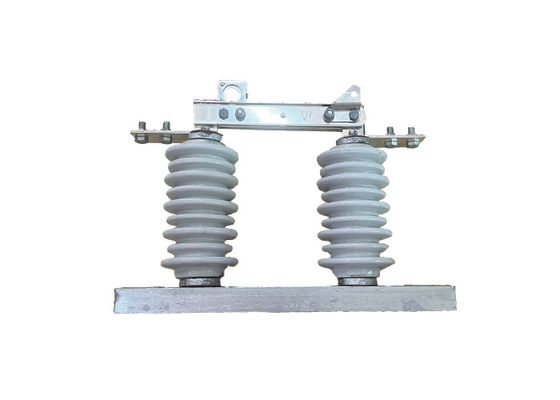

GW9-10/630A عازل كهربائي للشحنات عالية الجهد للخارج لحماية أو التحكم
وصف المنتج:
عازل الكهربائي عالي الجهد هو نوع من الأجهزة المحمولة المستخدمة لعزل وتعليق خطوط التوزيع الكهربائية لأغراض الصيانة أو الإصلاح أو الطوارئ.انها أداة متعددة الاستخدامات يمكن استخدامها في مجموعة متنوعة من التطبيقات، بما في ذلك خطوط التوزيع الجوية والمحطات الفرعية والمرافق الصناعية.
تم تصميم عازل الكهرباء Loadbuster ليتم تشغيله من قبل شخص واحد ، مما يسهل الاستخدام والمناورة.يمكن تمديدها للوصول إلى المعدات الكهربائية، ومجموعة من المرفقات القابلة للتبادل ، والتي تسمح للمستخدم بتنفيذ مجموعة متنوعة من المهام ، مثل فتح أو إغلاق المفاتيح وتوصيلات الأرض.
تم تصميم مفتاح العزل لتوفير انقطاع مرئي في الدائرة الكهربائية ، مما يساعد على الحماية من الاتصال العرضي مع المعدات المشحونة بالطاقة.كما صممت لتحمل ظروف بيئية قاسية، مثل الرياح القوية والمطر والثلوج، مما يجعلها مناسبة للاستخدام في البيئات الخارجية.
العملية:
العازل الكهربائي عالي الجهد يفصل الجزء الموصل من القاعدة باستخدام عازل لضمان مسافة عزل عمل طبيعية وتثبيت الجزء الموصل، عازل،والقاعدة كجهاز تبديل متكاملعندما يكون في وضعية مفتوحة، هناك فجوة مرئية و مسافة عزل كسر مناسبة لتحمل الجهد العامل الطبيعي. عندما يكون في وضعية مغلقة،يمكن أن تحمل بشكل موثوق التيار العادي للعمل وتيار الخطأ للاختصارنظرا لوجود جهاز إطفاء قوس مخصص، فإنه يمكن استخدامها فقط لتبديل الدوائر مع الجهد ولكن بدون حمولة.يتم تنفيذ عمليات فتح وإغلاق باستخدام خطاف عازل لسحب أو دفع الثقب الدائري في القفل، مما يسبب انفصال خطاف القفل الديناميكي والانخراط مع خطاف القفل الثابت.
التطبيق:
1صيانة وإصلاح:يستخدم عازل الكهرباء Loadbuster عادة لعزل وتعزيل خطوط التوزيع الكهربائية لأعمال الصيانة والإصلاح.يسمح لموظفي الصيانة بالعمل بأمان على المعدات التي تعمل بالطاقة دون خطر الصعق الكهربائي.
2استجابة الطوارئ:يمكن استخدام عازل الكهرباء Loadbuster في حالات الطوارئ ، مثل انقطاع الكهرباء أو الكوارث الطبيعية ، لعزل خطوط التوزيع الكهربائية والأرض واستعادة الطاقة بأمان.
3عمليات التبديل:يمكن استخدام العزل الكهربائي Loadbuster لفتح أو إغلاق المفاتيح وإجراء عمليات التبديل الأخرى على خطوط التوزيع الكهربائية.
الحالة:
1الارتفاع لا يتجاوز 1000 متر
2درجة حرارة الهواء المحيطة: الحد الأقصى + 40'C ؛ الحد الأدنى:المنطقة العامة -30'C ، باراموس -40'C ؛
3.ضغط الرياح لا يتجاوز 700Pa. ((يتوافق مع سرعة الرياح 34m / s)
4. إن شدة الزلزال لا تتجاوز 8 درجات
5.وضع العمل بدون اهتزازات عنيفة متكررة
6يجب أن يبقى موقع تركيب عازل من النوع العادي بعيدًا عن الغازات والدخان والترسبات الكيميائية
والمواد المتفجرة والمتآكلة الأخرى التي تؤثر بشكل خطير على عزل وقدرة توصيل العزل
7.المعزلات ضد التلوث نوع ينطبق على منطقة التوصيل القذرة الشديدة، ومع ذلك، يجب أن لا يكون أي مواد متفجرة والمواد التي تسبب الحريق
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
