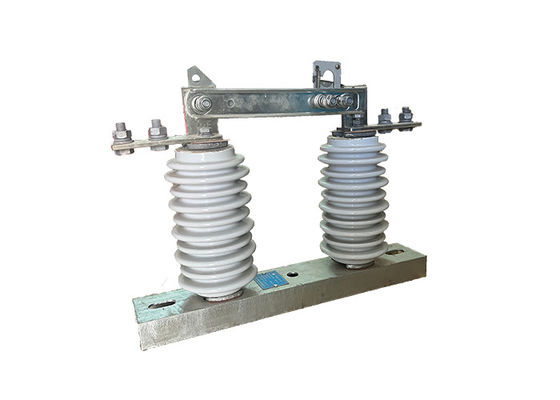

عازل كهربائي عمودي عالي الجهد يعمل يدوياً أو تلقائياً للكسر من أجل نظام التدمير

عازل كهربائي عمودي عالي الجهد يعمل يدوياً أو تلقائياً للكسر من أجل نظام التدمير

وصف المنتج:

عازل كهربائي عالي الجهد هو نوع من المفاتيح الكهربائية المستخدمة في أنظمة الطاقة لعزل الدائرة من بقية النظام لأغراض الصيانة أو السلامة.يشير مصطلح "عمودي" إلى توجيه العزل، والتي يتم تركيبها عموديا على هيكل دعم.
عازلات الكهرباء عالية الجهد تستخدم عادة في أنظمة نقل وتوزيع عالية الجهد لعزل أقسام الشبكة لأعمال الصيانة أو الإصلاح.وهي مصممة للتعامل مع الكهرباء العالية والتيارات وغالبا ما يتم تثبيتها في أماكن خارجية.
عازلات الكهرباء عالية الجهد تتكون عادة من مجموعة من الاتصالات الثابتة والمتحركة التي تفصلها فجوة هواء. عندما يكون العازل في وضع مغلق،الاتصالات في اتصال مع بعضها البعض، مما يسمح للتيار أن يتدفق من خلال الدائرة. عندما يتم فتح العزل، يتم فصل الاتصالات،مقاطعة تدفق التيار من خلال الدائرة وعزله من بقية النظام.
العازلات الكهربائية عالية الجهد هي مكون مهم لسلامة نظام الطاقة وموثوقيتها وهي مصممة للعمل في مجموعة متنوعة من الظروف البيئية.غالبًا ما يخضعون لمتطلبات اختبار وتصديق صارمة لضمان استيفائهم لمعايير الصناعة للأداء والسلامة.

التطبيق:

1عزل الدوائر: تستخدم عازلات الكهرباء عالية الجهد في المقام الأول لعزل أجزاء من نظام الطاقة لأعمال الصيانة أو الإصلاح.هذا يسمح للعمال للعمل بأمان على الدائرة المعزولة دون خطر الصدمة الكهربائية أو غيرها من المخاطر الكهربائية.

2السلامة: تستخدم عازلات الكهرباء عالية الجهد أيضاً كجهاز سلامة لحماية العمال والجمهور من المخاطر الكهربائية.العازلات الكهربائية عالية الجهد تمنع الاتصال العرضي بالأجزاء الحية للنظام وتقلل من خطر الحوادث الكهربائية.

3حماية الأخطاء: يمكن استخدام عازلات الكهرباء عالية الجهد أيضًا لحماية نظام الطاقة من الأخطاء ، مثل الاختصارات والحمل الزائد.العزل الكهربائي عالية الجهد يمنع الخطأ من الانتشار إلى أجزاء أخرى من النظام وتسبب المزيد من الأضرار.

4التبديل: يمكن استخدام العازلات الكهربائية عالية الجهد كجهاز التبديل للسيطرة على تدفق الطاقة في النظام.يمكن توجيه تدفق الطاقة إلى أجزاء مختلفة من النظام حسب الحاجة.

5الاختبار: يمكن استخدام عازلات الكهرباء عالية الجهد لأغراض الاختبار ، مثل قياس الجهد أو التيار في الدائرة ، أو اختبار أداء المكونات الأخرى في النظام.

الهيكل:

1جسد العازل الخزف: جسم العازل هو المكون الرئيسي للعازل ، وعادة ما يكون مصنوعًا من الخزف عالي القوة.وهي مصممة لتوفير العزل الكهربائي بين الموصل والهيكل الداعم، ويتم صناعته إلى الشكل والحجم المطلوبين.

2المكونات المعدنية النهائية: يتم ربط المكونات المعدنية النهائية بجسم العازل وتوفر وسيلة لربط العازل بالموصل والهيكل الداعم.عادة ما تكون مصنوعة من الصلب المغلف أو غيرها من المواد المقاومة للتآكل، ويمكن تصميمها مع ميزات خاصة مثل الشقوق أو المفاصل الكرة والمقبس لسهولة التثبيت.

3مركب الختم: يستخدم مركب الختم لإغلاق المفاصل بين جسم العازل ومكونات النهاية المعدنية ، مما يمنع الرطوبة والملوثات من دخول داخل العازل.

4الأجهزة: تستخدم الأجهزة مثل المسامير والمحار والغسالات لتثبيت الأجهزة المعدنية النهائية إلى جسم العازل والبنية الداعمة.
أغطية الارتباط: تستخدم أغطية الارتباط لحماية الارتباطات المعدنية من التآكل والتلف ، ويمكن أن تكون مصنوعة من البلاستيك أو مواد أخرى.

5الميزات الإضافية: اعتمادا على التطبيق المحدد، يمكن تصميم العازلات الكهربائية عالية الجهد من الخزف مع ميزات إضافية مثل الحواجز العازلة، والشرائح القوس،ومفاتيح الأرض لتحسين أدائها وسلامتها.

العملية:

1عندما يكون العازل الكهربائي لـ HV في الموقف المغلق ، تكون جهات اتصال العازل في اتصال مع بعضها البعض ، مما يسمح لتدفق التيار من خلال الدائرة.يتم إغلاق العازل الكهربائي HV عن طريق تشغيل العازل يدويًا أو عن بعد، اعتمادا على نوع عازل كهربائي HV.
2ليعزل قسم من نظام الطاقة، يجب فتح العزل الكهربائي HV.يتم ذلك عادة عن طريق تشغيل العزل يدويا أو عن بعد لفصل الاتصالات وقطع تدفق التيار من خلال الدائرة.
3بمجرد فتح عازل الكهرباء HV ، يتم عزل قسم نظام الطاقة المرتبط بالعازل عن بقية النظام.هذا يسمح للعمل الصيانة أو إصلاح ليتم بأمان على الدائرة المعزولة.
4عند الانتهاء من أعمال الصيانة أو الإصلاح، يمكن إغلاق العازل الكهربائي لـ HV لاستعادة الطاقة إلى الدائرة المعزولة.يتم ذلك عن طريق يدويا أو عن بعد تشغيل العزل لربط جهات الاتصال واستعادة تدفق التيار من خلال الدائرة.

الحالة:

1الارتفاع لا يتجاوز 1000 متر

2درجة حرارة الهواء المحيطة: الحد الأقصى + 40'C ؛ الحد الأدنى:المنطقة العامة -30'C ، باراموس -40'C ؛

3.ضغط الرياح لا يتجاوز 700Pa. ((يتوافق مع سرعة الرياح 34m / s)

4. إن شدة الزلزال لا تتجاوز 8 درجات

5.وضع العمل بدون اهتزازات عنيفة متكررة

6يجب أن يبقى موقع تركيب عازل من النوع العادي بعيدًا عن الغازات والدخان والترسبات الكيميائية

والمواد المتفجرة والمتآكلة الأخرى التي تؤثر بشكل خطير على عزل وقدرة توصيل العزل

7.المعزلات ضد التلوث نوع ينطبق على منطقة التوصيل القذرة الشديدة، ومع ذلك، يجب أن لا يكون أي مواد متفجرة والمواد التي تسبب الحريق
