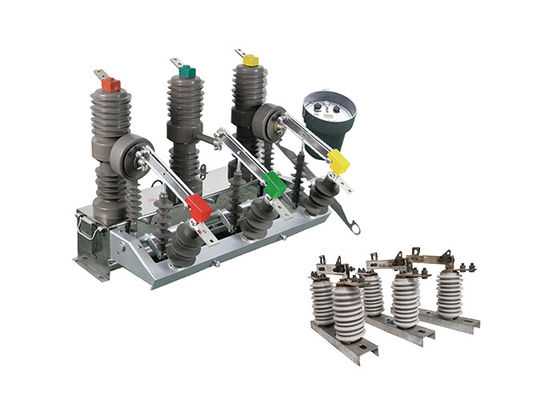

الحد الذكي للقطاع الكهربائي مع جهاز تحكم متطابق مع مفتاح العصا يدعم الاتصال

الحد الذكي للقطاع الكهربائي مع جهاز تحكم متطابق مع مفتاح العصا يدعم الاتصال

وصف المنتج:

المقطع الكهربائي الذكي للحدود من سلسلة ZW32 هو معدات توزيع في الهواء الطلق ذات الجهد المسموح به من 12kV والتيار المتبادل ثلاثي المراحل من 50Hz.يستخدم أساسا لفتح وإغلاق تيار الحمل، التيار الزائد والتيار الدائرة القصيرة في نظام الطاقة. انها مناسبة لحماية والتحكم في نظام توزيع الطاقة من محطات فرعية والمؤسسات الصناعية والتعدين،وكذلك الأماكن التي يتم فيها تشغيل شبكة الكهرباء الريفية بشكل متكرر. المقطع له خصائص الحجم الصغير ، والوزن الخفيف ، ومكافحة التكثيف ، والصيانة المجانية وهلم جرا. يمكنه التكيف مع ظروف الطقس القاسية والبيئة القذرة.

GW9-10 هو نوع من المفاتيح الكهربائية المستخدمة لعزل قسم من خطوط نقل الطاقة الجوية للصيانة أو الإصلاح.يستخدم عادة في الأنظمة الكهربائية عالية الجهد، مثل تلك التي تستخدمها شركات الطاقة لنقل الكهرباء على مسافات طويلة.

يتم تركيب المفتاح على هيكل فوقي ، مثل برج أو عمود نقل ، ومصمم لتحمل الظروف البيئية القاسية التي تواجه في الأنظمة الكهربائية في الهواء الطلق.يحتوي على عمودي، أو تحركاً صعوداً وهبوطاً لتشغيل أو إيقاف اتصالات التبديل، والتي عادة ما تكون مصنوعة من النحاس أو مواد موصلة أخرى.

تم تصميم مفتاح العصا لتوفر انقطاعًا مرئيًا في خط النقل ، مما يسمح لعامل الصيانة بالعمل بأمان على الخط دون خطر التعرض للصعق الكهربائي أو تلف المعدات.غالبا ما تستخدم مع أجهزة السلامة الأخرى، مثل مفاتيح التربة و أجهزة إيقاف الضغط الكهربائي، لحماية النظام الكهربائي والناس الذين يعملون عليه.

التأثير المزدوج للاستخدام عندما يمكن استخدام عازل GW9-10 سلسلة مع مفاتيح الدوائر الفراغ.

مقدمة التحكم:

يدعم جهاز التحكم الاتصال عبر واجهة 485/232 ، مما يسمح بالرصد والتحكم عن بعد. يمكن أيضًا التواصل عبر الألياف الضوئية أو الاتصالات اللاسلكية.
عندما يتم الكشف عن مفتاح ثقيل ، يساعد الجهاز تلقائيًا في تسريع عملية التشغيل في حالة وجود عطل دائم. هذه الميزة تساعد على حماية النظام من الضرر في مثل هذه الحالات.
إغلاق وإعادة إغلاق عن بعد / يدوي: المستخدم لديه خيار إغلاق وإعادة إغلاق الدائرة عن بعد أو يدويا.إذا نسي المستخدم إزالة مفتاح الأرض عند استعادة الطاقة بعد إصلاح خط، يمكن للجهاز تسريع عملية التشغيل لضمان السلامة.
يسمح بتعديل ثلاثة أوقات تأخير إعادة الإغلاق. توفر هذه الميزة المرونة في تحديد التأخير المناسب قبل إعادة إغلاق الدائرة بعد عطل.
تتضمن دائرة إغلاق القفز في جهاز التحكم تصميمًا لمكافحة سوء التشغيل. وتشمل وظيفة مكافحة القفز لمنع الإغلاق غير المقصود للدائرة.
يمكن للمتحكم التمييز بين الأخطاء داخل المنطقة وخارج المنطقة بناءً على التيار الصفري.هذه القدرة تساعد على تحديد موقع الأخطاء وتمكن من استكشاف المشاكل والصيانة أكثر استهدافا.
الوقاية من سوء التشغيل: تم تصميم مفتاح التحكم عن بعد لمنع سوء التشغيل. هذه الميزة التصميمية تضمن أن لا يتم تشغيل المفتاح عن طريق الخطأ،مما يقلل من خطر الإجراءات غير المقصودة.

الخصائص:

1الجهد والتيار المسموح به: تم تصميم مفك الدوائر للأنظمة الثلاثية المراحل المتغيرة مع الجهد المسموح به مناسبة لمعدات التوزيع في الهواء الطلق.يعمل على تردد 50 هرتز ولديه نطاق التيار القياسي من 630A إلى 1250Aهذا التصنيف الأعلى للتيار يجعله مناسبًا للتطبيقات التي تنطوي على أحمال طاقة أعلى.

2القدرة على الدور القصير: يحتوي مفكّك الدوائر على تصنيف كبير لتيار الدور القصير يبلغ 20kA. وهذا يعني أنه يمكن أن يقاطع وتتعامل بفعالية مع تيارات الخطأ تصل إلى 20،000 آمبر،توفير حماية موثوقة ضد الدوائر القصيرة والحد من الأضرار المحتملة للنظام الكهربائي.

3حماية النظام والتحكم: الغرض الرئيسي من هذا المقطع هو حماية والتحكم في النظام الكهربائي.وهي مصممة لقطع تدفق التيار خلال ظروف التيار الزائدمن خلال قطع التيار، فإنه يساعد على منع تلف المعدات وضمان سلامة النظام.

4التطبيق في الهواء الطلق: تم تصميم هذا مفك الدوائر خصيصًا للاستخدام في الهواء الطلق ، مما يجعله مناسبًا للتطبيقات في مختلف أنظمة التوزيع في الهواء الطلق.بناءها القوي و غطاءها الوقائي يسمح لها بمقاومة العوامل البيئية مثل الظروف الجويةوالغبار والرطوبة

5التطبيقات الصناعية والتعدين: مفك الدوائر مناسبة بشكل جيد للمؤسسات الصناعية والتعدينية حيث توزيع الطاقة الموثوق به وكفاءة أمر حاسم.تصميمه القوي والقوي يجعله مناسبًا للتعامل مع متطلبات الطاقة للآلات الثقيلة والمعدات الشائعة في العمليات الصناعية والتعدينية.

6بيئات التشغيل الريفية والمتكررة: من السهل تثبيت و تشغيل مفكّل الدوائر، مما يجعله مناسبًا للمناطق الريفية والمواقع التي تتطلب تشغيلًا متكررًا.تصميمه سهل الاستخدام وأدائه الموثوق به يضمن التشغيل السلس والصيانة حتى في البيئات الصعبة.

الميزة:

1التصميم المدمج: تم تصميم مفكّك الدوائر الفراغية ZW32-12 بحجم صغير، مما يسمح باستخدام الفضاء بكفاءة في المنشآت الكهربائية.تصميمه المدمج يجعله مناسبًا للتركيبات حيث المساحة محدودة، مثل في محطات فرعية صغيرة أو غرف أجهزة التوزيع.

2البناء الخفيف: يتم بناء مفكّك الدوائر ZW32-12 باستخدام مواد خفيفة الوزن، مما يقلل من وزنه الإجمالي. هذا البناء الخفيف يسهل التعامل معه، ونقله.,وتثبيت، وتقليل الجهد البدني المطلوب خلال إجراءات التثبيت والصيانة.

3التشغيل الخالي من الصيانة: تم تصميم مفصل الدوائر الفراغية ZW32-12 للعمل الخالي من الصيانة.التي لا تتطلب صيانة منتظمة أو استبدال وسائل إطفاء القوسهذه الميزة تقلل من الحاجة إلى أنشطة الصيانة الروتينية، وتوفير الوقت والموارد.

4تدابير مكافحة التكثيف: يحتوي مفكّك الدوائر ZW32-12 على تدابير مكافحة التكثيف لمنع تراكم الرطوبة والتكثيف داخل المعدات.قد تشمل هذه التدابير استخدام مواد مقاومة للرطوبةتقنيات الختم وأنظمة التهوية لضمان التشغيل الموثوق به حتى في البيئات الرطبة.

5المقاومة للظروف الجوية السيئة والبيئات القذرة: تم تصميم مفك الدوائر ZW32-12 لمقاومة الظروف الجوية السيئة والبيئات القذرة.تم بناؤه بمواد قوية ومستحضرات واقية تمنح مقاومة للرطوبةهذا يضمن موثوقية و أداء مفك الدوائر ، حتى في بيئات خارجية صعبة أو صناعية.

الهيكل

1.مفتاح الحمل عالي الجهد المثبت على العمود مع غرفة إطفاء قوس الفراغ لديه أداء كسر مستقر وموثوق به.بدون صيانة، حجم صغير، خفيف الوزن، ومدة خدمة طويلة.

2.مفتاح الحمل يتبنى هيكل مغلق بالكامل مع أداء سد جيد، والرطوبة والقدرات الوقاية من الندى، ومناسبة للاستخدام في المناطق عالية درجة الحرارة والرطوبة.

3يمكن تشغيل مفتاح الحمولة يدوياً أو كهربائياً لفتحها وإغلاقها ، ويمكن التحكم بها عن بعد.

4آلية التشغيل مبتكرة وبسيطة وموثوقة في العمل، ومدمجة في الحجم، ولها عمر ميكانيكي يصل إلى 10،000 عملية. محرك تخزين الطاقة هو محرك مغناطيس دائم DC،ويمكن اختيار مستوى الجهد من -220V، 110 فولت، 48 فولت، أو 24 فولت.

المعلم التقني:

ZW32-12

GW9-10
