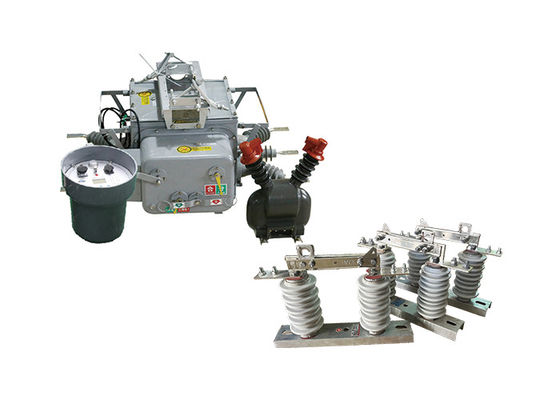

ثلاثة مراحل قوية تحديد الحد من الحمل المفتاح زوج مع التحكم سهلة التشغيل مع فولت عالية قطع المفتاح
وصف المنتج:
ZW20-12 ((F) مفتاح الحد من الحمل مناسب لخطوط توزيع 10kV مع AC ثلاثي المراحل 50Hz.
يتكون من ZW20-12 خارجية عالية الجهد AC مفك الكتلة الفراغية، وحدة التحكم القسمية، جهاز الكمبيوتر المحمول PDA، ومكونات أخرى.التوصيلات الكهربائية تتم عن طريق سدادات الطائرات وكابلات التحكم المغلقة في الخارج.
لديها وظائف الكشف عن الأخطاء، والتحكم في الحماية، والاتصالات.يمكن أن تفصل تلقائيًا قسم الخطأ واستعادة الطاقة إلى القسم السليم في وقت قصير جدًا بعد حدوث خطأكما أنه يتيح مراقبة متعددة الوظائف، استفسار المعلومات من معدات النظام،عرض على الإنترنت لمعلومات المستخدمين وحالة الصيانة لنظام المعلومات الجغرافية لنظام التوزيعيمثل مرحلة متقدمة من أوتوماتيكية التوزيع بمساعدة الكمبيوتر
مفتاح انقطاع الجهد العالي GW9-10 هو نوع من الأجهزة المحمولة المستخدمة لعزل وتعليق خطوط التوزيع الكهربائية لأغراض الصيانة أو الإصلاح أو الطوارئ.انها أداة متعددة الاستخدامات يمكن استخدامها في مجموعة متنوعة من التطبيقات، بما في ذلك خطوط التوزيع الجوية والمحطات الفرعية والمرافق الصناعية.
مُصمّم مفتاح قطع التيار العالي ليتم تشغيله بواسطة شخص واحد، مما يسهل الاستخدام والمناورة.يمكن تمديدها للوصول إلى المعدات الكهربائية، ومجموعة من المرفقات القابلة للتبادل ، والتي تسمح للمستخدم بتنفيذ مجموعة متنوعة من المهام ، مثل فتح أو إغلاق المفاتيح وخطوط التربة.
تم تصميم مفتاح فصل الجهد العالي لتوفير انقطاع مرئي في الدائرة الكهربائية ، مما يساعد على الحماية من الاتصال العرضي مع المعدات المشحونة بالطاقة.كما صممت لتحمل ظروف بيئية قاسية، مثل الرياح القوية والمطر والثلوج، مما يجعلها مناسبة للاستخدام في البيئات الخارجية.
التأثير المزدوج للاستخدام عندما يمكن استخدام عازل GW9-10 سلسلة مع مفاتيح الدوائر الفراغ.
خصائص جهاز التحكم:
1مع 485 / 232 واجهة الاتصال، أو من خلال الألياف الضوئية، الرصد عن بعد لاسلكي؛ وظيفة التسارع بعد إعادة إغلاق: عندما يكون المفتاح ثقيل
2. في حالة فشل دائم ، تسريع التسارع التلقائي
3التحكم عن بعد / إغلاق يدوي لتسريع الرحلة، وقفل إعادة إغلاق: المستخدم إصلاح خط بعد الطاقة، إذا نسيت إزالة مفتاح الأرض
يجب تسريع التشويش
3يمكن ضبط وقت تأخير إعادة الإغلاق الثلاثة
تتبنى الدائرة التي تغلق الزحام تصميم مكافحة سوء التشغيل ، ولديها وظيفة مكافحة الزحام.
4التيار الصفري يمكن أن يميز الأخطاء داخل المنطقة من الأخطاء خارج المنطقة.
5مفتاح التحكم عن بعد مصمم لمنع سوء التشغيل
التطبيق:
1عمليات التعدين: يستخدم مفتاح ZW20 في عمليات التعدين للسيطرة على وتأمين المعدات الكهربائية وشبكات توزيع الطاقة في المناجم الجوفية والجوفية.
2مراكز البيانات: يتم استخدام المفتاح في مراكز البيانات لضمان توزيع الطاقة الموثوق به وحماية البنية التحتية الحيوية لتكنولوجيا المعلومات.يسمح بتبديل الحمل بكفاءة والحماية ضد الأخطاء الكهربائية.
3صناعة النفط والغاز: يجد مفتاح ZW20 تطبيقًا في صناعة النفط والغاز للسيطرة على المعدات الكهربائية وحمايتها في المصافي وأنابيب الأنابيب والمنصات البحرية.
4مشاريع البنية التحتية: يستخدم المفتاح في مشاريع البنية التحتية المختلفة ، مثل المطارات والموانئ البحرية والملاعب ، لتوزيع الطاقة والحماية الموثوقة.
5منشآت معالجة المياه والمياه الصالحة للاستخدام: يتم استخدام مفتاح ZW20 في منشآت معالجة المياه والمياه الصالحة للاستخدام للتحكم في المعدات الكهربائية في محطات الضخ ومحطات المعالجة وحمايتها.وشبكات التوزيع.
الحالة:
1الارتفاع: 2000 متر
2درجة حرارة البيئة:في الهواء الطلق -30 درجة مئوية ~ + 55 درجة مئوية
أعلى درجة حرارة سنوية متوسطة هي 20 درجة مئوية
درجة الحرارة اليومية العليا هي 30 درجة مئوية
3الرطوبة النسبية: 95% ((25 درجة مئوية)
4القدرة الزلزالية: تسارع سطح الأرض 0.3g
تسارع عمودي في الأرض 0.15g
أثناء العمل لثلاث موجات الصين
عامل السلامة 167
5.شدة الزلزال: 7 درجات
6الحد الأقصى للفارق اليومي في درجة الحرارة: 25 درجة مئوية
7مكان التثبيت: في الهواء الطلق، خط هوائي 10kv نقطة تحديد مسؤولية المستخدم
8طريقة التأرجح: النقطة المحايدة لا تلمس ، وتأرجح لفائف قوس القمع وتأرجح مقاومة منخفضة
المعلمات التقنية:
ZW20-12 ((F)
| رقم التسلسل | المعلم | الوحدة | البيانات | ||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | ||||||||
| 2 | مستوى عزل الكسر | تواتر العمل ((اختبار الجاف / اختبار رطب) | 48 | ||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | ||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | |||||||
| الاختبار الرطب | 34 | ||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | ||||||||||
| 4 | التيار المسموح به | أ | 630، 1250 | ||||||||
| 5 | التيار الاسمي لقطع الدائرة القصيرة | kA | 16، 20، 25 | ||||||||
| 6 | أوقات كسر التيار القصير القياسي | أوقات | 30 | ||||||||
| 7 | التيار المقاوم لفترة قصيرة | kA | 16، 20، 25 | ||||||||
| 8 | مدة الدوران القصير الاسمية | S | 4 | ||||||||
| 9 | التيار القياسي لإغلاق الدائرة القصيرة (الذروة) | kA | 40، 50 ، 63 | ||||||||
| 10 | ذروة التصنيف المقاومة للتيار | kA | 40، 50 ، 63 | ||||||||
| 11 | العمر الميكانيكي | أوقات | أكثر من 1000 | ||||||||
| 12 | التيار المسموح به لفتح | 10000 | |||||||||
| 13 | الوزن الصافي | كيلوغرام | 180 | ||||||||
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
