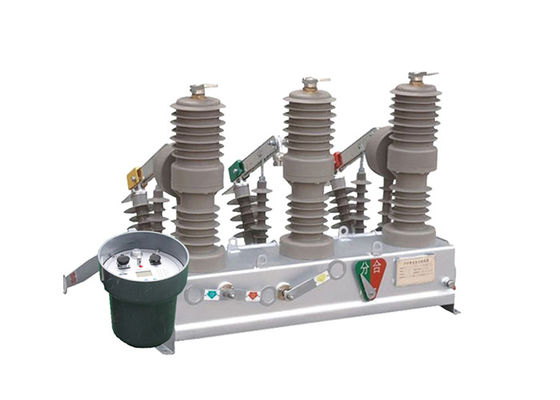

عازل إعادة التشغيل التلقائي مقطوعة كهربائية عالية الجهد 630A مفكّك الدائرة الفراغية مع مراقب ذكي
وصف المنتج:
تم تصميم ZW32-12 ((F) المقطوعة الكهربائية ذات الإعادة التلقائية خصيصًا للبيئات الخارجية.مما يسمح لها بمقاومة مختلف الظروف الجوية القاسية مثل المطر، الرطوبة، والدرجات الحرارية القصوى. وهذا يضمن التشغيل الموثوق به وطول العمر في المنشآت الخارجية.
قادرة على كسر وإغلاق تيارات الحمل بشكل فعال ، وتيارات الإفراط في الحمل ، وتيارات الدائرة القصيرة في الأنظمة الإلكترونية.ضمان السلامة والعمل السليم للنظام الكهربائي.
بالإضافة إلى المحطات الفرعية ، يجد مقطع الدوائر الفراغ ZW32-12 تطبيقًا واسعًا في المؤسسات الصناعية والتعدينية.أنها توفر حماية موثوقة والتحكم في أنظمة التوزيع من هذه المنشآت، حماية المحركات والمحولات وغيرها من المعدات الكهربائية من التيار الزائد والدائرة القصيرة.هذا يسهم في الحفاظ على إمدادات طاقة مستقرة وآمنة في العمليات الصناعية والتعدينية.
تم تصميمه خصيصًا للتعامل مع العمليات المتكررة في شبكات الكهرباء الريفية. إنه بمثابة مفتاح قسمي ، مما يسمح بتقسيم شبكة الكهرباء بكفاءة. عند تجهيزها بجهاز تحكم,يمكنها من أتمتة شبكة التوزيع، مما يحسن من موثوقية وكفاءة نظام الطاقة الريفية.
مع تثبيت جهاز تحكم، يمكن أن ZW32-12 أوتوماتيكي إعادة إغلاق القسمة الكهربائية ليتم دمجها بسلاسة في عمليات شبكة الكهرباء.و أتمتة شبكة التوزيعتحسين أداء النظام وتسهيل إدارة الطاقة الفعالة.
مقدمة التحكم:
تم تجهيز ZW32-12 ((F) المقطع الكهربائي التلقائي لإعادة الإغلاق بواجهة اتصال 485/232 ، مما يسمح بالاندماج السلس في أنظمة المراقبة.ويمكن أيضا أن تكون متصلة عن طريق الألياف الضوئية أو الاتصالات اللاسلكية للمراقبة عن بعدهذا يسمح بمراقبة حالة و أداء و ظروف الخطأ في الوقت الحقيقي، مما يسهل الصيانة الاستباقية و استكشاف الأخطاء بكفاءة.
في حالة وجود عيب دائم ، فإن ZW32-12 ((F) المقطوعة الكهربائية ذاتية الإعادة تتميز بوظيفة تسريع تلقائي.هذا يعني أنه إذا استمر الخطأ بعد إعادة إغلاق، سيقوم مفك الدوائر تلقائيًا بزيادة السرعة ، مما يوفر حماية محسنة ضد الأخطاء المستمرة وتقليل الأضرار المحتملة للنظام.
يسمح بتعديل وقت تأخير إعادة الإغلاق. توفر هذه الميزة المرونة في تكوين عملية إعادة الإغلاق بناءً على المتطلبات المحددة لنظام الطاقة.وهو يتيح التخصيص لتحسين استجابة النظام إلى سيناريوهات خطأ مختلفة وتحسين موثوقية النظام بشكل عام.
يحتوي ZW32-12 ((F) المقطع الكهربائي التلقائي لإعادة الإغلاق على تصميم مضاد لسوء التشغيل لدوائر إغلاق القفز.هذا التصميم يمنع الإغلاق العرضي أو غير المقصود لقطاع التقطيعبالإضافة إلى ذلك، فإنه يتضمن وظيفة مضادة للقفز، والتي تضمن أن مفك الدوائر يبقى في وضع مغلق مستقرة، والحد من خطر التعثر المفاجئ بسبب العوامل الخارجية.
وهي مجهزة بقدرة على التمييز بين الأخطاء داخل المنطقة وخارج المنطقة باستخدام تحليل التسلسل الصفري للتيار. وهذا يسمح بتمييز الخطأ بدقة،تمكين العزل عن الأخطاء بشكل أسرع وأكثر دقة وتقليل التأثير على نظام الطاقة.
المقطع ZW32-12 يحتوي على مفتاح التحكم عن بعد مع تصميم محدد لمنع سوء التشغيل.هذه الميزة تضمن أن العمليات عن بعد يتم تنفيذها بأمان وتقلل من خطر التعثر العرضي أو الإجراءات غير المقصودة.
التطبيق:
1المحطات الفرعية: تستخدم عادة في المحطات الفرعية الداخلية والخارجية للحماية والتحكم في توزيع الطاقة المتوسطة الجهد.يضمن مقطع الدائرة الفراغ انقطاع موثوق بها من التيارات خطأ، وتيارات الإفراط في الحمل، وتيارات الحمل، حماية معدات المحطة الفرعية.
2المؤسسات الصناعية والتعدين: يتم استخدام مفكك الدوائر الفراغ ZW32-12 في أنظمة توزيع المؤسسات الصناعية والتعدين لحماية المحركات والمحولات ،ومعدات كهربائية أخرى من التيار الزائد والدائرات القصيرةيساعد على الحفاظ على استقرار وسلامة إمدادات الطاقة في هذه المرافق.
3شبكات الكهرباء الريفية: نظرًا لقدرتها على تحمل العمليات المتكررة ، فإن مفصل الدوائر الفراغ مناسب للتطبيق في شبكات الكهرباء الريفية. يمكن استخدامه كمفتاح مقطع ،مما يسمح بتقسيم شبكة الكهرباء بكفاءةبالإضافة إلى ذلك، عندما تكون مجهزة بجهاز تحكم، فإنها تمكن من أتمتة شبكة التوزيع، وتحسين موثوقية وكفاءة نظام الطاقة الريفية.
4المباني التجارية: يتم استخدام مفكّك الدوائر الفراغية أيضًا في المباني التجارية لتوزيع الطاقة وحمايتها.منع تلف المعدات وتقليل وقت التوقف إلى الحد الأدنى.
الهيكل:
يتكون مفتاح وقف الحمل من عمود وقاعدة وتعليقات للتركيب والتثبيت والرفع.
1. عقدة عالية الجهد تحميل مفاتيح كسر مجهزة مع مفارق فراغ لديها أداء كسر مستقرة وموثوقة ، لا خطر الإشتعال والانفجار ، والسلامة ، وخالية من الصيانة ، حجم صغير ،خفيفة الوزن وطويلة العمر، إلخ
الخصائص
2. مفتاح وقف الحمل مغلق بالكامل ، مع ضيق جيد ، مقاومة للرطوبة و dehumidifying. وهو مناسب للاستخدام في المنطقة الساخنة والرطبة.
3يمكن تشغيل إغلاق وفتح مفتاح وقف الحمل يدويًا أو كهربائيًا أو عن بعد.
4آلية التشغيل جديدة، بسيطة وموثوقة، حجم صغير، الحياة الميكانيكية تصل إلى 10،000 مرة، محرك تخزين الطاقة هو محرك مغناطيس دائم DC،مستوى الجهد هو -220V-110V-48V-24V والتي يمكن اختيارها.
الميزة:
1الحجم الصغير: تم تصميم الجهاز مع عامل الشكل المدمج ، مما يسمح بالتركيب بسهولة في بيئات محدودة.حجمها الصغير يجعلها مناسبة للتطبيقات حيث المساحة هو قيود.
2الوزن الخفيف: الجهاز خفيف الوزن، مما يسهل النقل والتركيب.يقلل من العبء المادي أثناء التعامل ويجعل من السهل تركيبها أو دمجها في الأنظمة الحالية.
3خالية من الصيانة: تم تصميم الجهاز ليتطلب الحد الأدنى من الصيانة. تم بناؤه مع مكونات دائمة ومتميزة لضمان الموثوقية على المدى الطويل.الحد من الحاجة إلى عمليات فحص متكررة أو استبدالهذه الميزة توفر الوقت والموارد على أنشطة الصيانة.
4مكافحة التكثيف: يتضمن الجهاز تدابير لمنع التكثيف. ويشمل ميزات حماية مثل الختم أو العزل لتقليل خطر تراكم الرطوبة.هذا يساعد على الحفاظ على أداء مثالي وحماية المكونات الداخلية من الأضرار المحتملة الناجمة عن الرطوبة.
5تتكيف مع الظروف الجوية السيئة والبيئة القذرة: تم تصميم الجهاز ليتحمل الظروف الجوية الصعبة ، مثل درجات الحرارة القصوى والرطوبة أو التعرض للغبار والتراب.صناعته القوية وميزاتها الوقائية تضمن تشغيلها بشكل موثوق به في البيئات الضارة، مما يقلل من خطر حدوث خلل أو تدهور الأداء.
المعلم التقني:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | |||||||||
| 2 | مستوى عزل الكسر | تواتر العمل(الاختبار الجاف / الاختبار الرطب) | 48 | |||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | |||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | ||||||||
| الاختبار الرطب | 34 | |||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | |||||||||||
| 4 | التيار المسموح به | أ | 630 | |||||||||
| 5 | تيار الاستقرار الحراري المسموح به (القيمة الفعلية) | kA | 20 | |||||||||
| 6 | التيار القياسي لقطع الدائرة القصيرة (القيمة الفعلية) | 25 | ||||||||||
| 7 | وقت الاستقرار الحراري المسمى | s | 4 | |||||||||
| 8 | التيار القياسي لإغلاق الدائرة القصيرة ((الذروة) | kA | 63 | |||||||||
| 9 | تيار الاستقرار الديناميكي المسموح به (الحد الأقصى) | |||||||||||
| 10 | العمر الميكانيكي | أوقات | 10000 | |||||||||
| 11 | التيار المسموح به لفتح | 1000 | ||||||||||
| 12 | درجة حرارة الهواء المحيطة | الحرارة العالية | °C | -55 | ||||||||
| أدنى درجة حرارة | +60 | |||||||||||
| فرق الحرارة اليومية القصوى | ك | ≤25 | ||||||||||
| 13 | الارتفاع | م | ≤2500 | |||||||||
| 14 | الرطوبة | متوسط الرطوبة النسبية اليومية | % | ≤95 | ||||||||
| متوسط الرطوبة النسبية الشهرية | ≤90 | |||||||||||
| 15 | القدرة على مقاومة الزلازل | تسارع أفقي | g | 0.25 | ||||||||
| تسارع عمودي على الأرض | 0.125 | |||||||||||
| عامل السلامة | / | 1.67 | ||||||||||
| 16 | سرعة الرياح | م/س | ≤35 | |||||||||
| 17 | سمك الجليد | ملم | ≤20 | |||||||||
