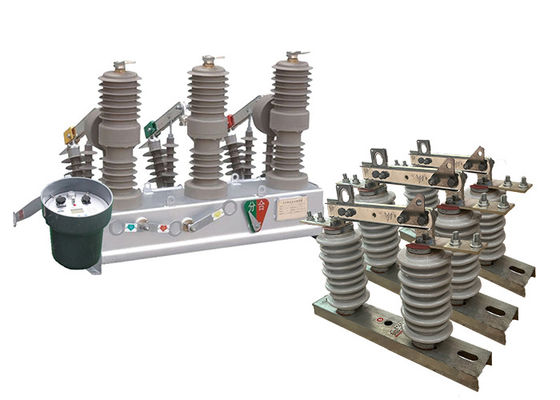

مقسمة كهربائية تحت الأرض مع أجهزة استشعار تسلسل صفر عالية الجهد إعادة ضبط تلقائية
وصف المنتج:
ZW32-12 ((F) القطع الكهربائي الإعادة التثبيت التلقائي هو الجهد المسمى لمعدات التوزيع الخارجي ثلاثية المراحل AC 50HZ ، وتشكل التيار المسمى 630A ~ 1250A ، والتيار القصير 20kA.تستخدم بشكل رئيسي لتحميل التيار،التيار المفرط والقصير الذي يستخدم نظام الكهرباء المقطوعة والمنفصلة.
وهي مناسبة للشركات الصناعية والتعدينية، في حين أن هدفها هو حماية والتحكم في النظام وسهلة لتناسب المناطق الريفية وبعض أماكن التشغيل المتكررة.
العصا المتحركة GW9-10 هي مفتاح كهربائي مصمم لعزل قسم من الشبكة الكهربائية أو النظام من بقية النظام لأغراض الصيانة أو الإصلاح.يستخدم عادة في أنظمة نقل وتوزيع الطاقة عالية الجهد.
تم تصميم المفتاح لفتح وإغلاق في ظل الظروف العادية أو غير العادية، مثل خطأ أو التيار الزائد. عندما يتم فتح المفتاح،إنه يقطع جسدياً قسم النظام عن بقية الشبكةيمنع تدفق الكهرباء إلى هذا الجزء.
عادة ما يتم تصميم مفاتيح فصل الجهد العالي للعمل في فولتات تتراوح بين 600 فولت و 765,000 فولت ، ويمكن تشغيلها يدويًا أو تلقائيًا.يتم تركيبها عادة في محطات فرعية أو على أعمدة الكهرباء، وهي مكون مهم من البنية التحتية لشبكة الكهرباء.
مقدمة المراقب:
1.مع 485 / 232 واجهة الاتصال، أو من خلال الألياف الضوئية، الرصد عن بعد اللاسلكي؛ وظيفة التسارع بعد إعادة إغلاق؛ عندما يكون المفتاح ثقيل،التسارع التلقائي في حالة وجود خطأ دائم;
2إغلاق عن بعد / يدوي لتسريع التشنج ، وإغلاق إعادة الإغلاق: يبعث المستخدم بالطاقة بعد إصلاح الخط ، إذا نسى إزالة مفتاح الأرض ، يجب أن يسرع التشنج.
3يمكن تعديل وقت تأخير إعادة الإغلاق الثلاثة.
4دائرة إغلاق القفز تعتمد تصميم مكافحة سوء التشغيل ولها وظيفة مكافحة القفز.
5التيار الصفري يمكن أن يميز بين الأخطاء داخل المنطقة وخارج المنطقة.
6مفتاح التحكم عن بعد مصمم لمنع سوء التشغيل
التطبيق:
1المحطات الفرعية: تستخدم عادة في المحطات الفرعية الداخلية والخارجية للحماية والتحكم في توزيع الطاقة المتوسطة الجهد.يضمن مقطع الدائرة الفراغ انقطاع موثوق بها من التيارات خطأ، وتيارات الإفراط في الحمل، وتيارات الحمل، حماية معدات المحطة الفرعية.
2المؤسسات الصناعية والتعدين: يتم استخدام مفكك الدوائر الفراغ ZW32-12 في أنظمة توزيع المؤسسات الصناعية والتعدين لحماية المحركات والمحولات ،ومعدات كهربائية أخرى من التيار الزائد والدائرات القصيرةيساعد على الحفاظ على استقرار وسلامة إمدادات الطاقة في هذه المرافق.
3شبكات الكهرباء الريفية: نظرًا لقدرتها على تحمل العمليات المتكررة ، فإن مفصل الدوائر الفراغ مناسب للتطبيق في شبكات الكهرباء الريفية. يمكن استخدامه كمفتاح مقطع ،مما يسمح بتقسيم شبكة الكهرباء بكفاءةبالإضافة إلى ذلك، عندما تكون مجهزة بجهاز تحكم، فإنها تمكن من أتمتة شبكة التوزيع، وتحسين موثوقية وكفاءة نظام الطاقة الريفية.
4المباني التجارية: يتم استخدام مفكّك الدوائر الفراغية أيضًا في المباني التجارية لتوزيع الطاقة وحمايتها.منع تلف المعدات وتقليل وقت التوقف إلى الحد الأدنى.
الهيكل:
يتكون مفتاح وقف الحمل من عمود وقاعدة وتعليقات للتركيب والتثبيت والرفع.
1. عقدة عالية الجهد تحميل مفاتيح كسر مجهزة مع مفارق فراغ لديها أداء كسر مستقرة وموثوقة ، لا خطر الإشتعال والانفجار ، والسلامة ، وخالية من الصيانة ، حجم صغير ،خفيفة الوزن وطويلة العمر، إلخ
الخصائص
2. مفتاح وقف الحمل مغلق بالكامل ، مع ضيق جيد ، مقاومة للرطوبة و dehumidifying. وهو مناسب للاستخدام في المنطقة الساخنة والرطبة.
3يمكن تشغيل إغلاق وفتح مفتاح وقف الحمل يدويًا أو كهربائيًا أو عن بعد.
4آلية التشغيل جديدة، بسيطة وموثوقة، حجم صغير، الحياة الميكانيكية تصل إلى 10،000 مرة، محرك تخزين الطاقة هو محرك مغناطيس دائم DC،مستوى الجهد هو -220V-110V-48V-24V والتي يمكن اختيارها.
الحالة:
1التوافق على ارتفاعات عالية: تم تصميم ZW32-12 القائم على إعادة ضبط القطاعات الكهربائية تلقائيًا للعمل بشكل موثوق في ارتفاعات تصل إلى 2000 متر.تم تصميمه خصيصا لتحمل الظروف البيئية الفريدة المرتبطة مع المنشآت عالية الارتفاعلضمان أدائه وسلامته في مثل هذه الإعدادات.
2نطاق درجة حرارة واسع: يمكن أن يعمل مقسّم القسمات الكهربائي ZW32-12 الذي يتم إعادة تعديله تلقائيًا في نطاق درجة حرارة الهواء المحيط واسع، من -45 °C إلى +40 °C.لقد تم بناؤه للتعامل مع درجات الحرارة القصوى والحفاظ على وظائفه، يوفر حماية موثوقة والتحكم حتى في الظروف المناخية القاسية. علاوة على ذلك، تم تصميمه لاستيعاب الاختلافات الحرارية اليومية تصل إلى 25 درجة مئوية،مواصلة ضمان مدى ملاءمته للبيئات الحرارية الديناميكية.
3مقاومة الرياح: مع سرعة الرياح المحدودة تصل إلى 35 م/ث، يظهر ZW32-12 القائم على إعادة ضبط القسم الكهربائي التلقائي مقاومة الرياح الممتازة.يمكن أن تتحمل الرياح القوية التي عادة ما تحدث في مختلف المنشآت في الهواء الطلق، بما في ذلك المحطات الفرعية وأنظمة توزيع الكهرباء. هذه الميزة تضمن استقرار وموثوقية تشغيل مفك الدوائر ، حتى في ظروف الرياح.
4مقاومة البيئات القاسية: تم تصميم ZW32-12 المقطوعة الكهربائية المعدلة تلقائيًا لتركيبها في بيئات خالية من المواد الكيميائية الخطرة القابلة للاشتعال والانفجار.المواد التآكليةوهي مصنوعة من مواد مقاومة للتآكل ويمكن أن تتحمل الظروف الصعبةضمان طول عمرها وأدائها في البيئات الصناعية أو الخارجية القاسية.
المعلمات التقنية:
ZW32-12
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | |||||||||
| 2 | مستوى عزل الكسر | تواتر العمل(الاختبار الجاف / الاختبار الرطب) | 48 | |||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | |||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | ||||||||
| الاختبار الرطب | 34 | |||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | |||||||||||
| 4 | التيار المسموح به | أ | 630 | |||||||||
| 5 | تيار الاستقرار الحراري المسموح به (القيمة الفعلية) | kA | 20 | |||||||||
| 6 | التيار القياسي لقطع الدائرة القصيرة (القيمة الفعلية) | 25 | ||||||||||
| 7 | وقت الاستقرار الحراري المسمى | s | 4 | |||||||||
| 8 | التيار القياسي لإغلاق الدائرة القصيرة ((الذروة) | kA | 63 | |||||||||
| 9 | تيار الاستقرار الديناميكي المسموح به (الحد الأقصى) | |||||||||||
| 10 | العمر الميكانيكي | أوقات | 10000 | |||||||||
| 11 | التيار المسموح به لفتح | 1000 | ||||||||||
| 12 | درجة حرارة الهواء المحيطة | الحرارة العالية | °C | -55 | ||||||||
| أدنى درجة حرارة | +60 | |||||||||||
| فرق الحرارة اليومية القصوى | ك | ≤25 | ||||||||||
| 13 | الارتفاع | م | ≤2500 | |||||||||
| 14 | الرطوبة | متوسط الرطوبة النسبية اليومية | % | ≤95 | ||||||||
| متوسط الرطوبة النسبية الشهرية | ≤90 | |||||||||||
| 15 | القدرة على مقاومة الزلازل | تسارع أفقي | g | 0.25 | ||||||||
| تسارع عمودي على الأرض | 0.125 | |||||||||||
| عامل السلامة | / | 1.67 | ||||||||||
| 16 | سرعة الرياح | م/س | ≤35 | |||||||||
| 17 | سمك الجليد | ملم | ≤20 | |||||||||
GW9-10
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
