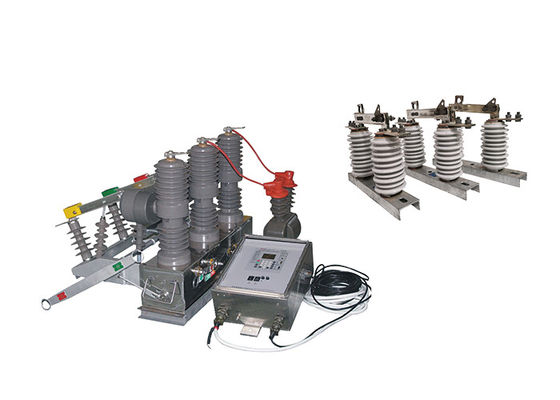

التوزيع في الهواء الطلق HV قطب مثبت مفصل الدوائر مع جهاز تحكم من نظام ذكي مطابقة مع عصا الخطاف في الهواء الطلق
وصف المنتج:
ZW32-12 ((F) مفك الدوائر المثبت على قطب الجهد العالي هو معدات توزيع في الهواء الطلق بجهد اسمي يبلغ 12kV وتردد AC ثلاثي المراحل يبلغ 50Hz.يستخدم أساسا لكسر وإغلاق تيار الحمل، وتيار الإفراط، وتيار الدائرة القصيرة في الأنظمة الإلكترونية. وهو مناسب للحماية والتحكم في محطات الفرعية وأنظمة توزيع المؤسسات الصناعية والتعدينية،وكذلك للعمليات المتكررة في شبكات الكهرباء الريفيةويمكن أيضا أن تستخدم كمفتاح قسمية لتشغيل شبكة الكهرباء. مع تركيب جهاز تحكم،ZW32-12 إعادة إغلاق تلقائي المقطع الكهربائي يمكن دمجها بسلاسة في عمليات شبكة الكهرباءيمكنها من مراقبة الشبكة عن بعد والتحكم فيها وتشغيلها تلقائيًا، مما يضمن تحسين أداء النظام وتسهيل إدارة الطاقة بكفاءة.
عصا الخطاف التي تعمل بواسطة GW9-10 هي نوع من المفتاحات الكهربائية المستخدمة لعزل قسم من خط نقل الطاقة الجوي للصيانة أو الإصلاح.يستخدم عادة في الأنظمة الكهربائية عالية الجهد، مثل تلك التي تستخدمها شركات الطاقة لنقل الكهرباء على مسافات طويلة.
يتم تثبيت عصا الخطاف على هيكل فوقي ، مثل برج أو عمود نقل ، ومصممة لتحمل الظروف البيئية القاسية التي تواجه في الأنظمة الكهربائية في الهواء الطلق.يحتوي على عمودي، أو تحركاً صعوداً وهبوطاً لتشغيل أو إيقاف اتصالات التبديل، والتي عادة ما تكون مصنوعة من النحاس أو مواد موصلة أخرى.
تم تصميم عصا الخطاف لتوفير كسر مرئي في خط النقل ، مما يسمح للعاملين في الصيانة بالعمل بأمان على الخط دون خطر الإصابة بالكهرباء أو تلف المعدات.غالبا ما تستخدم مع أجهزة السلامة الأخرى، مثل مفاتيح التربة و أجهزة إيقاف الضغط الكهربائي، لحماية النظام الكهربائي والناس الذين يعملون عليه.
مقدمة التحكم:
يدعم جهاز التحكم الاتصال عبر واجهة 485/232 ، مما يسمح بالرصد والتحكم عن بعد. يمكن أيضًا التواصل عبر الألياف الضوئية أو الاتصالات اللاسلكية.
عندما يتم الكشف عن مفتاح ثقيل ، يساعد الجهاز تلقائيًا في تسريع عملية التشغيل في حالة وجود عطل دائم. هذه الميزة تساعد على حماية النظام من الضرر في مثل هذه الحالات.
إغلاق وإعادة إغلاق عن بعد / يدوي: المستخدم لديه خيار إغلاق وإعادة إغلاق الدائرة عن بعد أو يدويا.إذا نسي المستخدم إزالة مفتاح الأرض عند استعادة الطاقة بعد إصلاح خط، يمكن للجهاز تسريع عملية التشغيل لضمان السلامة.
يسمح بتعديل ثلاثة أوقات تأخير إعادة الإغلاق. توفر هذه الميزة المرونة في تحديد التأخير المناسب قبل إعادة إغلاق الدائرة بعد عطل.
تتضمن دائرة إغلاق القفز في جهاز التحكم تصميمًا لمكافحة سوء التشغيل. وتشمل وظيفة مكافحة القفز لمنع الإغلاق غير المقصود للدائرة.
يمكن للمتحكم التمييز بين الأخطاء داخل المنطقة وخارج المنطقة بناءً على التيار الصفري.هذه القدرة تساعد على تحديد موقع الأخطاء وتمكن من استكشاف المشاكل والصيانة أكثر استهدافا.
الوقاية من سوء التشغيل: تم تصميم مفتاح التحكم عن بعد لمنع سوء التشغيل. هذه الميزة التصميمية تضمن أن لا يتم تشغيل المفتاح عن طريق الخطأ،مما يقلل من خطر الإجراءات غير المقصودة.
التطبيق:
1أنظمة توزيع الكهرباء: يمكن استخدام مقطع الدوائر في شبكات توزيع الكهرباء ، بما في ذلك المحطات الفرعية وأجهزة التبديل وألواح التوزيع.ميزات التحكم الذكية توفر قدرات مراقبة وحماية محسنة، مما يسمح بتشغيل فعال وموثوق به لنظام التوزيع.
2المنشآت الصناعية: مفك الدوائر مناسب لحماية المعدات والآلات الكهربائية في البيئات الصناعية. يمكن استخدامه في مراكز التحكم في المحركات، لوحات التحكم،وأنظمة أتمتة العمليات، وضمان السلامة والتشغيل دون انقطاع للعمليات الصناعية الحيوية.
3أنظمة الطاقة المتجددة: يعد مفكّك الدوائر مناسبًا للاستخدام في أنظمة الطاقة المتجددة، مثل محطات الطاقة الشمسية ومزارع الرياح. إنه يوفر اكتشافًا دقيقًا للخطأ وتشغيلًا سريعًا،ضمان حماية معدات الطاقة المتجددة الحساسة ومنع الأضرار الناجمة عن الحمل الزائد أو الأخطاء.
4مراكز البيانات: تتطلب مراكز البيانات حماية دائرة موثوقة للغاية ومتجاوبة لحماية البنية التحتية الحيوية لتكنولوجيا المعلومات.يمكن استخدام مفكّك الدوائر المغناطيسية الدائمة الذكية في وحدات توزيع الطاقة في مركز البيانات واللوحات الكهربائية، وتقدم مراقبة متقدمة، والكشف السريع عن الأخطاء، وإدارة الطاقة الأمثل.
5محطات شحن المركبات الكهربائية: مع زيادة اعتماد المركبات الكهربائية (EVs) ، يمكن استخدام مقطع الدائرة المغناطيسي الدائم الذكي في محطات شحن المركبات الكهربائية.يوفر حماية سريعة ودقيقة ضد التيار الزائد والدائرة المختصرة، ضمان عمليات الشحن الآمنة والموثوقة.
6أنظمة إدارة الطاقة: ميزات التحكم الذكية لقطع الدوائر تجعلها متوافقة مع أنظمة إدارة الطاقة.ويمكن دمجها في المنازل الذكية أو أنظمة أتمتة المباني لتحسين استهلاك الطاقة، مراقبة المعلمات الكهربائية، وتمكين إزالة الحمل أو وظائف استجابة الطلب.
الخصائص:
1مقطع دائرة فراغ عالي الجهد: يعتمد على تكنولوجيا إطفاء قوس فراغ وله أداء إيقاف جيد وقدرة قوية على إطفاء القوس. يمكن أن يقطع تيارات الحمل بشكل موثوق به ،التيارات المفرطة، والتيارات الدائرة القصيرة.
2التصميم الخارجي: وهو مناسب للبيئات الخارجية وله مقاومة جيدة للطقس وأداء حماية ، مما يسمح له بالعمل بشكل طبيعي في ظل ظروف الطقس القاسية المختلفة.
3الجهد والوتيرة المسموح بها: مناسبة لأنظمة التوزيع ذات الجهد المسموح به من 12kV وتردد AC ثلاثي المراحل من 50Hz ، وتلبية متطلبات الطاقة المقابلة.
4وظيفة الحماية والتحكم: يستخدم أساسا لحماية الحمل والتحكم في المحطات الفرعية وأنظمة التوزيع في المؤسسات الصناعية والتعدينية.يمكن أن تحمي بشكل فعال التشغيل الآمن لمعدات الطاقة والأنظمة.
5تطبيق شبكات الكهرباء الريفية: بسبب التشغيل المتكرر في شبكات الكهرباء الريفية،هذا المقطع يستخدم على نطاق واسع ويمكن استخدامه كمفتاح قسمي ولتشغيل شبكة التوزيع الآلية في شبكات الطاقة الريفية.
الحالة:
1ارتفاع لا يزيد عن 2000 متر.
2درجة حرارة الهواء المحيطة: -45 درجة مئوية ~ + 40 درجة مئوية ، الفرق في درجة الحرارة اليومية: 25 درجة مئوية
3سرعة الرياح لا تزيد عن 35 متر في الثانية
4لا يوجد أماكن قابلة للاشتعال والانفجار والتهابات الكيميائية الخطرة والاهتزازات العنيفة.
المعلم التقني:
ZW32-12
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | |||||||||
| 2 | مستوى عزل الكسر | تواتر العمل(الاختبار الجاف / الاختبار الرطب) | 48 | |||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | |||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | ||||||||
| الاختبار الرطب | 34 | |||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | |||||||||||
| 4 | التيار المسموح به | أ | 630 | |||||||||
| 5 | تيار الاستقرار الحراري المسموح به (القيمة الفعلية) | kA | 20 | |||||||||
| 6 | التيار القياسي لقطع الدائرة القصيرة (القيمة الفعلية) | 25 | ||||||||||
| 7 | وقت الاستقرار الحراري المسمى | s | 4 | |||||||||
| 8 | التيار القياسي لإغلاق الدائرة القصيرة ((الذروة) | kA | 63 | |||||||||
| 9 | تيار الاستقرار الديناميكي المسموح به (الحد الأقصى) | |||||||||||
| 10 | العمر الميكانيكي | أوقات | 10000 | |||||||||
| 11 | التيار المسموح به لفتح | 1000 | ||||||||||
| 12 | درجة حرارة الهواء المحيطة | الحرارة العالية | °C | -55 | ||||||||
| أدنى درجة حرارة | +60 | |||||||||||
| فرق الحرارة اليومية القصوى | ك | ≤25 | ||||||||||
| 13 | الارتفاع | م | ≤2500 | |||||||||
| 14 | الرطوبة | متوسط الرطوبة النسبية اليومية | % | ≤95 | ||||||||
| متوسط الرطوبة النسبية الشهرية | ≤90 | |||||||||||
| 15 | القدرة على مقاومة الزلازل | تسارع أفقي | g | 0.25 | ||||||||
| تسارع عمودي على الأرض | 0.125 | |||||||||||
| عامل السلامة | / | 1.67 | ||||||||||
| 16 | سرعة الرياح | م/س | ≤35 | |||||||||
| 17 | سمك الجليد | ملم | ≤20 | |||||||||
GW9-10
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
