630A 700Pa 3000m ارتفاع لحماية المحطة الفرعية الكهربائية
وصف المنتج:

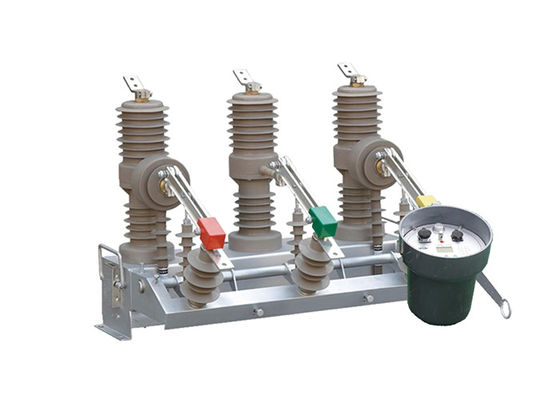

مفك الدوائر المثبت على القطب ZW32-12 هو معدات توزيع قوية مصممة للتطبيقات الخارجية. يعمل عند فولتة مقياسية تبلغ 12 كيلو فولت وتردد التيار المتردد ثلاثي المراحل يبلغ 50 هرتز.يتم استخدام هذا المقطع في المقام الأول لقطع وإغلاق تيار الحمل، وتيار الإفراط، وتيار الدائرة القصيرة داخل الأنظمة الإلكترونية.
إحدى المزايا الرئيسية لقطع الدوائر ZW32-12 هي تنوعها. وهي تستخدم على نطاق واسع في بيئات مختلفة ، بما في ذلك المحطات الفرعية ، وأنظمة توزيع المؤسسات الصناعية والتعدينية ،وشبكات الطاقة الريفيةهذا يجعلها خيار مناسب لمجموعة واسعة من تطبيقات الحماية والتحكم.
بالإضافة إلى ذلك، يمكن أن يعمل مقطع ZW32-12 كمفتاح قسمي، مما يسمح بتشغيل شبكة الكهرباء بكفاءة.يمكن عزل أقسام محددة من شبكة التوزيع لأغراض الصيانة أو معالجة الأخطاء.
لتعزيز وظائفها بشكل أكبر، يمكن دمج مفكّك الدوائر ZW32-12 مع جهاز تحكم.تسهيل التحكم عن بعد، ومراقبة، وتشغيل الآلي للقطارات. هذه الميزة تساهم في الكفاءة العامة وموثوقية شبكة التوزيع.
الميزة:
1الصمود الميكانيكي: يجب تصميم مفكّك الدوائر ليتحمل عددًا معينًا من العمليات الميكانيكية. يمكن تحديد هذا كعدد من دورات التشغيل ، مثل 10،000 أو 20 ،000 عمليات ميكانيكية، قبل أن تتطلب الصيانة أو استبدال المكونات الرئيسية.
2الصمود الكهربائي: يجب أن يكون لقطاع التقطيع صمود كهربائي محدد، مما يشير إلى عدد العمليات الكهربائية التي يمكن أن تؤديها بشكل موثوق.وهذا يشمل القدرة على مقاطعة تيارات الخطأ وتيارات الحمل دون تدهور في الأداءيتم تقديم قيم الصمود الكهربائي عادةً من حيث عدد العمليات أو تقييمات التيار الكهربائي لقطع الدائرة القصيرة.
3تصنيف التيار الدائري القصير (SCCR): يجب أن يحتوي مفكّك الدوائر على تصنيف التيار الدائري القصير المحدد، مما يشير إلى الحد الأقصى لتيار الخطأ المحتمل الذي يمكن أن يقطعه بأمان.هذا التصنيف يضمن أن مفك الدوائر يمكن أن تتعامل مع ظروف خطأ دون تجاوز حدود التصميم.
4مستوى العزل: يجب أن يكون لقطاع التقطيع مستويات عزل مناسبة لتحمل ضغوط الجهد التي يتعرض لها.وهذا يشمل تنسيق العزل وفقا للمعايير الدولية، مثل IEC 62271-100 أو ما يعادلها.
5حماية الغطاء: يجب أن توفر غطاء مفصل الدوائر حماية كافية ضد التأثيرات الخارجية، مثل الأجسام الصلبة والغبار والماء والعوامل البيئية الأخرى.يجب أن يكون لديه تصنيف محدد لحماية الدخول (IP)، مما يشير إلى مقاومة دخولها لأجسام غريبة والماء.
6القوة الميكانيكية: يجب أن يكون مفكك الدوائر قويًا ميكانيكيًا لتحمل النقل والتركيب وظروف التشغيل العادية. يجب أن يتم تصميمه ليقاوم الإجهادات الميكانيكية,الاهتزازات والصدمات
7مقاومة التآكل: نظرًا لأنه مفكّك دائرة خارجي، يجب تصميمه لمقاومة التآكل. ويمكن تحقيق ذلك من خلال استخدام المواد المناسبة، الطلاء،والمعالجات التي توفر الحماية من عوامل التآكل البيئي.
5المقاومة للأشعة فوق البنفسجية: لمقاومة التعرض لأشعة الشمسيجب أن يكون لخزان ومواد مفكّك الدوائر خصائص مقاومة للأشعة فوق البنفسجية لمنع التدهور أو تغير اللون بسبب التعرض لليوم لفترة طويلة.
الخصائص:
1مقطع دائرة فراغ عالي الجهد: يعتمد على تكنولوجيا إطفاء قوس فراغ وله أداء إيقاف جيد وقدرة قوية على إطفاء القوس. يمكن أن يقطع تيارات الحمل بشكل موثوق به ،التيارات المفرطة، والتيارات الدائرة القصيرة.
2التصميم الخارجي: وهو مناسب للبيئات الخارجية وله مقاومة جيدة للطقس وأداء حماية ، مما يسمح له بالعمل بشكل طبيعي في ظل ظروف الطقس القاسية المختلفة.
3الجهد والوتيرة المسموح بها: مناسبة لأنظمة التوزيع ذات الجهد المسموح به من 12kV وتردد AC ثلاثي المراحل من 50Hz ، وتلبية متطلبات الطاقة المقابلة.
4وظيفة الحماية والتحكم: يستخدم أساسا لحماية الحمل والتحكم في المحطات الفرعية وأنظمة التوزيع في المؤسسات الصناعية والتعدينية.يمكن أن تحمي بشكل فعال التشغيل الآمن لمعدات الطاقة والأنظمة.
5تطبيق شبكات الكهرباء الريفية: بسبب التشغيل المتكرر في شبكات الكهرباء الريفية،هذا المقطع يستخدم على نطاق واسع ويمكن استخدامه كمفتاح قسمي ولتشغيل شبكة التوزيع الآلية في شبكات الطاقة الريفية.
الهيكل:
يتكون مفتاح الحمل من ثلاثة أجزاء: العمود ، القاعدة ، والتعليق لتركيبها وتثبيتها ورفعها.
1.مفتاح الحمل عالي الجهد المثبت على العمود مع غرفة إطفاء قوس الفراغ لديه أداء كسر مستقر وموثوق به.بدون صيانة، حجم صغير، خفيف الوزن، ومدة خدمة طويلة.
2.مفتاح الحمل يتبنى هيكل مغلق بالكامل مع أداء سد جيد، والرطوبة والقدرات الوقاية من الندى، ومناسبة للاستخدام في المناطق عالية درجة الحرارة والرطوبة.
3يمكن تشغيل مفتاح الحمولة يدوياً أو كهربائياً لفتحها وإغلاقها ، ويمكن التحكم بها عن بعد.
4آلية التشغيل مبتكرة وبسيطة وموثوقة في العمل، ومدمجة في الحجم، ولها عمر ميكانيكي يصل إلى 10،000 عملية. محرك تخزين الطاقة هو محرك مغناطيس دائم DC،ويمكن اختيار مستوى الجهد من -220V، 110 فولت، 48 فولت، أو 24 فولت.
التطبيق:
1المحطات الفرعية: تستخدم عادة في المحطات الفرعية الداخلية والخارجية للحماية والتحكم في توزيع الطاقة المتوسطة الجهد.يضمن مقطع الدائرة الفراغ انقطاع موثوق بها من التيارات خطأ، وتيارات الإفراط في الحمل، وتيارات الحمل، حماية معدات المحطة الفرعية.
2المؤسسات الصناعية والتعدين: يتم استخدام مفكك الدوائر الفراغ ZW32-12 في أنظمة توزيع المؤسسات الصناعية والتعدين لحماية المحركات والمحولات ،ومعدات كهربائية أخرى من التيار الزائد والدائرات القصيرةيساعد على الحفاظ على استقرار وسلامة إمدادات الطاقة في هذه المرافق.
3شبكات الكهرباء الريفية: نظرًا لقدرتها على تحمل العمليات المتكررة ، فإن مفصل الدوائر الفراغ مناسب للتطبيق في شبكات الكهرباء الريفية. يمكن استخدامه كمفتاح مقطع ،مما يسمح بتقسيم شبكة الكهرباء بكفاءةبالإضافة إلى ذلك، عندما تكون مجهزة بجهاز تحكم، فإنها تمكن من أتمتة شبكة التوزيع، وتحسين موثوقية وكفاءة نظام الطاقة الريفية.
4المباني التجارية: يتم استخدام مفكّك الدوائر الفراغية أيضًا في المباني التجارية لتوزيع الطاقة وحمايتها.الوقاية من الأضرار
المعلم التقني:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | |||||||||
| 2 | مستوى عزل الكسر | تواتر العمل ((اختبار الجاف / اختبار رطب) | 48 | |||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | |||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | ||||||||
| الاختبار الرطب | 34 | |||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | |||||||||||
| 4 | التيار المسموح به | أ | 630 | |||||||||
| 5 | تيار الاستقرار الحراري المسموح به (القيمة الفعلية) | kA | 20 | |||||||||
| 6 | التيار القياسي لقطع الدائرة القصيرة (القيمة الفعلية) | 25 | ||||||||||
| 7 | وقت الاستقرار الحراري المسمى | s | 4 | |||||||||
| 8 | التيار القياسي لإغلاق الدائرة القصيرة ((الذروة) | kA | 63 | |||||||||
| 9 | تيار الاستقرار الديناميكي المسموح به (الحد الأقصى) | |||||||||||
| 10 | العمر الميكانيكي | أوقات | 10000 | |||||||||
| 11 | التيار المسموح به لفتح | 1000 | ||||||||||
| 12 | درجة حرارة الهواء المحيطة | الحرارة العالية | °C | -55 | ||||||||
| أدنى درجة حرارة | +60 | |||||||||||
| فرق الحرارة اليومية القصوى | ك | ≤25 | ||||||||||
| 13 | الارتفاع | م | ≤2500 | |||||||||
| 14 | الرطوبة | متوسط الرطوبة النسبية اليومية | % | ≤95 | ||||||||
| متوسط الرطوبة النسبية الشهرية | ≤90 | |||||||||||
| 15 | القدرة على مقاومة الزلازل | تسارع أفقي | g | 0.25 | ||||||||
| تسارع عمودي على الأرض | 0.125 | |||||||||||
| عامل السلامة | / | 1.67 | ||||||||||
| 16 | سرعة الرياح | م/س | ≤35 | |||||||||
| 17 | سمك الجليد | ملم | ≤20 | |||||||||
