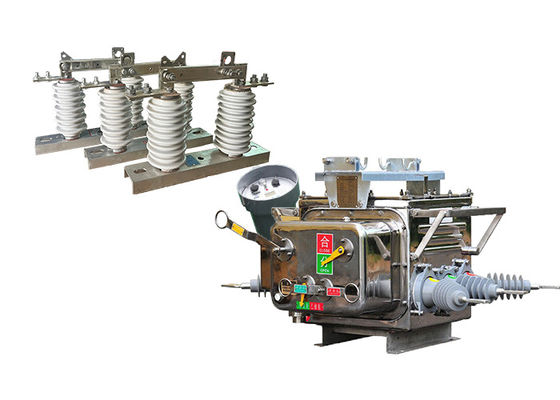

محول الحدود عالية الجهد ZW20 سلسلة مفك الدوائر الخارجية مع المتحكم المستخدمة مع GW9 سلسلة عصا الخطاف

محول الحدود عالية الجهد ZW20 سلسلة مفك الدوائر الخارجية مع المتحكم المستخدمة مع GW9 سلسلة عصا الخطاف

وصف المنتج:

ZW20-12(F) مفك الدوائر الفراغية هو ثلاث مراحل AC 50Hz خارجية HV جهاز التبديل يستخدم أساسا للريفية والحضرية 10 كيلو فولت الشبكة التوزيعية الخارجية، كتيار الحمل منفصلة ومجمعة،تيار الإفراط، التيار الدائري القصير وأماكن أخرى مماثلة.

هيكلها بأكمله هو نوع مربع مشترك من ثلاث مراحل ، والذي يتكون من آلية تشغيل ، ودورة موصلة ، ونظام عازل ، وعنصر إغلاق وغلاف.

وهي تدعم المحطات البعيدة الذكية المقابلة لتلبية احتياجات التطبيقات لأتمتة التوزيع.

· ZW20-12 (Z) خارجية الذكية عالية الجهد AC True Air Breaker مع وظيفة رسالة قصيرة GSM

· الجمع مع تحكم مفتاح التقسيم ZW20-12 (F) خارجية تقسيم عالية الجهد AC كسر الهواء الحقيقي.

عصا الخطاف GW9 هي نوع من المفاتيح الكهربائية المستخدمة لعزل قسم من خط نقل الطاقة الجوي للصيانة أو الإصلاح. يتم استخدامها عادة في الأنظمة الكهربائية عالية الجهد ،مثل تلك التي تستخدمها شركات الكهرباء لنقل الكهرباء على مسافات طويلة.

يتم تثبيت عصا الخطاف على هيكل فوقي ، مثل برج أو عمود نقل ، ومصممة لتحمل الظروف البيئية القاسية التي تواجه في الأنظمة الكهربائية في الهواء الطلق.يحتوي على عمودي، أو تحركاً صعوداً وهبوطاً لتشغيل أو إيقاف اتصالات التبديل، والتي عادة ما تكون مصنوعة من النحاس أو مواد موصلة أخرى.

تم تصميم عصا الخطاف لتوفير انقطاع مرئي في خط النقل ، مما يسمح للعاملين في الصيانة بالعمل بأمان على الخط دون خطر الإصابة بالكهرباء أو تلف المعدات.غالبا ما تستخدم مع أجهزة السلامة الأخرى، مثل مفاتيح التربة و أجهزة إيقاف الضغط الكهربائي، لحماية النظام الكهربائي والناس الذين يعملون عليه.

التأثير المزدوج للاستخدام عندما يمكن استخدام عازل GW9-10 سلسلة مع مفاتيح الدوائر الفراغ.



خصائص جهاز التحكم:

أجهزة التحكم في المحطة الذكية لديها وظائف مثل الحماية والتحكم التلقائي والفحص / الاستفسار والاتصال وإدارة البرمجيات.

1وظائف شاملة:

• تنفيذ وظائف مختلفة مثل حماية الدوائر والتحكم عن بعد والإنذار والرصد عن بعد.

2- تكلفة منخفضة وعملية:

• لا حاجة إلى أي استثمار في أجهزة الاتصالات في شبكات GSM. ببساطة شراء بطاقة SIM وتفعيل خدمات الرسائل القصيرة.

3تدابير أمنية متعددة:

• استخدام الهواتف المحمولة المخصصة، وتشفير المعلومات، والتحقق من كلمة المرور، وغيرها من التدابير الأمنية.

• يمكن لوحدة GSM تحديد رقم الهاتف المحمول وقبول الأوامر فقط من الهاتف المرتبط.

• رسائل التواصل للتحكم عن بعد والأوامر الأخرى مشفرة.

• يتبع طريقة التحكم عن بعد المحددة مسبقاً للتأكيد والتنفيذ والتحقق من أمان التحكم في النظام ومنع الأخطاء.

4تكوين نظام بسيط:

• لا حاجة لتثبيت أي خطوط اتصالات أو خطوط اتصالات.

• ما عليك سوى تثبيت محطة الرصد الذكية للرسائل القصيرة بشكل صحيح، وإدخال بطاقة سيم، وتعيين رقم الهاتف المحمول المحدد، وسيبدأ النظام بالعمل.

5مراقبة الهاتف المحمول في أي وقت وفي أي مكان

• يمكن القيام بمراقبة ومشاهدة في الوقت الفعلي في أي مكان مع إشارة، دون الحاجة إلى موظفين موزعين للمراقبة.



التطبيق:

1.مفتاح الفصل ومفتاح الاتصال: يمكن استخدام مفك الدوائر ZW20-12 ((F) كمفتاح الفصل أو مفتاح الاتصال في تكوين شبكة الحلقة لأنظمة توزيع الطاقة.يسمح بفتح وإغلاق الدوائر أثناء الصيانة أو ظروف الخطأ.

2جهاز التبديل التلقائي: يعمل كجهاز التبديل التلقائي ، مما يسمح بتنفيذ تبديل الحمل في تكوين شبكة الحلقة.هذه الميزة تعزز مرونة وكفاءة توزيع الطاقة.

3مفتاح الحدود: في خطوط الفرع من مصدر الطاقة ، يمكن أن يعمل مفكّك الدائرة ZW20-12 ((F) كمفتاح الحدود أو "كلب مراقبة." يساعد في مراقبة وحماية خط الفرع من الأخطاء والظروف غير الطبيعية.

4إعادة الإغلاق والقسمية: يمكن أن يعمل مقطع الدوائر كإعادة الإغلاق والقسمية في شبكات التوزيع الجوية.إنه يستعيد الطاقة تلقائيًا بعد الإخفاقات المؤقتة ويعزل الأقسام المعيبة لتقليل تأثير الانقطاع.

5شبكات التوزيع: هذا المقطع مناسب لشبكات التوزيع في الهواء الطلق حيث يتم توزيع الطاقة عالية الجهد إلى مواقع متعددة.يساعد على ضمان التشغيل الموثوق به و الآمن من خلال قطع التيارات الخطأ وعزل الأقسام المعيبة من الشبكة.
6السكك الحديدية: يستخدم هذا المقطع في أنظمة الجهد العالي في الهواء الطلق المرتبطة بتشغيل السكك الحديدية بالكهرباء. إنه يضمن إمدادات الطاقة الآمنة والموثوقة لأنظمة السكك الحديدية ،بما في ذلك أنظمة السلك الجوي ومحطات نقل.


الهيكل:

1جهاز الحماية والرصد القائم على الكمبيوتر المجهري هو نظام متقدم تكنولوجياً يعمل كمراقب مركزي لنظام مفك الدوائر.باستخدام تكنولوجيا الحاسوب الصغير المتطورة، يوفر وظائف الحماية والرصد المباشرة الدقيقة والفعالة. يلعب هذا الجهاز دورًا حاسمًا في ضمان سلامة وموثوقية النظام الكهربائي الذي يتم دمجه فيه.
2تم تصميم جهاز التحكم خصيصًا لتحمل ظروف بيئية مختلفة ومجهز بمقاومة قوية للأجواء.هذه الميزة تسمح لها بالعمل بشكل موثوق في ظروف الطقس القاسية مثل درجات الحرارة القصوى3، بالإضافة إلى ذلك، تم بناء جهاز التحكم مع حماية ضد التكثيف،ضمان وظيفته حتى في البيئات الرطبة أو الرطبة حيث الرطوبة يمكن أن تكون مصدر قلق.
4لإنشاء اتصال آمن وموثوق به ، يتم ربط جهاز التحكم بجسم المفتاح باستخدام موصلات الطيران.مما يجعلها خيار مثالي للتطبيقات الحرجة مثل حماية المرور ومراقبةهذه الاتصالات تضمن التواصل السليم والعمل بين جهاز التحكم والمفتاح ، مما يعزز الأداء العام وموثوقية النظام.
5ويتميز جهاز التحكم في موثوقية الاتصال، مما يقلل من خطر فقدان الإشارة أو تعطيلها. وهذا يضمن الاتصال المستمر وغير المتقطع بين جهاز التحكم والمفتاح،والتي تعتبر حاسمة للعمل السليم لنظام حماية المراسلات ومراقبتها.6من خلال الحفاظ على مستوى عال من الحماية، يحمي المراقب سلامة ودقة وظائف حماية ومتابعة الإرسال،منع أي أخطاء أو اختلافات محتملة يمكن أن تهدد السلامة الشاملة للنظام الكهربائي.

الحالة:

1تم تصميم مفكك الدوائر الفراغية التلقائي ZW20-12 ((F) للعمل بشكل موثوق في نطاق واسع من درجات حرارة الهواء المحيط، من -40 °C إلى +70 °C.هذا التسامح في درجة الحرارة يضمن أن مفك الدوائر يمكن أن تعمل بفعالية في مختلف الظروف المناخية.

2.المقطع مناسب للتثبيت على ارتفاعات لا تتجاوز 3000 متر فوق مستوى سطح البحر. تتيح هذه التوافقات الارتفاعية توزيع مرن في مواقع جغرافية مختلفة.

3تم بناء مفكّك الدوائر ZW20-12 ((F) لمقاومة تلوث الهواء المحيطي الناجم عن الغبار، الدخان، الغازات التآكلية، البخار، أو رش الملح.صممت لتلبية معايير مستوى التلوث من الفئة الرابعة، مما يضمن أن مفك الدوائر يبقى مرنًا وتشغيليًا حتى في البيئات الصعبة والآكل.

4مع أقصى سرعة الرياح متسامحة 34 م / ثانية (ما يعادل 700 با على سطح الاسطوانة) ، يمكن أن يواجه مفك الدوائر الرياح القوية دون المساس بأدائه أو استقراره.هذه المقاومة سرعة الرياح يضمن التشغيل الموثوق بها من مفك الدوائر خلال الظروف الجوية القاسية.

5تم تصميم مفصل الدوائر لتقليل تأثير الاهتزازات الخارجية أو حركات الأرض على أدائها.بنيتها وآلياتها الداخلية مصممة لاستيعاب وتخفيف الاهتزازات، مما يضمن أن مفك الدوائر لا يتأثر بالاضطرابات الخارجية.

6تم تصميم مفكّك الدائرة ZW20-12 ((F) للحد من التداخل الكهرومغناطيسي المُحفّز (EMI) في النظام الثانوي. لا يتجاوز نطاق EMI المُحفّز في النظام الثانوي 1.6kV,ضمان عدم إنتاج مفكّك الدوائر اضطرابات كهرومغناطيسية مفرطة يمكن أن تتداخل مع تشغيل معدات أخرى متصلة.




المعلمات التقنية:

ZW20-12 ((F)

GW9-10
