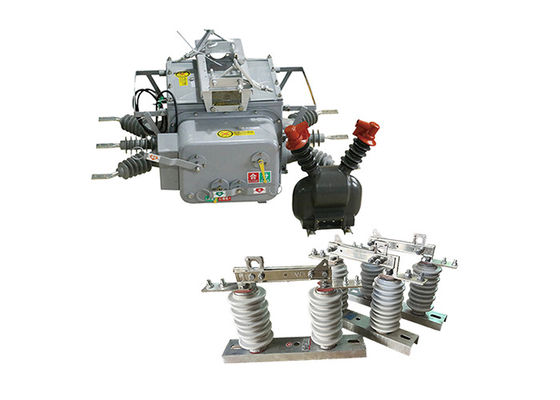

مفتاح الحد الصناعي للحمل سلسلة ZW20 مع مفك الدوائر الفراغ المتحكم 1250A النوع الثابت
وصف المنتج:
مفتاح الفراغ الحد من سلسلة ZW20 هو نوع من المفاتيح الكهربائية التي تعمل في بيئة فراغ.تم تصميمه لتطبيقات الجهد المتوسط ويستخدم عادة في أنظمة توزيع الطاقة.
عادة ما يتم بناء المفتاح مع علبة قوية ودائمة مصنوعة من مواد عالية الجودة. وهو يتضمن غرفة مقاطع فراغ، الاتصالات التي تحمل التيار، وآليات التحكم.
و مفصل الفراغ هو المكون الرئيسي للمفتاح و يتكون من حجرة فراغ مغلقة تحتوي على إثنين من أقطاب الكهرباءمحيط الفراغ يمنع تشكيل قوس كهربائي أثناء عمليات التبديل.
وهي مجهزة بآلية لفتح وإغلاق الاتصالات. ويمكن تشغيلها يدويا أو كهربائيا، اعتمادا على النموذج ومتطلبات التطبيق.الآلية التشغيلية تضمن عمليات التبديل السلسة والموثوقة.
مفتاح الفراغ الحد من سلسلة ZW20 متوفر في مختلف الجهد والتيار لتلبية متطلبات النظام المختلفة.يمكنها التعامل مع مستويات الجهد المتوسطة التي تتراوح عادة من عدة كيلو فولت إلى عشرات الكيلو فولت.
المفتاح لديه قدرة كبيرة على كسر لقطع التيارات الخطأ وحماية النظام الكهربائي.يتم تحديد القدرة على الكسر من حيث الحد الأقصى لتيار الخطأ الذي يمكن أن يقطع المفتاح بأمان دون تلف.
قد تقدم بعض طرازات سلسلة ZW20 ميزات تحكم ومراقبة متقدمة. يمكن أن تشمل هذه الميزات قدرات التحكم عن بعد ، وإشارة الحالة ، وتشخيص الأخطاء ،توفير وظائف معززة وسهولة التشغيل.
تكنولوجيا الفراغ المستخدمة في المفتاح تضمن قدرات ممتازة لإطفاء القوس ، مما يجعلها حلًا موثوقًا وآمنًا لتطبيقات الجهد المتوسط.تم تصميم المفتاح لتلبية معايير السلامة الصارمة وتوفير أداء طويل الأمد مع الحد الأدنى من متطلبات الصيانة.
مفتاح الفراغ الحد من سلسلة ZW20 مناسب لمجموعة واسعة من التطبيقات ، بما في ذلك محطات فرعية لتوزيع الطاقة والمصانع الصناعية والمباني التجارية وغيرها.يستخدم عادة لتبديل الحمل، حماية الخطأ، والعزلة في الأنظمة الكهربائية المتوسطة الجهد.
مفتاح GW9-10 هو مفتاح كهربائي محمول عالي الجهد يستخدم لعزل الدوائر الكهربائية لأغراض الصيانة والإصلاح.يستخدم عادة في أنظمة نقل وتوزيع الطاقة المتوسطة إلى عالية الجهد.
تم تصميم مفتاح التقطيع العلوي ليكون محمولا ويمكن نقله بسهولة إلى الموقع حيث هو مطلوب.عادة ما تتراوح من بضعة كيلو فولت إلى عدة مئات من كيلو فولت.
يستخدم المفتاح لعزل قسم من نظام الطاقة لأغراض الصيانة أو الإصلاح. لديه مؤشرات بصرية تظهر ما إذا كان المفتاح مفتوحًا أو مغلقًا ،مما يسهل على المشغلين معرفة حالة الدائرة.
يمكن استخدام العازل الكهربائي Loadbuster لمجموعة واسعة من التطبيقات ، بما في ذلك تبديل وتعزيل الدوائر ، وكذلك لتعزيل الأراضي وإزالة الطاقة من المعدات.تم تصميمها مع عناصر السلامة لحماية المشغلين من المخاطر الكهربائية، مثل مواد عازلة تمنع الاتصال العرضي مع الأجزاء الحية.
من السهل استخدام المفتاح ويتطلب تدريبًا ضئيلًا للتشغيل. يحتوي على شفرات قابلة للتبديل ويمكن استبدالها بسهولة ، مما يسمح بمزيد من المرونة والتنوع.
التأثير المزدوج للاستخدام عندما يمكن استخدام عازل GW9-10 سلسلة مع مفاتيح الدوائر الفراغ.
خصائص جهاز التحكم:
أجهزة التحكم في المحطة الذكية لديها وظائف مثل الحماية والتحكم التلقائي والفحص / الاستفسار والاتصال وإدارة البرمجيات.
1وظائف شاملة:
• تنفيذ وظائف مختلفة مثل حماية الدوائر والتحكم عن بعد والإنذار والرصد عن بعد.
2- تكلفة منخفضة وعملية:
• لا حاجة إلى أي استثمار في أجهزة الاتصالات في شبكات GSM. ببساطة شراء بطاقة SIM وتفعيل خدمات الرسائل القصيرة.
3تدابير أمنية متعددة:
• استخدام الهواتف المحمولة المخصصة، وتشفير المعلومات، والتحقق من كلمة المرور، وغيرها من التدابير الأمنية.
• يمكن لوحدة GSM تحديد رقم الهاتف المحمول وقبول الأوامر فقط من الهاتف المرتبط.
• رسائل التواصل للتحكم عن بعد والأوامر الأخرى مشفرة.
• يتبع طريقة التحكم عن بعد المحددة مسبقاً للتأكيد والتنفيذ والتحقق من أمان التحكم في النظام ومنع الأخطاء.
4تكوين نظام بسيط:
• لا حاجة لتثبيت أي خطوط اتصالات أو خطوط اتصالات.
• ما عليك سوى تثبيت محطة الرصد الذكية للرسائل القصيرة بشكل صحيح، وإدخال بطاقة سيم، وتعيين رقم الهاتف المحمول المحدد، وسيبدأ النظام بالعمل.
5مراقبة الهاتف المحمول في أي وقت وفي أي مكان
• يمكن القيام بمراقبة ومشاهدة في الوقت الفعلي في أي مكان مع إشارة، دون الحاجة إلى موظفين موزعين للمراقبة.
التطبيق:
1.مفتاح الفصل ومفتاح الاتصال: يمكن استخدام مفك الدوائر ZW20-12 ((F) كمفتاح الفصل أو مفتاح الاتصال في تكوين شبكة الحلقة لأنظمة توزيع الطاقة.يسمح بفتح وإغلاق الدوائر أثناء الصيانة أو ظروف الخطأ.
2جهاز التبديل التلقائي: يعمل كجهاز التبديل التلقائي ، مما يسمح بتنفيذ تبديل الحمل في تكوين شبكة الحلقة.هذه الميزة تعزز مرونة وكفاءة توزيع الطاقة.
3مفتاح الحدود: في خطوط الفرع من مصدر الطاقة ، يمكن أن يعمل مفكّك الدائرة ZW20-12 ((F) كمفتاح الحدود أو "كلب مراقبة." يساعد في مراقبة وحماية خط الفرع من الأخطاء والظروف غير الطبيعية.
4إعادة الإغلاق والقسمية: يمكن أن يعمل مقطع الدوائر كإعادة الإغلاق والقسمية في شبكات التوزيع الجوية.إنه يستعيد الطاقة تلقائيًا بعد الإخفاقات المؤقتة ويعزل الأقسام المعيبة لتقليل تأثير الانقطاع.
الهيكل:
1حماية ومتابعة رلاي الحاسوب الصغير: يحتوي مفكّك الدوائر ZW20-12 على جهاز حماية ومتابعة رلاي مبني على الحاسوب الصغير كمراقب له.هذه التكنولوجيا المتقدمة تسمح للكشف الدقيق والذكية عن الأخطاء، التحليل والتحكم، وتحسين الأداء العام وموثوقية مفك الدوائر.
2مقاومة التجليات والتكثيف: تم تصميم مفك الدوائر لتحمل التجليات الطبيعية والتكثيف.يحتوي على مواد قوية وتدابير حماية لضمان التشغيل الموثوق به حتى في الظروف البيئية القاسية، وتعزيز مدى استمراريتها وطول عمرها.
3. الاتصال بالواصلات الطيرانية: يتم توصيل نموذج الخدمة من مفصل الدوائر ZW20-12 بجسم التبديل من خلال رابط الطيران.هذا النوع من الموصولات يوفر اتصالات آمنة وموثوقة، مما يقلل من مخاطر الاتصالات الضعيفة أو المعطلة، وضمان الاتصال المستقر والتحكم بين جهاز التحكم وجسم المفتاح.
4.مستوى عال من موثوقية الاتصال وحماية: يوفر مقطع الدوائر موثوقية اتصال جيدة ، مما يضمن اتصالات كهربائية ثابتة وآمنة داخل النظام. بالإضافة إلى ذلك ،أنها توفر مستوى عال من الحماية، حماية المكونات الداخلية والدوائر الكهربائية ضد العوامل الخارجية مثل الغبار والرطوبة والأضرار المادية.
5قنوات المدخلات التناظرية: يتضمن جهاز تحكم مفكّك الدوائر ZW20-12 أربع قنوات مدخلات تناظرية. تقوم هذه القنوات بمراقبة مختلف المعلمات الكهربائية، بما في ذلك تيار المرحلة A،التيار في المرحلة C، التيار التسلسلي، وجهد BC في المرحلة. مراقبة في الوقت الحقيقي ومقارنة هذه القيم مع الحدود المحددة مسبقا تسمح للكشف الدقيق عن الأخطاء والإجراء المناسب.
6الكشف عن الأخطاء ومعالجتها: يراقب جهاز التحكم باستمرار المعايير الكهربائية ويقارنها مع القيم الثابتة للكشف عن أخطاء الخط. عند الكشف عن خطأ،يقوم المراقب ببدء المعالجة المقابلة، مثل تشغيل مفصل الدوائر أو تفعيل تدابير الحماية، وضمان فعالة وفي الوقت المناسب
الظروف البيئية:
درجة حرارة الهواء المحيط: -40 درجة مئوية إلى +70 درجة مئوية.
الارتفاع: لا يتجاوز 3000 متر فوق مستوى سطح البحر.
قد يكون الهواء المحيط ملوثًا بالغبار والدخان والغازات المآكلة والبخار أو ضباب الملح. درجة التلوث: المستوى الرابع.
يجب أن لا تتجاوز سرعة الرياح 34 متر في الثانية (ما يعادل ضغط 700 با على السطح الأسطواني).
يمكن إهمال الاهتزازات أو النشاط الزلزالي من أجهزة التبديل الخارجية ومعدات التحكم.
نطاق التداخل الكهرومغناطيسي الذي يتم إحداثه في النظام الثانوي لا يتجاوز 1.6kV.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | ||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | ||||||||
| 2 | مستوى عزل الكسر | تواتر العمل ((اختبار الجاف / اختبار رطب) | 48 | ||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | ||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | |||||||
| الاختبار الرطب | 34 | ||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | ||||||||||
| 4 | التيار المسموح به | أ | 630، 1250 | ||||||||
| 5 | التيار الاسمي لقطع الدائرة القصيرة | kA | 16، 20، 25 | ||||||||
| 6 | أوقات كسر التيار القصير القياسي | أوقات | 30 | ||||||||
| 7 | التيار المقاوم لفترة قصيرة | kA | 16، 20، 25 | ||||||||
| 8 | مدة الدوران القصير الاسمية | S | 4 | ||||||||
| 9 | التيار القياسي لإغلاق الدائرة القصيرة (الذروة) | kA | 40، 50 ، 63 | ||||||||
| 10 | ذروة التصنيف المقاومة للتيار | kA | 40، 50 ، 63 | ||||||||
| 11 | العمر الميكانيكي | أوقات | أكثر من 1000 | ||||||||
| 12 | التيار المسموح به لفتح | 10000 | |||||||||
| 13 | الوزن الصافي | كيلوغرام | 180 | ||||||||
GW9-10
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
