مفكّك دائرة كهربائية منخفضة الكهرباء 15 كيلو فولت مع جهاز تحكم ذكي سهل التثبيت يستخدم مع عصا الخطاف عالية الجهد

مفكّك دائرة كهربائية منخفضة الكهرباء 15 كيلو فولت مع جهاز تحكم ذكي سهل التثبيت يستخدم مع عصا الخطاف عالية الجهد

وصف المنتج:

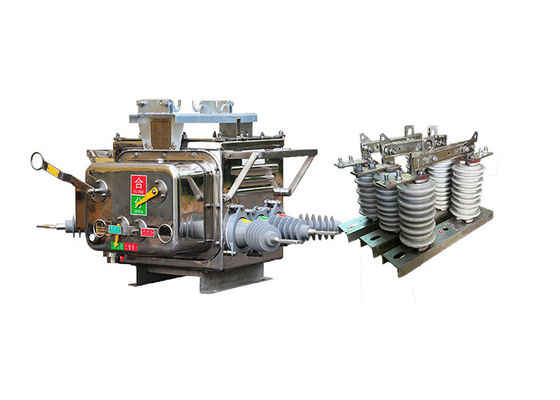

ZW20-12 ((F) مفك الدوائر الفراغ مناسبة لخطوط التوزيع ثلاثية المراحل AC 50Hz ، 10kV.

وهي تتكون من ZW20-12 خارجية عالية الجهد AC جسم كاسحة الهواء الحقيقي، جهاز التحكم الحد، جهاز الكمبيوتر المحمول PDA، الخ.يتم توصيلها كهربائيا عن طريق سدادة الطيران وكابل التحكم المغلق في الخارج.

نموذج المنفعة له وظائف الكشف عن الأخطاء، ومراقبة الحماية والاتصالات،ويمكن تلقائيًا إكمال فصل مناطق الخطأ وإمدادات الطاقة العادية للمناطق الصحية في غضون وقت قصير جدًا بعد حدوث الخطأ، وتحقيق المراقبة متعددة الوظائف.نظام التوزيع حالة صيانة نظام المعلومات الجغرافية عرض على الإنترنت لأتمتة التوزيع بمساعدة الكمبيوتر مرحلة متقدمة.

عادة ما تستخدم عصي الخطافات عالية الجهد GW9-10 في أنظمة نقل وتوزيع عالية الجهد لعزل أجزاء من الشبكة لأعمال الصيانة أو الإصلاح.كما أنها تستخدم كجهاز أمان لحماية العمال من المخاطر الكهربائية، مثل الاتصال العرضي مع أجزاء حية من النظام.

وهي مصممة للتعامل مع التوترات والتيارات العالية، وغالبا ما يتم تركيبها في أماكن في الهواء الطلق، حيث تتعرض لظروف بيئية قاسية، مثل درجات الحرارة القاسية، والرياح,المطر، والغبار. لذلك، تم بناؤها لتحمل هذه الظروف وغالبًا ما تكون مصنوعة من مواد دائمة مثل الصلب أو الألومنيوم.

تتوفر عصى الجهد العالي في أنواع وتكوينات مختلفة ، اعتمادًا على التطبيقات والمتطلبات المحددة. على سبيل المثال ، تم تصميم بعض عصى الجهد للاستخدام في الأماكن المغلقة ،بينما البعض الآخر مناسب للاستخدام في الهواء الطلقبعضها مصمم للعمل يدوياً، في حين أن البعض الآخر أوتوماتيكي ويمكن تشغيله عن بعد.

بالإضافة إلى وظيفتها الأساسية في عزل الدوائر ، فإن عصى الخطاف لديها ميزات مهمة أخرى ، مثل توفير إشارة بصرية لحالتها (مفتوحة أو مغلقة) ،وضمان أن الدائرة لا يتم تشغيل عندما معزول مفتوح.

التأثير المزدوج للاستخدام عندما يمكن استخدام عازل GW9-10 سلسلة مع مفاتيح الدوائر الفراغ.



خصائص جهاز التحكم:

جهاز تحكم محطة ذكي مع حماية، التحكم التلقائي، التحقق / الاستفسار، الاتصال، إدارة البرمجيات ووظائف أخرى.

1 يعمل بشكل كامل

· حماية خط مثالية، التحكم عن بعد، الإنذار، المراقبة عن بعد ووظائف أخرى.

2 منخفضة التكلفة وعملية

· شبكة GSM دون أي استثمار في أجهزة الاتصالات، شراء بطاقة SIM لفتح خدمة الرسائل القصيرة.

استخدام الهواتف المحمولة المخصصة، وتشفير المعلومات، والتحقق من كلمة المرور وغيرها من وسائل الأمان؛

· يمكن أن تحدد وحدة GSM رقم الهاتف المحمول ، تقبل فقط عمر الهاتف المحمول المرتبط ؛

· تشفير الرسائل النصية للتحكم عن بعد وغيرها من نقاط التحكم · تشفير الرسائل النصية التي تتحكم في الحياة، مثل التحكم عن بعد.

· إعداد مسبق - تأكيد - تنفيذ - العودة إلى وضع التحكم عن بعد للمدرسة ، لضمان سلامة التحكم في النظام ، لمنع سوء التشغيل.

4 نظام سهل البناء

· لا حاجة لإنشاء أي خطوط الاتصالات وتصحيح الخطوط.

ببساطة تثبيت محطة الرصد الذكية للرسائل القصيرة بشكل صحيح، وإدخال بطاقة سيم، وتعيين رقم الهاتف المحمول المحدد، والنظام يبدأ في التشغيل.

5 مراقبة الهاتف المحمول في أي وقت وفي أي مكان

· في أي مكان يوجد فيه إشارة، يمكن رصدها ورؤيتها في الوقت الحقيقي، دون الحاجة إلى موظفين خاصين لمراقبة.


الخصائص:

1 القدرة القوية على مكافحة التلوث ، والمقاومة العالية لقوة درجات الحرارة العالية والمنخفضة ، لا خطر من الاحتراق والانفجار.

2 هيكل مغلق بالكامل، الصندوق مليء بغاز SF6، إغلاق جيد، مناسبة للمناطق ذات درجات الحرارة العالية والرطوبة.

3 مدمج CT، التيار الخروج لجهاز التحكم الذكي لتحليل المعلومات، والنسبة يمكن تعديلها، محطة الاتصال متصلة المحطة المقابلة.

آلية التشغيل جديدة، بسيطة، صغيرة الحجم، خفيفة الوزن، عملية آمنة وموثوقة.

5 تشير القشرة بوضوح إلى "تخزين الطاقة" و "النقاط" و "الوضع المشترك".

التطبيق:

1محطات التوزيع الكهربائية: يستخدم مفتاح ZW20 عادة في محطات التوزيع الكهربائية ، سواء في الداخل أو في الهواء الطلق. يتم استخدامه لتبديل الحمولة ، وتقسيمها ،وحماية الأخطاء في شبكات التوزيع.

2المصانع الصناعية: يجد مفتاح ZW20 تطبيقًا في المصانع الصناعية حيث يتطلب توزيع الطاقة المتوسطة الجهد. يتم استخدامه للتحكم في المعدات الكهربائية وحمايتها ،مثل المحركات، المحولات والمولدات.

3المباني التجارية: يستخدم المفتاح في المباني التجارية، بما في ذلك مراكز التسوق ومجمعات المكاتب والمستشفيات، لتوزيع الطاقة بشكل موثوق وآمن.يضمن التبديل الفعال للحمولة ويحمي الأحمال الكهربائية الحرجة.

4أنظمة الطاقة المتجددة: مفتاح ZW20 مناسب لأنظمة الطاقة المتجددة، مثل محطات الطاقة الشمسية ومزارع الرياح.إنه يسهل التبديل وحماية دوائر الجهد المتوسط في هذه الأنظمة.

5كهرباء السكك الحديدية: يتم استخدام المفتاح في مشاريع كهرباء السكك الحديدية للسيطرة على حماية إمدادات الطاقة إلى شبكات السكك الحديدية.يضمن توزيع الطاقة الموثوق بها والآمنة لعمليات القطارات.

6عمليات التعدين: يستخدم مفتاح ZW20 في عمليات التعدين للسيطرة على وتأمين المعدات الكهربائية وشبكات توزيع الطاقة في المناجم الجوفية والجوفية.

7مراكز البيانات: يتم استخدام المفتاح في مراكز البيانات لضمان توزيع الطاقة الموثوق به وحماية البنية التحتية الحيوية لتكنولوجيا المعلومات.يسمح بتبديل الحمل بكفاءة والحماية ضد الأخطاء الكهربائية.

8صناعة النفط والغاز: يجد مفتاح ZW20 تطبيقًا في صناعة النفط والغاز للسيطرة على المعدات الكهربائية وحمايتها في المصافي وأنابيب الأنابيب والمنصات البحرية.

9مشاريع البنية التحتية: يستخدم المفتاح في مشاريع البنية التحتية المختلفة ، مثل المطارات والموانئ البحرية والملاعب ، لتوزيع الطاقة والحماية الموثوقة.

10منشآت معالجة المياه والمياه الصالحة للاستخدام: يتم استخدام مفتاح ZW20 في منشآت معالجة المياه والمياه الصالحة للاستخدام للتحكم في المعدات الكهربائية في محطات الضخ ومحطات المعالجة وحمايتها.وشبكات التوزيع.




الحالة:

1تم تصميم مفكك الدوائر الفراغية التلقائي ZW20-12 ((F) للعمل بشكل موثوق في نطاق واسع من درجات حرارة الهواء المحيط، من -40 °C إلى +70 °C.هذا التسامح في درجة الحرارة يضمن أن مفك الدوائر يمكن أن تعمل بفعالية في مختلف الظروف المناخية.

2.المقطع مناسب للتثبيت على ارتفاعات لا تتجاوز 3000 متر فوق مستوى سطح البحر. تتيح هذه التوافقات الارتفاعية توزيع مرن في مواقع جغرافية مختلفة.

3تم بناء مفكّك الدوائر ZW20-12 ((F) لمقاومة تلوث الهواء المحيطي الناجم عن الغبار، الدخان، الغازات التآكلية، البخار، أو رش الملح.صممت لتلبية معايير مستوى التلوث من الفئة الرابعة، مما يضمن أن مفك الدوائر يبقى مرنًا وتشغيليًا حتى في البيئات الصعبة والآكل.

4مع أقصى سرعة الرياح متسامحة 34 م / ثانية (ما يعادل 700 با على سطح الاسطوانة) ، يمكن أن يواجه مفك الدوائر الرياح القوية دون المساس بأدائه أو استقراره.هذه المقاومة سرعة الرياح يضمن التشغيل الموثوق بها من مفك الدوائر خلال الظروف الجوية القاسية.

5تم تصميم مفصل الدوائر لتقليل تأثير الاهتزازات الخارجية أو حركات الأرض على أدائها.بنيتها وآلياتها الداخلية مصممة لاستيعاب وتخفيف الاهتزازات، مما يضمن أن مفك الدوائر لا يتأثر بالاضطرابات الخارجية.

6تم تصميم مفكّك الدائرة ZW20-12 ((F) للحد من التداخل الكهرومغناطيسي المُحفّز (EMI) في النظام الثانوي. لا يتجاوز نطاق EMI المُحفّز في النظام الثانوي 1.6kV,ضمان عدم إنتاج مفكّك الدوائر اضطرابات كهرومغناطيسية مفرطة يمكن أن تتداخل مع تشغيل معدات أخرى متصلة.




المعلمات التقنية:

ZW20-12 ((F)

GW9-10
