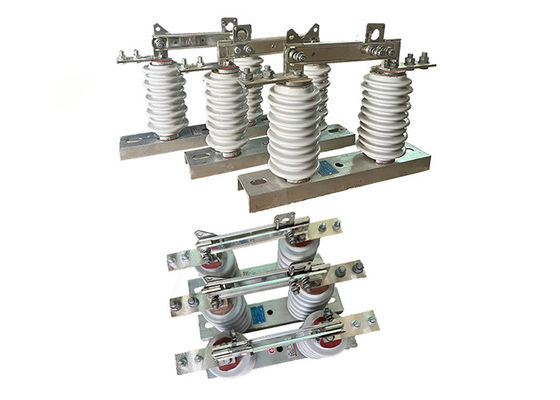

1250A مفاتيح كهربائية عالية الجهد 36kV السيراميك / الفولاذ المصنوعة تستخدم لمفاتيح فصل مجموعة المحطات الفرعية
وصف المنتج:
عازل كهربائي عالي الجهد هو مفتاح كهربائي مصمم لعزل قسم من الشبكة الكهربائية أو النظام من بقية النظام لأغراض الصيانة أو الإصلاح.يستخدم عادة في أنظمة نقل وتوزيع الطاقة عالية الجهد.
تم تصميم المفتاح لفتح وإغلاق في ظل الظروف العادية أو غير العادية، مثل خطأ أو التيار الزائد. عندما يتم فتح المفتاح،إنه يقطع جسدياً قسم النظام عن بقية الشبكةيمنع تدفق الكهرباء إلى هذا الجزء.
عادة ما يتم تصميم مفاتيح فصل الجهد العالي للعمل في فولتات تتراوح بين 600 فولت و 765,000 فولت ، ويمكن تشغيلها يدويًا أو تلقائيًا.يتم تركيبها عادة في محطات فرعية أو على أعمدة الكهرباء، وهي مكون مهم من البنية التحتية لشبكة الكهرباء.
الخصائص:
1تصنيف الجهد العالي: تم تصميم مفاتيح عزل الجهد العالي لتحمل مستويات عالية من الجهد ، عادة ما تتراوح من عدة آلاف فولت إلى عدة مئات الآلاف من فولت.
2البناء القوي: عادة ما تكون مفاتيح عزل الجهد العالي مصنوعة من مواد مقاومة للغاية للقوس الكهربائي والتهاب وغيرها من أشكال التلف ، مثل الخزف أو البوليمر.
3قوسات القوس: تم تصميم العديد من مفاتيح العزل عالية الجهد مع قوسات القوس ، والتي تساعد على إبعاد الحرارة الناتجة عن القوس الكهربائي ومنع تلف المفتاح.
4مفتاح الأرض: يتم تجهيز بعض مفاتيح عزل الجهد العالي بمفتاح الأرض ، والذي يوفر مستوى إضافي من السلامة عن طريق تأسيس الجزء المعزول من الدائرة.
5آلية القفل: لمنع الإغلاق العرضي للفتاح أثناء إجراء أعمال الصيانة.يتم تجهيز العديد من مفاتيح عزل الجهد العالي بآلية قفل منع إغلاق المفتاح حتى يتم اتباع جميع إجراءات السلامة.
6مؤشرات بصرية: يمكن أن تتضمن مفاتيح عزل الجهد العالي مؤشرات بصرية ، مثل الأضواء أو الأعلام ،التي توفر إشارة واضحة على ما إذا كان التبديل في وضع مفتوح أو مغلق.
التطبيق:
مفاتيح انقطاع الجهد العالي هي مكونات أساسية في أنظمة نقل وتوزيع الطاقة،حيث أنها تسمح بعزل أجزاء محددة من الشبكة لأعمال الصيانة أو الإصلاحويمكن أيضا استخدامها لعزل أجزاء من الشبكة في حالة وجود خطأ أو حالة غير طبيعية أخرى.
تم تصميم هذه المفاتيح للتعامل مع التوترات والتيارات العالية ، وعادة ما يتم بناؤها من مواد متينة وقوية مثل الفولاذ المقاوم للصدأ أو الألومنيوم أو النحاس.صممت لتتحمل الظروف البيئية القاسية، مثل درجات الحرارة القصوى والرياح العاتية والأمطار الغزيرة.
هناك عدة أنواع من مفاتيح فك الجهد العالي ، بما في ذلك مفاتيح الكسر الجوي ، ومفاتيح الغمر بالزيت ، ومفاتيح العزل الغازي. مفاتيح الكسر الجوي هي النوع الأكثر شيوعًا ،ويعملون باستخدام مجموعة من الاتصالات التي تفصل جسديا عندما يتم فتح المفتاحعادة ما تستخدم المفاتيح المغمورة بالزيت في تطبيقات الجهد العالي وتملأ بالزيت لمنع القوس عند فتح المفتاح.المفاتيح المعزولة بالغاز تستخدم غاز هيكسفلوريد الكبريت لعزل اتصالات المفاتيح، مما يسمح بتصميمات مفاتيح أصغر وأكثر تكاملاً.
يجب أن يتم تشغيل مفاتيح فصل التوتر العالي وصيانتها من قبل موظفين مؤهلين تلقى تدريبًا مناسبًا. يجب اتباع إجراءات السلامة عند العمل مع هذه المفاتيح ،بما في ذلك استخدام معدات الحماية الشخصية المناسبة واتباع إجراءات القفل / التسمية لمنع التشغيل العرضي للمعداتصيانة واختبار منتظمة لمفتاحات فك الجهد العالي مهمة أيضا لضمان عملها بشكل صحيح وأنها آمنة للاستخدام.
مخاطر السلامة:
الصدمة الكهربائية: يمكن أن توفر مفاتيح فصل الجهد العالي صدمة كهربائية مميتة إذا لم يتم التعامل معها بشكل صحيح.يمكن أن يحدث هذا إذا لم يتم عزل المفتاح بشكل صحيح قبل فتحه أو إذا كان هناك خطأ في المعدات.
2قوس فلاش: عندما يتم فتح مفاتيح فصل الجهد العالي ، يمكن أن يحدث فلاش قوس ، والذي يمكن أن يطلق كمية كبيرة من الطاقة في شكل حرارة وضوء وضغط. وهذا يمكن أن يسبب حروق ،تلف العين، وإصابات أخرى.
3عطل المعدات: يمكن أن تفشل مفاتيح فصل التوتر العالي إذا لم يتم صيانتها بشكل صحيح أو إذا تم تحميلها بشكل مفرط. وهذا يمكن أن يؤدي إلى تلف المعدات والحرائق الكهربائية وغيرها من المخاطر.
4المخاطر البيئية: غالبًا ما توجد مفاتيح قطع التوتر العالي في بيئات في الهواء الطلق، حيث يمكن أن تتعرض لظروف الطقس القاسية، مثل الرياح القوية، والأمطار الغزيرة،والبرق يضربهذه الظروف يمكن أن تخلق مخاطر سلامة إضافية للأفراد الذين يعملون أو صيانة المعدات.
الشروط:
1الحد الأقصى لارتفاع التثبيت يجب ألا يتجاوز 1000 متر.
2لا ينبغي أن تتجاوز درجة حرارة الهواء المحيطة +40 درجة مئوية، وفي المناطق العامة، لا ينبغي أن تنخفض إلى أقل من -30 درجة مئوية. في مناطق باراموس، لا ينبغي أن تنخفض إلى أقل من -40 درجة مئوية.
3لا ينبغي أن يتجاوز ضغط الرياح 700 با، مما يعادل سرعة الرياح 34 متر في الثانية.
4يجب أن يكون العزل قادر على تحمل الزلازل التي تصل إلى 8 درجات
5يجب تركيب العزل في مكان لا يوجد فيه اهتزازات عنيفة متكررة.
6بالنسبة لمعازل النوع العادي، يجب الاحتفاظ بها بعيدة عن الغاز، الدخان، الرواسب الكيميائية، الضباب المملح، الغبار،والمواد المتفجرة والمتآكلة الأخرى التي يمكن أن تؤثر بشكل خطير على عزل العازل وقدرته على التوصيل.
7عازلات من نوع مضاد للتلوث مناسبة للاستخدام في مناطق التوصيل القذرة بشدة ، ولكن لا ينبغي تثبيتها في المناطق التي توجد فيها أي مواد متفجرة أو مسببة للحريق.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
