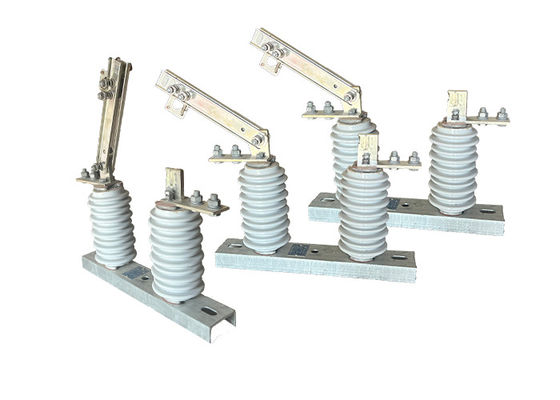

عازل كهربائي فائق الجهد 50/60 هرتز واحد المرحلة مع تشغيل آمن وسهولة التثبيت مفتاح الكسر الرأسي
وصف المنتج:
عازل الكهرباء عالية الجهد ، المعروف أيضًا باسم مفتاح التقطيع ، مصمم خصيصًا لقطع أو عزل قسم من الدائرة الكهربائية من مصدر الطاقة.إنه يوفر انقطاعًا ماديًا في الدائرة، مما يسمح للعاملين في الصيانة بالعمل على المعدات بأمان دون خطر الصدمة الكهربائية. لا يوفر عازل الفصل أي قدرات لإطفاء القوس مثل مفك الدوائر.
في أنظمة الطاقة عالية الجهد ، غالبا ما يتم تنسيق مفاتيح عزل الجهد العالي وقطع الدائرة الفراغية للعمل معا.مفكّك الدائرة هو المسؤول عن الكشف عن الأخطاء والعثور على مقاطعة التدفق الحالي، بينما يستخدم عازل التقطيع لعزل الدائرة جسديًا وتوفير إشارة مرئية على التقطيع.
العازل الكهربائي عالي الجهد يلعب دورا حاسما في ضمان سلامة موظفي الصيانة. قبل أن يتم إجراء أي أعمال صيانة على المعدات الكهربائية،يتم تشغيل عازل الفصل لفتح الدائرة وتوفير فجوة هوائية مرئيةهذا يضمن أن المعدات معطلة وآمنة للعمل عليها.
الهيكل:
1جسد العازل الخزف: جسم العازل هو المكون الرئيسي للعازل ، وعادة ما يكون مصنوعًا من الخزف عالي القوة.وهي مصممة لتوفير العزل الكهربائي بين الموصل والهيكل الداعم، ويتم صناعته إلى الشكل والحجم المطلوبين.
2المكونات المعدنية النهائية: يتم ربط المكونات المعدنية النهائية بجسم العازل وتوفر وسيلة لربط العازل بالموصل والهيكل الداعم.عادة ما تكون مصنوعة من الصلب المغلف أو غيرها من المواد المقاومة للتآكل، ويمكن تصميمها مع ميزات خاصة مثل الشقوق أو المفاصل الكرة والمقبس لسهولة التثبيت.
3مركب الختم: يستخدم مركب الختم لإغلاق المفاصل بين جسم العازل ومكونات النهاية المعدنية ، مما يمنع الرطوبة والملوثات من دخول داخل العازل.
4الأجهزة: تستخدم الأجهزة مثل المسامير والمحار والغسالات لتثبيت الأجهزة المعدنية النهائية إلى جسم العازل والبنية الداعمة.
أغطية الارتباط: تستخدم أغطية الارتباط لحماية الارتباطات المعدنية من التآكل والتلف ، ويمكن أن تكون مصنوعة من البلاستيك أو مواد أخرى.
5الميزات الإضافية: اعتمادا على التطبيق المحدد، يمكن تصميم العازلات الكهربائية عالية الجهد من الخزف مع ميزات إضافية مثل الحواجز العازلة، والشرائح القوس،ومفاتيح الأرض لتحسين أدائها وسلامتها.
العملية:
1التشغيل المشترك: تم تصميم مفاتيح فصل الجهد العالي ليتم دمجها مع مكونات أخرى من النظام الكهربائي ، مثل مفاتيح الدوائر أو المحولات أو المرورات الوقائية.تتيح هذه التشغيل التشغيلي للعمل المنسق وحماية النظام بأكملهلضمان توزيع الطاقة الموثوق به وكفاءته.
2المراقبة والتشخيص عن بعد: يتم تجهيز بعض مفاتيح فصل التيار العالي بقدرات المراقبة والتشخيص عن بعد.هذه الأنظمة تمكن من مراقبة في الوقت الحقيقي لمعلمات التبديل، مثل درجة الحرارة والضغط ومقاومة الاتصال ، مما يسمح بالصيانة الاستباقية وإصلاح الأخطاء لمنع الفشل وتحسين الأداء.
3التشغيل الطارئ: يمكن أن يكون مفاتيح فصل الجهد العالي لديها أحكام للتشغيل الطارئ ، مثل التحكم اليدوي أو مصادر الطاقة الطارئة.هذه الميزات تضمن أن يتم تشغيل المفتاح حتى في حالات الطوارئ، مثل انقطاع الكهرباء أو فشل المعدات، وتوفير طبقة إضافية من الموثوقية والسلامة.
4الامتثال للمعايير: يتم تصميم وتصنيع مفاتيح فصل الجهد العالي لتلبية معايير الصناعة واللوائح، وضمان سلامتها وأدائها.الامتثال للمعايير مثل IEC، ANSI ، أو NEMA يضمن أن المفتاح قد خضع لاختبارات صارمة ويفي بالمتطلبات اللازمة للعمل في تطبيقات الجهد العالي.
التطبيق:
1عزل الدائرة: يتم استخدام مفاتيح عزل الجهد العالي لعزل قسم من الدائرة عالية الجهد لأغراض الصيانة أو الإصلاح أو الاختبار.يمكن فصل القسم بشكل فعال عن بقية النظام، مما يسمح للعمل أن يتم بأمان.
2تحويل الحمل: يمكن استخدام مفاتيح عزل الجهد العالي كمفاتيح الحمل للسيطرة على تدفق الطاقة الكهربائية في الدائرة.فهي مفيدة بشكل خاص في الحالات التي يكون فيها الحمل صغيرًا نسبيًا ولا يحتاج إلى مفكّك دائرة أو فيوز.
3حماية الخط العلوي: غالبًا ما يتم تثبيت مفاتيح عزل الجهد العالي على خطوط الكهرباء العلوية لتوفير الحماية من ضربات البرق والاضطرابات الكهربائية الأخرى.عن طريق عزل جزء من الخط، يمكن أن يساعد المفتاح في منع تلف المعدات وتقليل خطر انقطاع الكهرباء.
4حماية المحول: يتم استخدام مفاتيح عزل الجهد العالي أيضًا لحماية المحولات عن طريق عزلها عن الشبكة الكهربائية في حالة وجود خطأ أو زيادة في الحمل.يمكن فصل المحول عن الشبكة، منع تلف المحول وغيره من المعدات.
الحالة:
1الحد الأقصى لارتفاع التثبيت يجب ألا يتجاوز 1000 متر.
2لا ينبغي أن تتجاوز درجة حرارة الهواء المحيطة +40 درجة مئوية، وفي المناطق العامة، لا ينبغي أن تنخفض إلى أقل من -30 درجة مئوية. في مناطق باراموس، لا ينبغي أن تنخفض إلى أقل من -40 درجة مئوية.
3لا ينبغي أن يتجاوز ضغط الرياح 700 با، مما يعادل سرعة الرياح 34 متر في الثانية.
4يجب أن يكون العزل قادر على تحمل الزلازل التي تصل إلى 8 درجات
5يجب تركيب العزل في مكان لا يوجد فيه اهتزازات عنيفة متكررة.
6بالنسبة لمعازل النوع العادي، يجب الاحتفاظ بها بعيدة عن الغاز، الدخان، الرواسب الكيميائية، الضباب المملح، الغبار،والمواد المتفجرة والمتآكلة الأخرى التي يمكن أن تؤثر بشكل خطير على عزل العازل وقدرته على التوصيل.
7عازلات من نوع مضاد للتلوث مناسبة للاستخدام في مناطق التوصيل القذرة بشدة ، ولكن لا ينبغي تثبيتها في المناطق التي توجد فيها أي مواد متفجرة أو مسببة للحريق.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
