وصف المنتج:

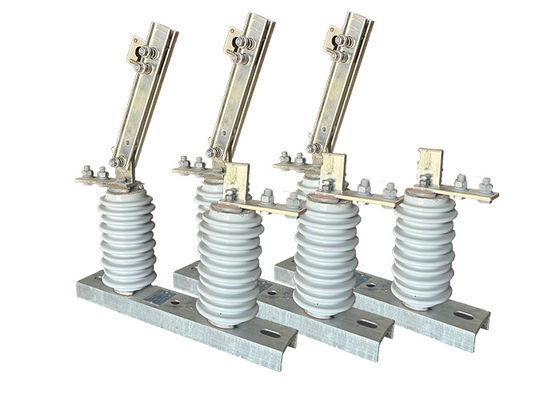

عازل الكهرباء عالية الجهد، المعروف أيضا باسم مفتاح فصل أو مفتاح عازل، هو عنصر أساسي في أنظمة الطاقة عالية الجهد.إنه يخدم الغرض من فصل أو عزل قسم معين من الدائرة الكهربائية عن مصدر الطاقة.

الوظيفة الأساسية لمفتاح عزل الجهد العالي هي كسر الدائرة الكهربائية بشكل مادي ، مما يخلق فصل بين المعدات ومصدر الطاقة.هذا فصل العزل والعزل يسمح لموظفي الصيانة للعمل بأمان على المعدات دون خطر الصدمة الكهربائية.

على عكس مفكّك الدوائر الفراغية، العازل الكهربائي عالي الجهد لا يوفر قدرات إطفاء القوس.لم يتم تصميمه لقطع أو إطفاء الأقواس الكهربائية التي قد تحدث أثناء تبديل الدوائر أو ظروف الخطأ.

في أنظمة الطاقة عالية الجهد ، غالباً ما يتم تنسيق العزل الكهربائي عالية الجهد مع مفك الدوائر الفراغية.مفكّك الدائرة هو المسؤول عن الكشف عن الأخطاء والعثور على مقاطعة التدفق الحالي، بينما يتم تشغيل عازل الفصل ليعزل الدائرة جسدياً ويشير بصريًا إلى الفصل.

يلعب العزل الكهربائي عالي الجهد دوراً حاسماً في ضمان سلامة موظفي الصيانة. قبل إجراء أي عمل صيانة على المعدات الكهربائية،يتم تشغيل عازل الفصل لفتح الدائرة وخلق فجوة هوائية مرئيةهذا الإجراء يؤكد أن المعدات معطلة وآمنة للأنشطة الصيانة.

العملية:

1 التحضير: قبل تشغيل المفتاح، يجب إزالة الطاقة من الدائرة وتعليقها بشكل صحيح لمنع أي مخاطر كهربائية.يجب فحص المفتاح لاكتشاف أي علامات على تلف أو ارتداء.
2 إغلاق المفتاح: لإغلاق المفتاح ، يقوم المشغل بتحريك مقبض المفتاح أو رافعة التحكم يدويًا أو عن بعد إلى الموقف المغلق. وهذا يربط الدائرة بمصدر الطاقة ،يسمح للتيار بالتدفق عبر الدائرة.
3 فتح المفتاح: لفتح المفتاح ، يقوم المشغل بتحريك مقبض المفتاح أو رافعة التحكم يدويًا أو عن بعد إلى الموقف المفتوح. هذا يفصل الدائرة عن مصدر الطاقة ،مقاطعة تدفق التيار.
4 إدارة القوس: عندما يتم فتح المفتاح، قد يحدث قوس كهربائي بين الاتصالات، والتي يمكن أن تكون خطيرة وتسبب تلف المفتاح. لإدارة القوس،يمكن تجهيز المفتاح بأجهزة مثل قوس القوس أو ملفات التفجير.
5 السلامة: يجب على مشغلي مفاتيح قطع التيار العالي اتباع إجراءات السلامة المناسبة لمنع المخاطر الكهربائية. قد يشمل ذلك ارتداء معدات الحماية الشخصية، والعمل في فرق،و بعد إجراءات القفل / التسمية.

الهيكل:

يتكون هذا المنتج من القاعدة (الصفيحة) ، عازل القطب، الجزء الموصل وجهاز القفل. يتم تثبيت نهاية واحدة من السكين على رأس السكين الديناميكي من خلال المسامير ،والنهاية الأخرى من السكين متصلة بشكل منفصل مع رأس الاتصال الثابت، ويتم الحفاظ على كل جانب في حالة اتصال جيدة عن طريق ضغط ربيع الضغط. كل سكين هو نوع شكل فتحة، والتي لا تزيد فقط من سطح تبديد الحرارة من السكين،ولكن أيضاً تساعد على الحد من ارتفاع درجة الحرارة، وتحسين القوة الميكانيكية للسكين، مما يجعل الاستقرار الحراري الديناميكي ضد الدائرة القصيرة.تشكل أجزاء القفل المتداخلة المثبتة في الطرف غير الدوار من سكين الاتصال وخطاف القفل الثابت على الاتصال الثابت جهاز القفل الافتتاحي، والتي تُغلق ذاتياً عند إغلاق الفرامل، بحيث لا تسقط سكينة الفرامل من تلقاء نفسها بسبب وزنها أو بسبب تأثير الطاقة الكهربائية،مما أدى إلى فتح الفرامل دون سبب.

مخاطر السلامة

الصدمة الكهربائية: يمكن أن توفر مفاتيح فصل الجهد العالي صدمة كهربائية مميتة إذا لم يتم التعامل معها بشكل صحيح.يمكن أن يحدث هذا إذا لم يتم عزل المفتاح بشكل صحيح قبل فتحه أو إذا كان هناك خطأ في المعدات.

2قوس فلاش: عندما يتم فتح مفاتيح فصل الجهد العالي ، يمكن أن يحدث فلاش قوس ، والذي يمكن أن يطلق كمية كبيرة من الطاقة في شكل حرارة وضوء وضغط. وهذا يمكن أن يسبب حروق ،تلف العين، وإصابات أخرى.

3عطل المعدات: يمكن أن تفشل مفاتيح فصل التوتر العالي إذا لم يتم صيانتها بشكل صحيح أو إذا تم تحميلها بشكل مفرط. وهذا يمكن أن يؤدي إلى تلف المعدات والحرائق الكهربائية وغيرها من المخاطر.

4المخاطر البيئية: غالبًا ما توجد مفاتيح قطع التوتر العالي في بيئات في الهواء الطلق، حيث يمكن أن تتعرض لظروف الطقس القاسية، مثل الرياح القوية، والأمطار الغزيرة،والبرق يضربهذه الظروف يمكن أن تخلق مخاطر سلامة إضافية للأفراد الذين يعملون أو صيانة المعدات.

ملاحظة:

لتقليل المخاطر المرتبطة بمفتاحات فصل الجهد العالي من المهم اتباع إجراءات السلامة المناسبة ، بما في ذلك استخدام معدات حماية شخصية مناسبة ،بعد إجراءات الإغلاق والإغلاق، وضمان أن الموظفين المؤهلين والمدربين فقط يسمح لهم بتشغيل المعدات وصيانتها.الصيانة والفحوصات المنتظمة للمعدات يمكن أن تساعد أيضا في الحد من خطر فشل المعدات وغيرها من المخاطر.

التطبيق:
