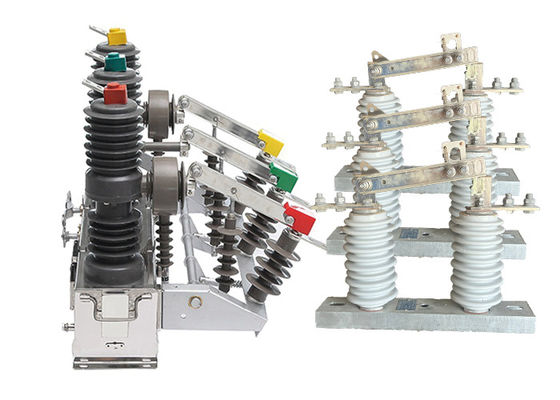

مقطع الدوائر المثبت على القطب التثبيت الثابت وضع إعادة ضبط تلقائي يعمل مع مفتاح فصل الجهد العالي
وصف المنتج:
ZW32-12 ((F) قطع الدوائر المثبتة على القطب مصممة خصيصاً للبيئات الخارجية، وتتميز بمدى متينة ومقاومة للأحوال الجوية، مما يسمح لها بمقاومة مختلف الظروف الجوية القاسية مثل المطر، الرطوبة،ودرجات الحرارة القصوىهذا يضمن التشغيل الموثوق به وطول العمر في المنشآت الخارجية.
قادرة على كسر وإغلاق تيارات الحمل بشكل فعال ، وتيارات الإفراط في الحمل ، وتيارات الدائرة القصيرة في الأنظمة الإلكترونية.ضمان السلامة والعمل السليم للنظام الكهربائي.
بالإضافة إلى المحطات الفرعية ، يجد ZW32-12 ((F) Pole Mounted Circuit Breaker تطبيقًا واسعًا في المؤسسات الصناعية والتعدينية.أنها توفر حماية موثوقة والتحكم في أنظمة التوزيع من هذه المنشآت، حماية المحركات والمحولات وغيرها من المعدات الكهربائية من التيار الزائد والدائرة القصيرة.هذا يسهم في الحفاظ على إمدادات طاقة مستقرة وآمنة في العمليات الصناعية والتعدينية.
تم تصميمه خصيصًا للتعامل مع العمليات المتكررة في شبكات الكهرباء الريفية. إنه بمثابة مفتاح قسمي ، مما يسمح بتقسيم شبكة الكهرباء بكفاءة. عند تجهيزها بجهاز تحكم,يمكنها من أتمتة شبكة التوزيع، مما يحسن من موثوقية وكفاءة نظام الطاقة الريفية.
مع تثبيت جهاز تحكم، ZW32-12 ((F) قطب تركيب مفصل الدائرة يمكن دمجها بسلاسة في عمليات شبكة الكهرباء.و أتمتة شبكة التوزيعتحسين أداء النظام وتسهيل إدارة الطاقة الفعالة.
مفاتيح انقطاع الجهد العالي GW9-10 هي مكونات أساسية في أنظمة نقل وتوزيع الطاقة،حيث أنها تسمح بعزل أجزاء محددة من الشبكة لأعمال الصيانة أو الإصلاحويمكن أيضا استخدامها لعزل أجزاء من الشبكة في حالة وجود خطأ أو حالة غير طبيعية أخرى.
تم تصميم هذه المفاتيح للتعامل مع الجهد العالي والتيارات ، وعادة ما يتم بناؤها من مواد متينة وقوية مثل الفولاذ المقاوم للصدأ أو الألومنيوم أو النحاس.صممت لتتحمل الظروف البيئية القاسية، مثل درجات الحرارة القصوى والرياح العاتية والأمطار الغزيرة.
هناك عدة أنواع من مفاتيح فك الجهد العالي ، بما في ذلك مفاتيح كسر الهواء ، ومفاتيح غمر الزيت ، ومفاتيح عازلة الغاز. مفاتيح كسر الهواء هي النوع الأكثر شيوعًا ،ويعملون باستخدام مجموعة من الاتصالات التي تفصل جسديا عندما يتم فتح المفتاحعادة ما تستخدم المفاتيح المغمورة بالزيت في تطبيقات الجهد العالي وتملأ بالزيت لمنع القوس عند فتح المفتاح.المفاتيح المعزولة بالغاز تستخدم غاز هيكسفلوريد الكبريت لعزل اتصالات المفاتيح، مما يسمح بتصميمات مفاتيح أصغر وأكثر تكاملاً.
يجب أن يتم تشغيل مفاتيح فاصلات الجهد العالي وصيانتها من قبل موظفين مؤهلين تلقوا التدريب المناسب. يجب اتباع إجراءات السلامة عند العمل مع هذه المفاتيح ،بما في ذلك استخدام معدات الحماية الشخصية المناسبة واتباع إجراءات القفل / التسمية لمنع التشغيل العرضي للمعداتصيانة واختبار منتظمة لمفتاحات فك الجهد العالي مهمة أيضًا لضمان عملها بشكل صحيح وأنها آمنة للاستخدام.
التأثير المزدوج للاستخدام عندما يمكن استخدام عازل GW9-10 سلسلة مع مفاتيح الدوائر الفراغ.
مقدمة التحكم:
1.مع 485 / 232 واجهة الاتصال، أو من خلال الألياف الضوئية، الرصد عن بعد اللاسلكي؛ وظيفة التسارع بعد إعادة إغلاق؛ عندما يكون المفتاح ثقيل،التسارع التلقائي في حالة وجود خطأ دائم;
2إغلاق عن بعد / يدوي لتسريع التشنج ، وإغلاق إعادة الإغلاق: يبعث المستخدم بالطاقة بعد إصلاح الخط ، إذا نسى إزالة مفتاح الأرض ، يجب أن يسرع التشنج.
3يمكن تعديل وقت تأخير إعادة الإغلاق الثلاثة.
4دائرة إغلاق القفز تعتمد تصميم مكافحة سوء التشغيل ولها وظيفة مكافحة القفز.
5التيار الصفري يمكن أن يميز بين الأخطاء داخل المنطقة وخارج المنطقة.
6مفتاح التحكم عن بعد مصمم لمنع سوء التشغيل
التوزيع:
العلاقة بين مفك الدوائر الفراغية الخارجية ومعزول القطع عالية الجهد في الخارج تكمن في أدوارهم التكميلية في النظام الكهربائي:
انقطاع الدوائر: مقطع الدوائر الفراغ هو المسؤول عن انقطاع الدوائر الكهربائية أثناء التشغيل العادي أو في حالة وجود خطأ.انها تعمل كوسيلة رئيسية لكسر التدفق الحاليعلى النقيض من ذلك ، يستخدم عازل التقطيع لعزل الدائرة من مصدر الطاقة خلال أنشطة الصيانة أو الإصلاح.أنه يوفر طبقة إضافية من السلامة عن طريق فتح الدوائر.
التنسيق: في أنظمة الكهرباء عالية الجهد، غالبًا ما يتم تنسيق مفك الدوائر الفراغية ومعزول التقطيع للعمل معًا.مفكّك الدائرة هو المسؤول عن الكشف عن الأخطاء والعثور على مقاطعة التدفق الحالي، بينما يستخدم عازل التقطيع لعزل الدائرة جسديًا وتوفير إشارة مرئية على التقطيع.
السلامة والصيانة: يلعب عازل الفصل دورًا حاسمًا في ضمان سلامة موظفي الصيانة. قبل أن يتم إجراء أي أعمال صيانة على المعدات الكهربائية ، يجب أن يتم تحديد ما إذا كان المعدات الكهربائية تعمل بشكل جيد أو سيئة.يتم تشغيل عازل الفصل لفتح الدائرة وتوفير فجوة هوائية مرئيةهذا يضمن أن المعدات معطلة بالطاقة وآمنة للعمل عليها. من ناحية أخرى، يحمي مفك الدوائر الفراغ النظام أثناء التشغيل العادي وفي حالة حدوث أخطاء.
إدخال مفتاح فاصل الخارجي من سلسلة GW9
الخصائص:
1هيكل مغلق بالكامل من نوع العمود ثلاثي المراحل مع أداء سد عالي.
A. أداء كسر ثابت وموثوق به ، لا يوجد مخاطر احتراق أو انفجار ؛ خالية من الصيانة ، صغيرة الحجم ، خفيفة الوزن ، وطويلة العمر.
B. أداء قوي لمنع الرطوبة والطوفان ، وخاصة مناسبة للاستخدام في المناطق الباردة أو الرطبة.
ج: المواد المستوردة ذات الأداء العازل الجيد، مقاومة درجات الحرارة العالية، مقاومة الأشعة فوق البنفسجية، ومقاومة الشيخوخة.
2آلية تشغيل ربيعية مصغرة فعالة وموثوقة
A.محرك تخزين الطاقة لديه استهلاك طاقة منخفض لعمليات الافتتاح والإغلاق. تتبنى الآلية طريقة نقل مباشرة مع عدد أقل من المكونات ، مما يؤدي إلى موثوقية عالية.
B. يتم وضع آلية التشغيل في صندوق مغلق لمنع الصدأ بشكل فعال وتحسين موثوقية الآلية.
3تحكم مريح ومرن وأداء مزيج حر.
A. يمكن تشغيله يدوياً للكسر أو بالكهرباء لفتحها وإغلاقها ، وكذلك التحكم بها عن بعد من موقع بعيد.
ب. يمكن أن تكون مقترنة مع جهاز تحكم ذكي لتحقيق أتمتة التوزيع أو جنبا إلى جنب مع جهاز تحكم إعادة إغلاق لتشكيل إعادة إغلاق أو قسم تلقائي.
C. يمكن تجهيزها بمحولات تيار ثنائية أو ثلاثية المراحل لحماية التيار الزائد أو الدائرة القصيرة.
D. يمكن أن توفر إشارات الاستحواذ على التيار للجهاز التحكم الذكي ويمكن تجهيزها بمحولات التيار القياسية وفقًا لمتطلبات المستخدم.
E. يمكن تجهيزها بمفتاح عزل ثلاثي المراحل مع جهاز إغلاق مكافحة سوء التشغيل المدمج.يمكن أيضا تثبيته مع عازلات عمود عازل لسهولة الصيانة.
الهيكل:
يتكون مفتاح الحمل من ثلاثة أجزاء: العمود ، القاعدة ، والتعليق لتركيبها وتثبيتها ورفعها.
1.مفتاح الحمل عالي الجهد المثبت على العمود مع غرفة إطفاء قوس الفراغ لديه أداء كسر مستقر وموثوق به.بدون صيانة، حجم صغير، خفيف الوزن، ومدة خدمة طويلة.
2.مفتاح الحمل يتبنى هيكل مغلق بالكامل مع أداء سد جيد، والرطوبة والقدرات الوقاية من الندى، ومناسبة للاستخدام في المناطق عالية درجة الحرارة والرطوبة.
3يمكن تشغيل مفتاح الحمولة يدوياً أو كهربائياً لفتحها وإغلاقها ، ويمكن التحكم بها عن بعد.
4آلية التشغيل مبتكرة وبسيطة وموثوقة في العمل، ومدمجة في الحجم، ولها عمر ميكانيكي يصل إلى 10،000 عملية. محرك تخزين الطاقة هو محرك مغناطيس دائم DC،ويمكن اختيار مستوى الجهد من -220V، 110 فولت، 48 فولت، أو 24 فولت.
التطبيق:
1المحطات الفرعية: تستخدم عادة في المحطات الفرعية الداخلية والخارجية للحماية والتحكم في توزيع الطاقة المتوسطة الجهد.يضمن مقطع الدائرة الفراغ انقطاع موثوق بها من التيارات خطأ، وتيارات الإفراط في الحمل، وتيارات الحمل، حماية معدات المحطة الفرعية.
2المؤسسات الصناعية والتعدين: يتم استخدام مفكك الدوائر الفراغ ZW32-12 في أنظمة توزيع المؤسسات الصناعية والتعدين لحماية المحركات والمحولات ،ومعدات كهربائية أخرى من التيار الزائد والدائرات القصيرةيساعد على الحفاظ على استقرار وسلامة إمدادات الطاقة في هذه المرافق.
3شبكات الكهرباء الريفية: نظرًا لقدرتها على تحمل العمليات المتكررة ، فإن مفصل الدوائر الفراغ مناسب للتطبيق في شبكات الكهرباء الريفية. يمكن استخدامه كمفتاح مقطع ،مما يسمح بتقسيم شبكة الكهرباء بكفاءةبالإضافة إلى ذلك، عندما تكون مجهزة بجهاز تحكم، فإنها تمكن من أتمتة شبكة التوزيع، وتحسين موثوقية وكفاءة نظام الطاقة الريفية.
4المباني التجارية: يتم استخدام مفكّك الدوائر الفراغية أيضًا في المباني التجارية لتوزيع الطاقة وحمايتها.منع تلف المعدات وتقليل وقت التوقف إلى الحد الأدنى.
5أنظمة السكك الحديدية: يتم استخدام مفكّك الدوائر الفراغية ZW32-12 أيضًا في أنظمة السكك الحديدية لحماية ومراقبة المنشآت الكهربائية ، بما في ذلك أنظمة الإشارة ، وإمدادات الطاقة الجاذبية ،ومحطات فرعيةيضمن التشغيل الآمن والموثوق به للبنية التحتية للسكك الحديدية ، مما يسهم في الكفاءة والأداء العامين للنظام.
6صناعة النفط والغاز: يتم استخدام مفكّك الدوائر الفراغ في صناعة النفط والغاز لحماية المعدات الكهربائية في المصافي، خطوط الأنابيب، والمنصات البحرية.يضمن العمل الآمن في البيئات الخطرة ويحمي من الأخطاء الكهربائية المحتملة.
المعلم التقني:
ZW32-12
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | |||||||||
| 2 | مستوى عزل الكسر | تواتر العمل(الاختبار الجاف / الاختبار الرطب) | 48 | |||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | |||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | ||||||||
| الاختبار الرطب | 34 | |||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | |||||||||||
| 4 | التيار المسموح به | أ | 630 | |||||||||
| 5 | تيار الاستقرار الحراري المسموح به (القيمة الفعلية) | kA | 20 | |||||||||
| 6 | التيار القياسي لقطع الدائرة القصيرة (القيمة الفعلية) | 25 | ||||||||||
| 7 | وقت الاستقرار الحراري المسمى | s | 4 | |||||||||
| 8 | التيار القياسي لإغلاق الدائرة القصيرة ((الذروة) | kA | 63 | |||||||||
| 9 | تيار الاستقرار الديناميكي المسموح به (الحد الأقصى) | |||||||||||
| 10 | العمر الميكانيكي | أوقات | 10000 | |||||||||
| 11 | التيار المسموح به لفتح | 1000 | ||||||||||
| 12 | درجة حرارة الهواء المحيطة | الحرارة العالية | °C | -55 | ||||||||
| أدنى درجة حرارة | +60 | |||||||||||
| فرق الحرارة اليومية القصوى | ك | ≤25 | ||||||||||
| 13 | الارتفاع | م | ≤2500 | |||||||||
| 14 | الرطوبة | متوسط الرطوبة النسبية اليومية | % | ≤95 | ||||||||
| متوسط الرطوبة النسبية الشهرية | ≤90 | |||||||||||
| 15 | القدرة على مقاومة الزلازل | تسارع أفقي | g | 0.25 | ||||||||
| تسارع عمودي على الأرض | 0.125 | |||||||||||
| عامل السلامة | / | 1.67 | ||||||||||
| 16 | سرعة الرياح | م/س | ≤35 | |||||||||
| 17 | سمك الجليد | ملم | ≤20 | |||||||||
GW9-10
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
