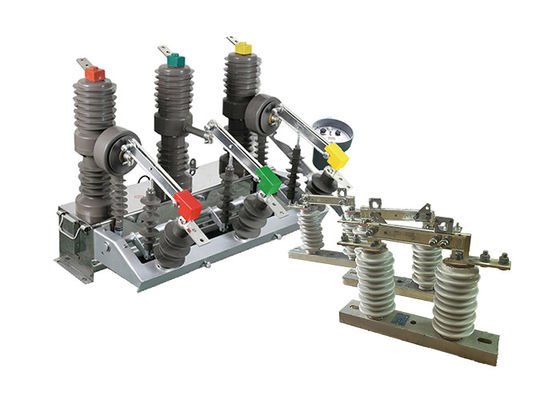

أجهزة الاستشعار ذات التسلسل الصفري مفكّك الدائرة الخارجي للفراغ للحماية متطابقة مع مفاتيح العزل عالية الجهد
وصف المنتج:
يشير مفصل الدوائر الخارجي ZW32-12 مع أجهزة استشعار تسلسل الصفر إلى نموذج محدد من مفصل الدوائر الفراغية المجهزة بأجهزة استشعار تسلسل الصفر.
أجهزة استشعار التسلسل الصفري، والمعروفة أيضًا باسم أجهزة استشعار التيار المتبقي أو محولات التيار الصفري،هي أجهزة تستخدم لاكتشاف وتقييس التيارات غير المتوازنة أو المتبقية في نظام الطاقة ثلاثي المراحلتم تصميم هذه أجهزة الاستشعار خصيصا للكشف عن وقياس مجموع التيارات ثلاثية المراحل، والتي يجب أن تكون في المثالية صفر في نظام متوازن.
إن إدراج أجهزة استشعار تسلسل الصفر في مفك الدوائر الفراغية ZW32-12 يوفر وظائف وحماية إضافية.يمكن لقطع الدوائر اكتشاف خطأ الأرض أو ظروف غير متوازنة في النظامهذا يسمح بتحسين الكشف عن الأخطاء والاستجابة بشكل أسرع للظروف غير الطبيعية ، مما يعزز سلامة وموثوقية نظام توزيع الكهرباء.
أجهزة استشعار تسلسل الصفر تمكن مفكّك الدوائر ZW32-12 من توفير حماية محسنة ضد أخطاء الأرض، الأحمال غير المتوازنة،والظروف غير الطبيعية الأخرى التي قد تنشأ في النظام الكهربائيهذا يساعد على منع تلف المعدات، وتقليل وقت التوقف، وضمان سلامة الموظفين.
مفتاح عزل الجهد العالي GW9-10 هو نوع من المفاتيح الكهربائية المستخدمة لعزل قسم من خط نقل الطاقة الجوي للصيانة أو الإصلاح.يستخدم عادة في الأنظمة الكهربائية عالية الجهد، مثل تلك التي تستخدمها شركات الطاقة لنقل الكهرباء على مسافات طويلة.
يتم تركيب المفتاح على هيكل فوقي ، مثل برج أو عمود نقل ، ومصمم لتحمل الظروف البيئية القاسية التي تواجه في الأنظمة الكهربائية في الهواء الطلق.يحتوي على عمودي، أو تحركاً صعوداً وهبوطاً لتشغيل أو إيقاف اتصالات التبديل، والتي عادة ما تكون مصنوعة من النحاس أو مواد موصلة أخرى.
تم تصميم مفتاح العزل لتوفير انقطاع مرئي في خط النقل ، مما يسمح لأفراد الصيانة بالعمل بأمان على الخط دون خطر الإصابة بالكهرباء أو تلف المعدات.غالبا ما تستخدم مع أجهزة السلامة الأخرى، مثل مفاتيح التربة و أجهزة إيقاف الضغط الكهربائي، لحماية النظام الكهربائي والناس الذين يعملون عليه.
وبشكل عام ، فإن مفتاح العزل الرأسي العالي الجهد هو عنصر مهم في أنظمة نقل الطاقة الحديثة ، مما يضمن التشغيل الموثوق به والآمن للشبكة الكهربائية.
التأثير المزدوج للاستخدام عندما يمكن استخدام عازل GW9-10 سلسلة مع مفاتيح الدوائر الفراغ.
مقدمة التحكم:
يدعم جهاز التحكم الاتصال عبر واجهة 485/232 ، مما يسمح بالرصد والتحكم عن بعد. يمكن أيضًا التواصل عبر الألياف الضوئية أو الاتصالات اللاسلكية.
عندما يتم الكشف عن مفتاح ثقيل ، يساعد الجهاز تلقائيًا في تسريع عملية التشغيل في حالة وجود عطل دائم. هذه الميزة تساعد على حماية النظام من الضرر في مثل هذه الحالات.
إغلاق وإعادة إغلاق عن بعد / يدوي: المستخدم لديه خيار إغلاق وإعادة إغلاق الدائرة عن بعد أو يدويا.إذا نسي المستخدم إزالة مفتاح الأرض عند استعادة الطاقة بعد إصلاح خط، يمكن للجهاز تسريع عملية التشغيل لضمان السلامة.
يسمح بتعديل ثلاثة أوقات تأخير إعادة الإغلاق. توفر هذه الميزة المرونة في تحديد التأخير المناسب قبل إعادة إغلاق الدائرة بعد عطل.
تتضمن دائرة إغلاق القفز في جهاز التحكم تصميمًا لمكافحة سوء التشغيل. وتشمل وظيفة مكافحة القفز لمنع الإغلاق غير المقصود للدائرة.
يمكن للمتحكم التمييز بين الأخطاء داخل المنطقة وخارج المنطقة بناءً على التيار الصفري.هذه القدرة تساعد على تحديد موقع الأخطاء وتمكن من استكشاف المشاكل والصيانة أكثر استهدافا.
الوقاية من سوء التشغيل: تم تصميم مفتاح التحكم عن بعد لمنع سوء التشغيل. هذه الميزة التصميمية تضمن أن لا يتم تشغيل المفتاح عن طريق الخطأ،مما يقلل من خطر الإجراءات غير المقصودة.
الميزة:
1الحجم الصغير: تم تصميم الجهاز مع عامل الشكل المدمج ، مما يسمح بالتركيب بسهولة في بيئات محدودة.حجمها الصغير يجعلها مناسبة للتطبيقات حيث المساحة هو قيود.
2الوزن الخفيف: الجهاز خفيف الوزن، مما يسهل النقل والتركيب.يقلل من العبء المادي أثناء التعامل ويجعل من السهل تركيبها أو دمجها في الأنظمة الحالية.
3خالية من الصيانة: تم تصميم الجهاز ليتطلب الحد الأدنى من الصيانة. تم بناؤه مع مكونات دائمة ومتميزة لضمان الموثوقية على المدى الطويل.الحد من الحاجة إلى عمليات فحص متكررة أو استبدالهذه الميزة توفر الوقت والموارد على أنشطة الصيانة.
4مكافحة التكثيف: يتضمن الجهاز تدابير لمنع التكثيف. ويشمل ميزات حماية مثل الختم أو العزل لتقليل خطر تراكم الرطوبة.هذا يساعد على الحفاظ على أداء مثالي وحماية المكونات الداخلية من الأضرار المحتملة الناجمة عن الرطوبة.
5تتكيف مع الظروف الجوية السيئة والبيئة القذرة: تم تصميم الجهاز ليتحمل الظروف الجوية الصعبة ، مثل درجات الحرارة القصوى والرطوبة أو التعرض للغبار والتراب.صناعته القوية وميزاتها الوقائية تضمن تشغيلها بشكل موثوق به في البيئات الضارة، مما يقلل من خطر حدوث خلل أو تدهور الأداء.
التوزيع:
العلاقة بين مفك الدوائر الفراغية الخارجية ومعزول القطع عالية الجهد في الخارج تكمن في أدوارهم التكميلية في النظام الكهربائي:
انقطاع الدوائر: مقطع الدوائر الفراغ هو المسؤول عن انقطاع الدوائر الكهربائية أثناء التشغيل العادي أو في حالة وجود خطأ.انها تعمل كوسيلة رئيسية لكسر التدفق الحاليعلى النقيض من ذلك ، يستخدم عازل التقطيع لعزل الدائرة من مصدر الطاقة خلال أنشطة الصيانة أو الإصلاح.أنه يوفر طبقة إضافية من السلامة عن طريق فتح الدوائر.
التنسيق: في أنظمة الكهرباء عالية الجهد، غالبًا ما يتم تنسيق مفك الدوائر الفراغية ومعزول التقطيع للعمل معًا.مفكّك الدائرة هو المسؤول عن الكشف عن الأخطاء والعثور على مقاطعة التدفق الحالي، بينما يستخدم عازل التقطيع لعزل الدائرة جسديًا وتوفير إشارة مرئية على التقطيع.
السلامة والصيانة: يلعب عازل الفصل دورًا حاسمًا في ضمان سلامة موظفي الصيانة. قبل أن يتم إجراء أي أعمال صيانة على المعدات الكهربائية ، يجب أن يتم تحديد ما إذا كان المعدات الكهربائية تعمل بشكل جيد أو سيئة.يتم تشغيل عازل الفصل لفتح الدائرة وتوفير فجوة هوائية مرئيةهذا يضمن أن المعدات معطلة بالطاقة وآمنة للعمل عليها. من ناحية أخرى، يحمي مفك الدوائر الفراغ النظام أثناء التشغيل العادي وفي حالة حدوث أخطاء.
إدخال مفتاح فاصل الخارجي من سلسلة GW9
التطبيق:
1المحطات الفرعية: تستخدم عادة في المحطات الفرعية الداخلية والخارجية للحماية والتحكم في توزيع الطاقة المتوسطة الجهد.يضمن مقطع الدائرة الفراغ انقطاع موثوق بها من التيارات خطأ، وتيارات الإفراط في الحمل، وتيارات الحمل، حماية معدات المحطة الفرعية.
2المؤسسات الصناعية والتعدين: يتم استخدام مفكك الدوائر الفراغ ZW32-12 في أنظمة توزيع المؤسسات الصناعية والتعدين لحماية المحركات والمحولات ،ومعدات كهربائية أخرى من التيار الزائد والدائرات القصيرةيساعد على الحفاظ على استقرار وسلامة إمدادات الطاقة في هذه المرافق.
3شبكات الكهرباء الريفية: نظرًا لقدرتها على تحمل العمليات المتكررة ، فإن مفصل الدوائر الفراغ مناسب للتطبيق في شبكات الكهرباء الريفية. يمكن استخدامه كمفتاح مقطع ،مما يسمح بتقسيم شبكة الكهرباء بكفاءةبالإضافة إلى ذلك، عندما تكون مجهزة بجهاز تحكم، فإنها تمكن من أتمتة شبكة التوزيع، وتحسين موثوقية وكفاءة نظام الطاقة الريفية.
4المباني التجارية: يتم استخدام مفكّك الدوائر الفراغية أيضًا في المباني التجارية لتوزيع الطاقة وحمايتها.منع تلف المعدات وتقليل وقت التوقف إلى الحد الأدنى.
الحالة:
1ارتفاع لا يزيد عن 2000 متر.
2درجة حرارة الهواء المحيطة: -45 درجة مئوية ~ + 40 درجة مئوية ، الفرق في درجة الحرارة اليومية: 25 درجة مئوية
3سرعة الرياح لا تزيد عن 35 متر في الثانية
4لا يوجد أماكن قابلة للاشتعال والانفجار والتهابات الكيميائية الخطرة والاهتزازات العنيفة.
المعلم التقني:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | |||||||||
| 2 | مستوى عزل الكسر | تواتر العمل ((اختبار الجاف / اختبار رطب) | 48 | |||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | |||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | ||||||||
| الاختبار الرطب | 34 | |||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | |||||||||||
| 4 | التيار المسموح به | أ | 630 | |||||||||
| 5 | تيار الاستقرار الحراري المسموح به (القيمة الفعلية) | kA | 20 | |||||||||
| 6 | التيار القياسي لقطع الدائرة القصيرة (القيمة الفعلية) | 25 | ||||||||||
| 7 | وقت الاستقرار الحراري المسمى | s | 4 | |||||||||
| 8 | التيار القياسي لإغلاق الدائرة القصيرة ((الذروة) | kA | 63 | |||||||||
| 9 | تيار الاستقرار الديناميكي المسموح به (الحد الأقصى) | |||||||||||
| 10 | العمر الميكانيكي | أوقات | 10000 | |||||||||
| 11 | التيار المسموح به لفتح | 1000 | ||||||||||
| 12 | درجة حرارة الهواء المحيطة | الحرارة العالية | °C | -55 | ||||||||
| أدنى درجة حرارة | +60 | |||||||||||
| فرق الحرارة اليومية القصوى | ك | ≤25 | ||||||||||
| 13 | الارتفاع | م | ≤2500 | |||||||||
| 14 | الرطوبة | متوسط الرطوبة النسبية اليومية | % | ≤95 | ||||||||
| متوسط الرطوبة النسبية الشهرية | ≤90 | |||||||||||
| 15 | القدرة على مقاومة الزلازل | تسارع أفقي | g | 0.25 | ||||||||
| تسارع عمودي على الأرض | 0.125 | |||||||||||
| عامل السلامة | / | 1.67 | ||||||||||
| 16 | سرعة الرياح | م/س | ≤35 | |||||||||
| 17 | سمك الجليد | ملم | ≤20 | |||||||||
